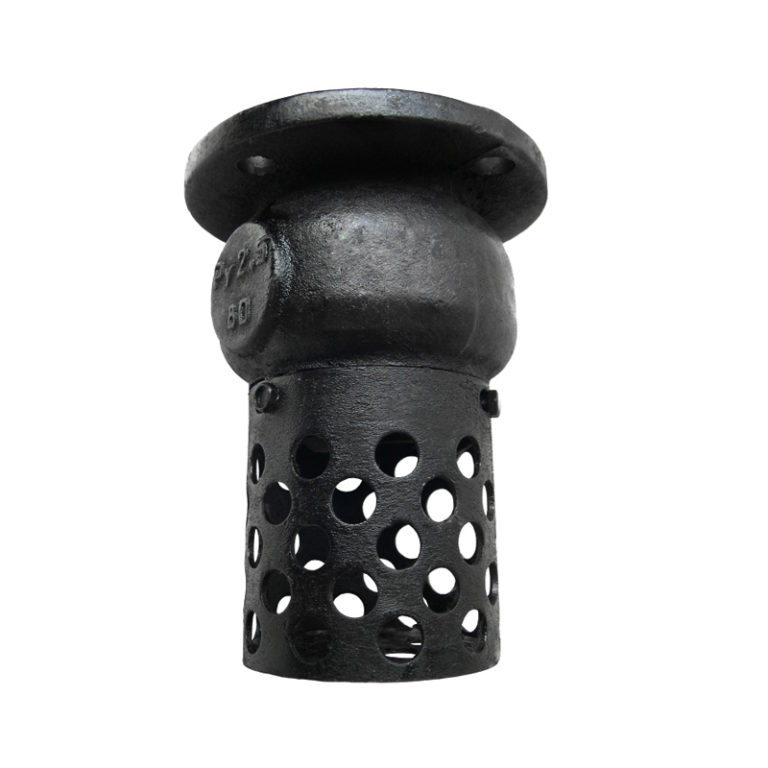

Клапан обратный чугунный 16ч42р
Назначение: клапаны 16ч42р обратные приёмные с сеткой фланцевые применяются в насосных установках на конце вертикального всасывающего трубопровода для предотвращения обратного потока среды и защиты трубопроводной системы от попадания крупных твердых частиц.
Рабочая среда: вода, нефть, другие неагрессивные жидкости.
Температура рабочей среды: до 50ºС.
Номинальное давление: 0,25 (2,5) МПа (кгс/см²).
Присоединение к трубопроводу: фланцевое.
16ч42р — чертеж
Клапан запорный (вентиль) 15кч34п состоит из следующих основных деталей и узлов:
- корпус
- сетка, предотвращающая попадание посторонних предметов в трубопровод
- крестовина
- уплотнение
- золотник (чугунная тарель)
При включении насоса поток засасываемой рабочей среды приподнимает золотник и открывает приемный клапан. При прекращении всасывания золотник с резиновым уплотнением и крестовиной опускается вниз на уплотнительную поверхность клапана и под действием обратного потока надежно его закрывает.
Материалы основных деталей:
Корпус, золотник — чугун СЧ15.
Сетка — сталь 3
Крестовина — алюминиевый сплав Ал-2.
Уплотнение — резина-пластина 3МБС-А.
16ч42р — технические характеристики:
| Условный проход DN,мм | Строительная высота Н, мм | Наружный диаметр фланца D,мм | Межосевое расстояние D1, мм | Диаметр отверстия под болт d,мм | Количество отверстий под болт n,шт | Масса,кг |
| Ду-50 | 165 | 140 | 110 | 14 | 4 | 3,8 |
| Ду-80 | 235 | 185 | 150 | 18 | 8,0 | |
| Ду-100 | 285 | 205 | 170 | 11,0 | ||
| Ду-150 | 395 | 260 | 225 | 8 | 24,0 | |
| Ду-200 | 385 | 315 | 280 | 42,0 |
