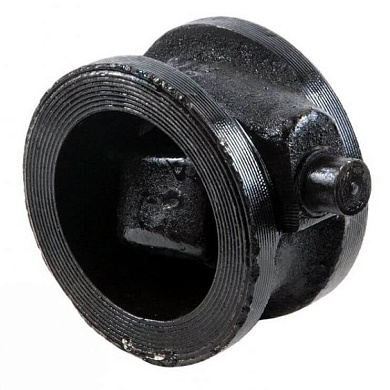

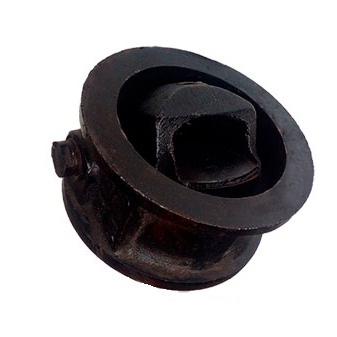

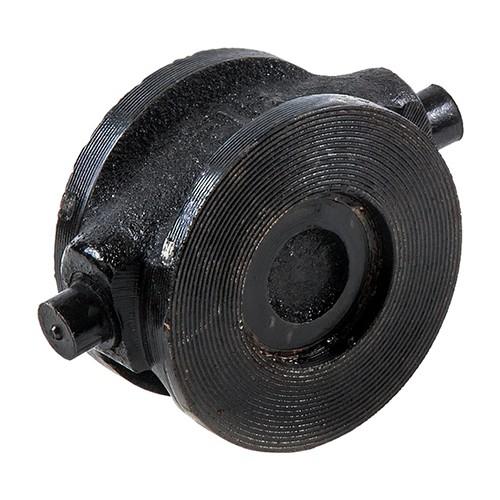

Клапан обратный чугунный 19ч21бр

Назначение: клапан устанавливается на трубопроводах для предотвращения обратного потока среды.
Рабочая среда: вода, пар.
Температура рабочей среды: до 225ºС.
Номинальное давление: 1,6 (16) МПа (кгс/см²).
Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80.
Материалы:
Корпус, захлопка — серый чугун СЧ18 ГОСТ 1412-85;19ч21бр
Ось — сталь 20Х13 ГОСТ 5632-72;
Наплавка уплотнительных поверхностей — латунь ЛЦ40С.
Герметичность затвора: класс D по ГОСТ 9544-93.

Клапан состоит из следующих деталей: корпуса (1), захлопки (2) и оси (3).
Захлопка в корпусе клапана крепится на осях, расположенных с некоторым отклонением относительно горизонтальной оси симметрии захлопки. Конструкция противовеса обеспечивает безударное закрывание захлопки клапана.

При подаче среды в направлении под захлопку клапан открывается, при этом скоростной напор среды удерживает клапан в открытом положении. При снижении давления среды (прекращении подачи) захлопка закрывает клапан под действием собственного веса.

Клапан обратный 19ч21бр может устанавливаться как на горизонтальных, так и на вертикальных участках трубопровода. Направление потока рабочей среды обязательно должно совпадать с направлением стрелки на корпусе клапана.
Присоединение клапана к трубопроводу, так называемое, межфланцевое. Обратный клапан устанавливается между фланцами трубопровода и стягивается соответствующими по размеру шпильками. Уплотнение между фланцами трубопровода и клапана может быть различным — резиновые, паронитовые кольца и т. д.

Клапан 19ч21бр относится к классу восстанавливаемых изделий.

Срок службы — не менее 5 лет.
Средний ресурс — 2500 циклов.
Наработка на отказ — 400 циклов.

Наименование,
условный проход
Строительная длина L,
мм
Наружный диаметр фланца D,
мм
Масса не более, кг
19ч21бр Ду-50 60 105 2,4
19ч21бр Ду-80 70 144 4,9
19ч21бр Ду-100 80 160 6,0
19ч21бр Ду-150 100 212 11,6
19ч21бр Ду-200 140 270 23,0
19ч21бр Ду-250 150 330 29,3
