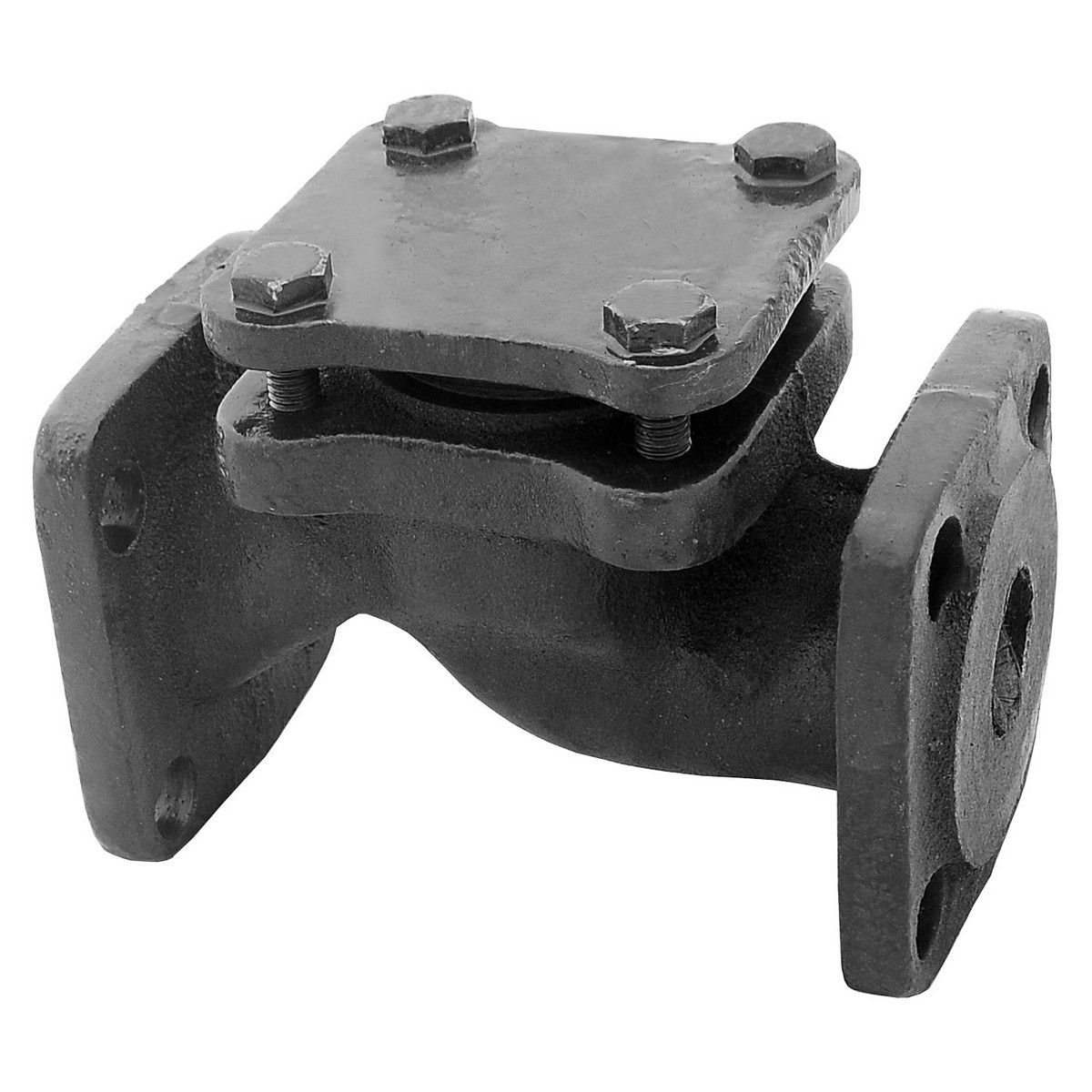

Клапан обратный чугунный 16кч9п

Назначение: обратный клапан 16кч9п применяется для установки на трубопроводах для предотвращения обратного потока среды.
Рабочая среда: вода, пар.
Температура рабочей среды: до 225ºС.
Номинальное давление: 2,5 (25) МПа (кгс/см²).
Присоединение к трубопроводу: фланцевое.
Материалы основных деталей:
Корпус, крышка, золотник — ковкий чугун КЧ-30-6-Ф.
Прокладка – паронит ПОН-Б.
Уплотнительные поверхности — БР-3.
Герметичность затвора: класс А по ГОСТ 9544-2005.

Установочное положение клапана на трубопроводе — горизонтальное, крышкой вверх.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе.
Рабочая среда не должна содержать механических примесей.
Клапан 16кч9п должен устанавливаться на трубопроводе в местах доступных для осмотра и обслуживания.

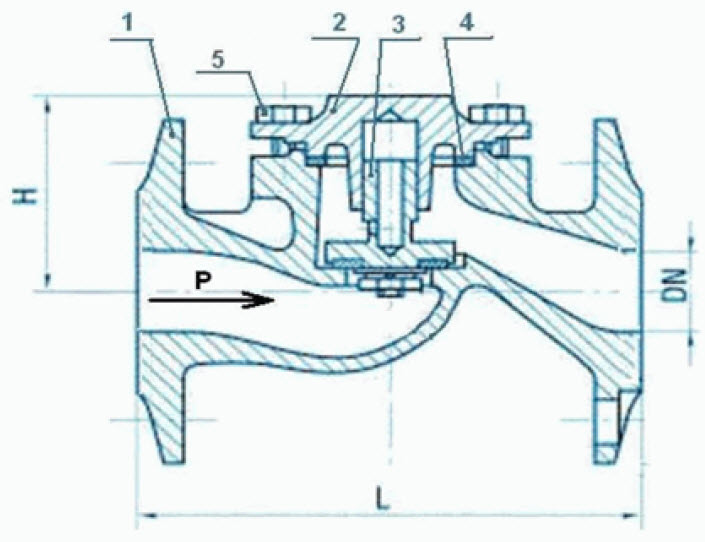

Условный проход DN, мм Строительная высота Н, мм Строительная длина L, мм Межосевое расстояние фланца D1, мм Диаметр
отверстия под болт d, мм
Кол. отверстий под болт n, шт Масса, кг
16кч9п Ду-32 90 180 100 18 4 5,74
16кч9п Ду-40 105 200 110 7,90
16кч9п Ду-50 105 230 125 9,94
16кч9п Ду-65 140 290 145 8 19,80
16кч9п Ду-80 155 310 160 24,70
