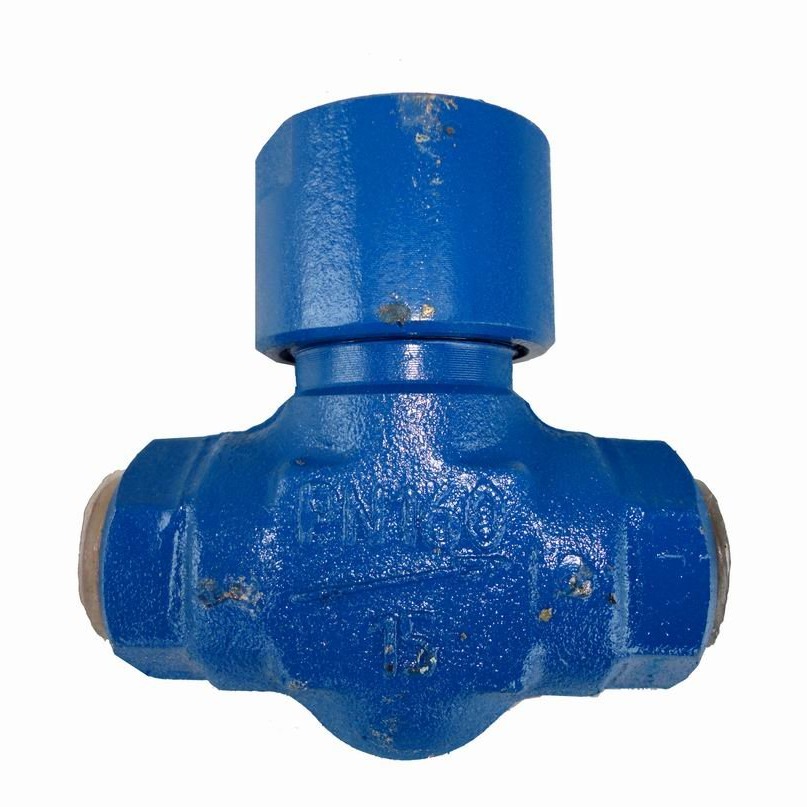

Клапан обратный нержавеющий 16нж48нж
Клапан 16нж48нж Ду25 предназначен для предотвращения образования обратного потока среды. В конструкции обратных клапанов 16нж48нж Ду25 нет пружины, поджимающей запорный элемент, поэтому установка допускается только на горизонтальных трубопроводах.
Технические характеристики обратного клапана фланцевого 16нж48нж:
Максимальное давление : 160атм
Минимальное давление открытия : 0.5атм
Рабочая температура : +450 град С
Рабочая среда : жидкости, пар, нефтепродукты, неагрессивные к материалам клапана
Присоединение : фланцевое по ГОСТ 12815-80 исп.7
Материал корпуса : нержавеющая сталь 12Х18Н10Т
Уплотнение : нержавеющая сталь 12Х18Н10Т
Уплотнение в затворе: металл по металлу

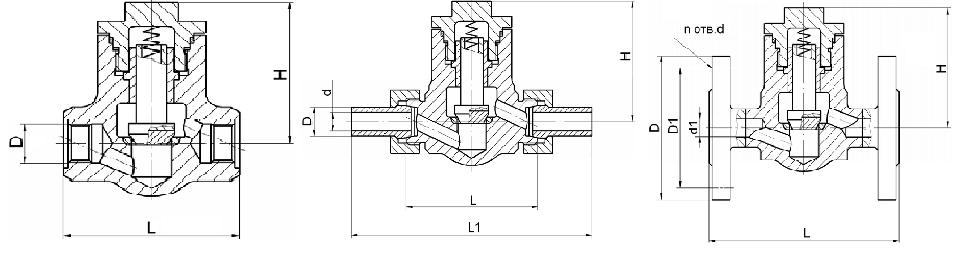

Габаритные и присоединительные размеры
| Ду | Присоединение к трубопроводу | L | H | H1 | D0 | D1 | D2 | D3 | D4 | l | b | d | n | Масса |
| 15 | Муфтовое резьбовое | 90 | 74 | 31 | - | - | - | G1/2-B | - | - | - | - | - | 1,52 |
| Фланцевое исп. 7 ГОСТ 12815 | 130 | 105 | 75 | - | 35 | 18 | 14 | 4 | 3,72 | |||||
| Фланцевое исп. 7 ГОСТ 12815 с отв. Фланцами ГОСТ 12821 | 238 | 12 | 19 | 7,52 | ||||||||||
| Муфтовое под приварку | 90 | - | - | 21,7 | - | 9,5 | - | - | - | 1,52 | ||||
| 20 | Муфтовое резьбовое | 110 | 75 | 36 | - | G3/4-B | - | 2,28 | ||||||
| Фланцевое исп. 7 ГОСТ 12815 | 150 | 125 | 90 | - | 45 | 20 | 18 | 4 | 5,43 | |||||
| Фланцевое исп. 7 ГОСТ 12815 с отв. Фланцами ГОСТ 12821 | 280 | 18 | 26 | 11,38 | ||||||||||
| Муфтовое под приварку | 110 | - | - | - | 27 | - | 12,7 | - | - | - | 2,28 | |||
| 25 | Муфтовое резьбовое | 130 | 79 | 34 | G1-B | - | 2,45 | |||||||
| Фланцевое исп. 7 ГОСТ 12815 | 178 | 135 | 100 | - | 50 | 22 | 18 | 4 | 6,95 | |||||
| Фланцевое исп. 7 ГОСТ 12815 с отв. Фланцами ГОСТ 12821 | 304 | 25 | 33 | 13,7 | ||||||||||
| Муфтовое под приварку | 130 | - | - | - | 33,78 | - | 12,7 | - | - | - | 2,45 |
