Рабочая среда: вода, пар, нефть и нефтепродукты, агрессивные жидкости;
Климатическое исполнение и категория размещения по ГОСТ 15150-69: «У1»;
Направление потока среды: по стрелке на корпусе;
Технические данные обратного клапана 19нж47нж:
Привод: автоматический;
Номинальное давление PN, МПа (кгс/см²): 4,0(40);
Присоединение к трубопроводу: под приварку;
Установочное положение на трубопроводе: на горизонтальном трубопроводе серьгами вверх, на вертикальном трубопроводе – входным патрубком вниз;
Регламентирующий документ: ТУ 26-07-1101-82;

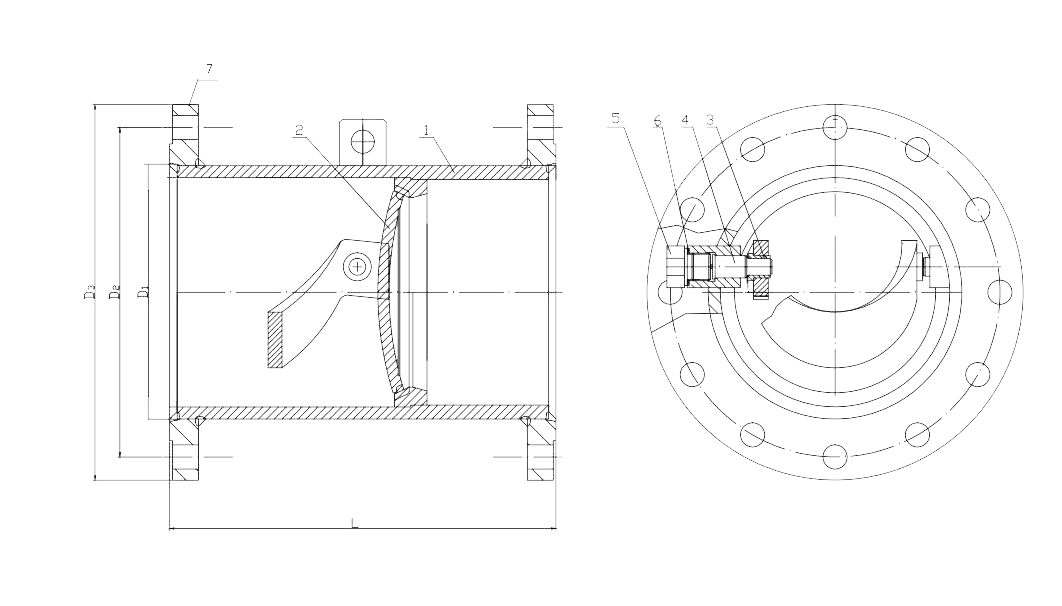

Номер чертежа: ИА 44078;
Таблица-фигура: 19нж47нж;
Материалы основных деталей обратного клапана 19нж47нж:
Материал изделия (основной): сталь 12Х18Н10Т;
Показатели надежности обратного клапана 19нж47нж:
Гарантийная наработка, циклов: 600;
Гарантийная наработка, часов: 6000;
Основные заводы производители обратного клапана 19нж47нж:
Место производства: Украина, Россия;
Производитель 19нж47нж: ОАО Ивано-Франковский арматурный завод, ЗАО Саратовский арматурный завод.
Правила хранения обратного клапана 19нж47нж:
Условия хранения и транспортирования – 6 (ОЖ2) по ГОСТ 5150-69.
Обратные клапаны 19нж47нж должны храниться в упакованном виде.Клапаны без упаковки должны храниться под сухим навесом или в складе при температуре окружающего воздуха от 243К (-300С) до 323К (+500С), относительная влажность при этом не должна превышать 90%.
Проходные отверстия магистральных патрубков клапана 19нж47нж должны быть закрыты заглушками.
Законсервированные клапаны, хранящиеся без упаковки должны подвергаться один раз в полугодие тщательному осмотру состояния консервации и при необходимости переконсервироваться.
При хранении клапана 19нж47нж без упаковки необходимо соблюдать требование установки клапана вертикально – захлопкой вверх или горизонтально – маркировкой «Верх» – вверх.
Условия транспортировки обратного клапана 19нж47нж:
К месту монтажа клапаны 19нж47нж должны транспортироваться в упаковке предприятия-изготовителя. Клапаны могут транспортироваться всеми видами транспорта на любое расстояние со скоростью, установленной для данного вида транспорта.
Упаковка и транспортирование клапана для экспорта определяется заказ-нарядом и другой технической документацией.
