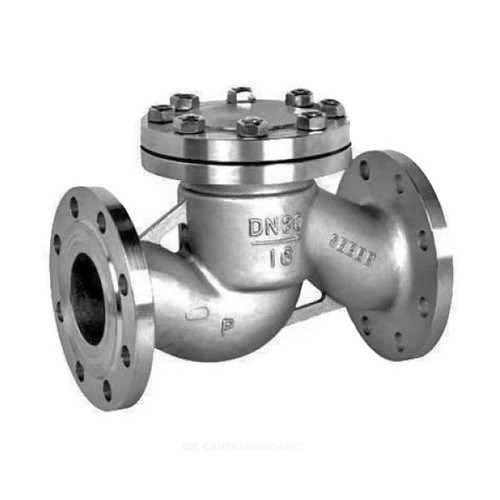

Клапан обратный стальной 16с13нж
Клапан обратный подъемный фланцевый 16с13нж, стальной применяют на трубопроводах для жидких и газообразных сред, нейтральных к материалам деталей, соприкасающихся со средой. Используются при высоком давлении. Устанавливаются в горизонтальном положении крышкой вверх. Корпус изготовлен из стали, прокладка из паронита, что обеспечивает долговечность конструкции, малый износ и устойчивость к разрушающим воздействиям. Уплотнение запорного органа обеспечивается уплотнительными кольцами.
16с13нж
16 - тип арматуры - клапан обратный;
с - материал корпуса - углеродистая сталь;
13 - номер модели;
нж - материал уплотнения - нержавеющая сталь
Технические характеристики 16с13нж
Таблица фигура: 16с13нж
Назначение: предназначен для установки на трубопроводе
Давление условное: PN, МПа (кгс/см2) 4,0(40)
Среда рабочая: вода, пар.
Температура рабочей среды: до +300
Материал (основной): сталь 20
Присоединение: фланцевое
Ду 40,50,65,80,100,150,200

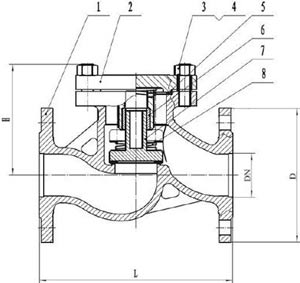

| Наименование | Ду | L, мм | H, мм | Масса, кг |
| Клапан 16с13нж | 40 | 200 | 117 | 11 |
| Клапан 16с13нж | 50 | 230 | 117 | 13,9 |
| Клапан 16с13нж | 65 | 290 | 156 | 24,3 |
| Клапан 16с13нж | 80 | 310 | 156 | 30,8 |
| Клапан 16с13нж | 100 | 350 | 193 | 43,1 |
