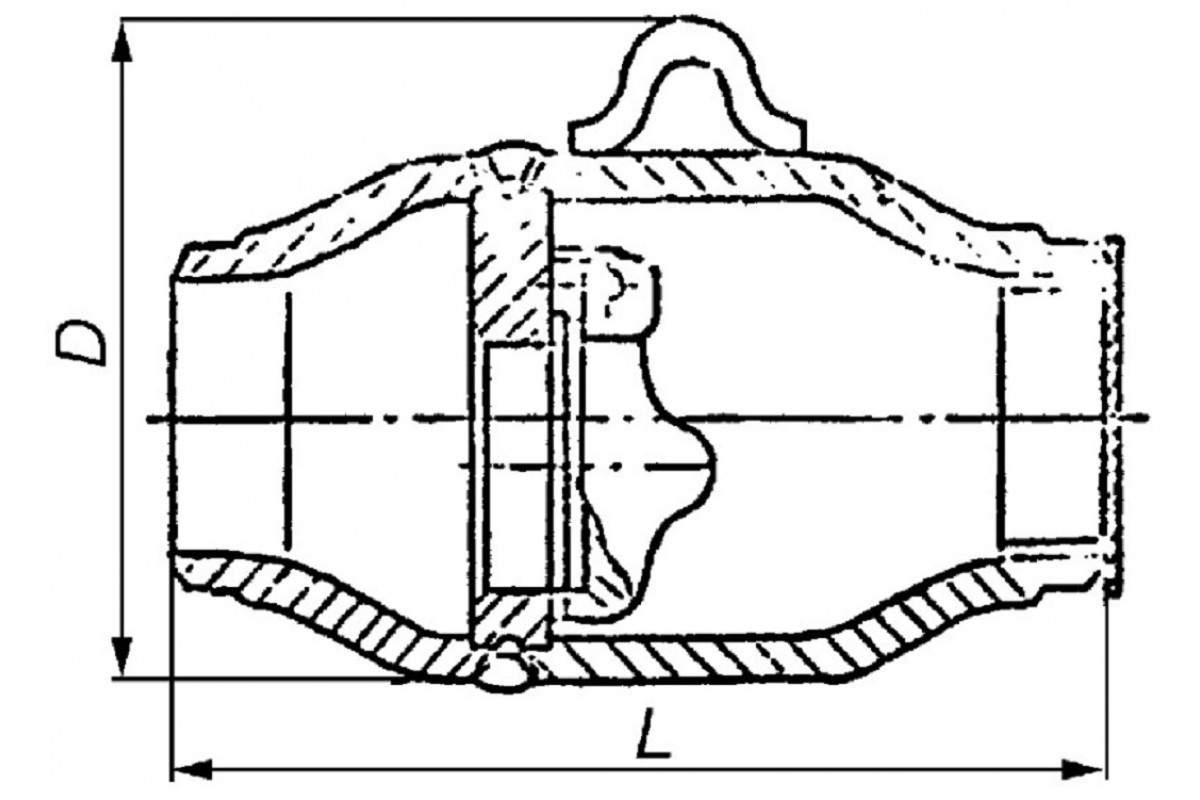

Клапан обратный стальной 19с38нж
Клапан обратный стальной 19с38нж (аналог 19с53нж) применяется для предотвращения обратного потока рабочей среды на трубопроводах высокого давления до 63 атм. Клапан 19с38нж может монтироваться к трубопроводу тремя способами: приварном, межфланцевым стяжным и фланцевым. При заказе комплекта для фланцевого соединения возможна поставка комплекта ответных фланцев по ГОСТ 12820 или ГОСТ 12821 (зависит от рабочих давлений) и крепежа, в т.ч. шпилек и гаек (ГОСТ 9066-75 и ГОСТ 9064-75 соответственно)
В соответствии с ГОСТ 15150-69 клапан 19с38нж изготавливается в следующих климатических исполнениях:
- 19с38нжУ1, ст.20;
- 19лс38нжХЛ1 , ст.09г2с;
- 19нж38нжУХЛ1 , 12Х18Н10Т.
19с38нж
19 - тип арматуры - затвор обратный, клапан герметичный;
с - материал корпуса - углеродистая сталь (лс-легированная сталь);
38 - номер модели;
нж - материал уплотнения - нержавеющая сталь
Технические характеристики 19с19нж
| Наименование | Ду, мм | Ру, кгс/см2 | Типы присоединений | Климатическое исполнение |
Клапан 19с38нж |
50 |
6, 10, 16, 25, 40, 63 |
под приварку, межфланцевое, фланцевое |
У1 (ст.20) ХЛ1 (ст.09г2с) УХЛ1 (ст.12х18н10т) |
Клапан 19с38нж |
80 |
6, 10, 16, 25, 40, 63 |
под приварку, межфланцевое, фланцевое |
У1 (ст.20) ХЛ1 (ст.09г2с) УХЛ1 (ст.12х18н10т) |
Клапан 19с38нж |
100 |
6, 10, 16, 25, 40, 63 |
под приварку, межфланцевое, фланцевое |
У1 (ст.20) ХЛ1 (ст.09г2с) УХЛ1 (ст.12х18н10т) |
Клапан 19с38нж |
150 |
6, 10, 16, 25, 40, 63 |
под приварку, межфланцевое, фланцевое |
У1 (ст.20) ХЛ1 (ст.09г2с) УХЛ1 (ст.12х18н10т) |
Клапан 19с38нж |
200 |
6, 10, 16, 25, 40, 63 |
под приварку, межфланцевое, фланцевое |
У1 (ст.20) ХЛ1 (ст.09г2с) УХЛ1 (ст.12х18н10т) |
Клапан 19с38нж |
250 |
6, 10, 16, 25, 40, 63 |
под приварку, межфланцевое, фланцевое |
У1 (ст.20) ХЛ1 (ст.09г2с) УХЛ1 (ст.12х18н10т) |
Клапан 19с38нж |
300 |
6, 10, 16, 25, 40, 63 |
под приварку, межфланцевое, фланцевое |
У1 (ст.20) ХЛ1 (ст.09г2с) УХЛ1 (ст.12х18н10т) |
Клапан 19с38нж |
350 |
6, 10, 16, 25, 40, 63 |
под приварку, межфланцевое, фланцевое |
У1 (ст.20) ХЛ1 (ст.09г2с) УХЛ1 (ст.12х18н10т) |
Клапан 19с38нж |
400 |
6, 10, 16, 25, 40, 63 |
под приварку, межфланцевое, фланцевое |
У1 (ст.20) ХЛ1 (ст.09г2с) УХЛ1 (ст.12х18н10т) |
Клапан 19с38нж |
500 |
6, 10, 16, 25, 40, 63 |
под приварку, межфланцевое, фланцевое |
У1 (ст.20) ХЛ1 (ст.09г2с) УХЛ1 (ст.12х18н10т) |
Клапан 19с38нж |
600 |
6, 10, 16, 25, 40, 63 |
под приварку, межфланцевое, фланцевое |
У1 (ст.20) ХЛ1 (ст.09г2с) УХЛ1 (ст.12х18н10т) |
