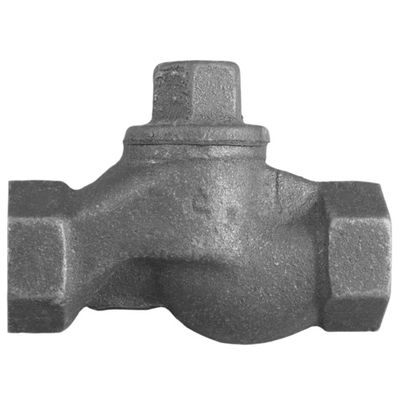

Клапан обратный чугунный 16кч11р

Клапан обратный подъемный муфтовый 16кч11р ТУ 26-07-1486-89

Назначение  для предотвращения обратного потока среды (устанавливается на горизонтальных трубопроводах)

Давление условное PN, МПа (кгс/см2)  1,6(16)

Температура рабочей среды (наибольшая)  50С

Уплотнение затвора  резина

Материал (основной)  ковкий чугун

Присоединение  Муфтовое (ГОСТ6527-68)

 Среда рабочая  Вода

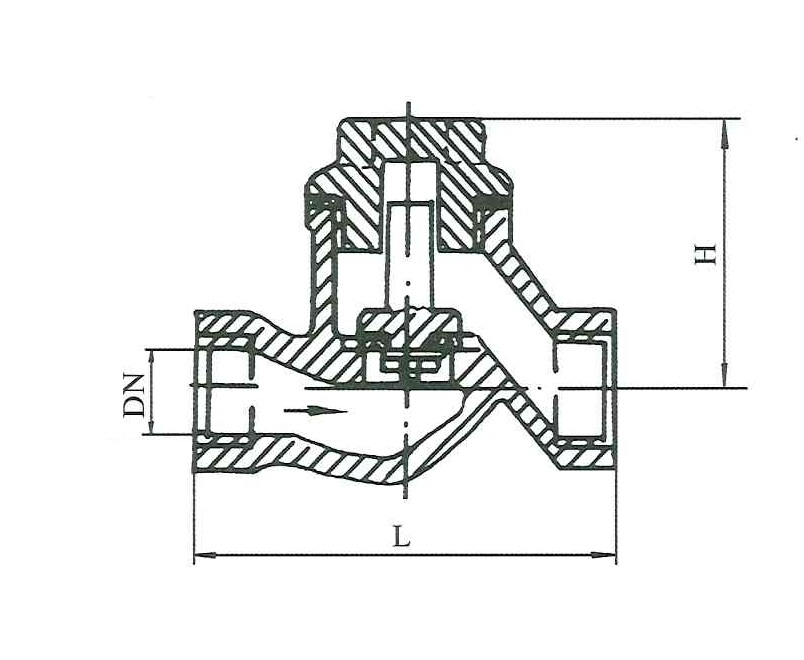

Проход условный DN,мм

Строительная длина L, мм

Высота H, мм

Масса, кг

15

L=90

H=55

0,5

20

L=100

H=60

0,8

25

L=120

H=65

1,0

32

L=140

H=75

1,8

40

L=170

H=90

3,0

50

L=200

H=100

4,0
