Клапан обратный чугунный 19ч16бр
Клапан обратный фланцевый 19ч16бр используется на трубопроводах в качестве органа, предотвращающего направленное движение рабочей среды в обратном направлении в автоматическом режиме.
19 - тип арматуры - затвор обратный, клапан герметичный;
ч - материал корпуса - серый чугун;
16 - номер модели;
бр - материал уплотнения - бронза, латунь
Технические характеристики 19ч16бр
Регламентирующий документ - ТУ У 29.1-03326877-001-2001
Страна происхождения - Украина
Давление условное PN, МПа (кгс/см2) - 1,0 (10)
Температура рабочей среды (наибольшая) - Для воды, пара Т=225C, нефти, масла и нефтепродуктов Т=90С
Материал (основной) - Серый чугун
Присоединение - Фланцевое
Среда рабочая - Вода, пар, нефть, масло и нефтепродукты
Комплект поставки - Затвор в сборе без ответных фланцев

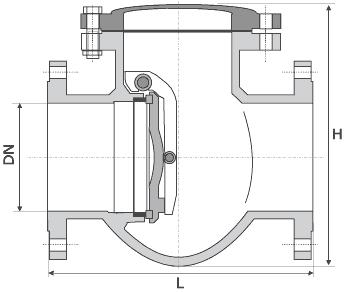

| Наименование | DN, мм | L, мм | H, мм | Масса, кг |
| Ду50 | 230 | 220 | 24 | |
| Ду80 | 310 | 265 | 37 | |
| Ду100 | 353 | 280 | 57 | |
| 19ч16бр | Ду150 | 460 | 375 | 81 |
| Ду200 | 500 | 440 | 148 | |
| Ду250 | 600 | 510 | 166 | |
| Ду300 | 700 | 580 | 200 |
