Клапан обратный чугунный 19ч01бр

Назначение: клапан устанавливается на
трубопроводах для предотвращения обратного потока среды.
Рабочая среда: вода, пар.
Температура рабочей среды: до 225ºС.
Условное давление: 1,6 (16) МПа (кгс/см²).
Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80.
Материал корпусных деталей:
Корпус, диск — серый чугун СЧ18 ГОСТ 1412-85;
Ось — сталь Ст.3 ГОСТ 380-94;
Наплавка уплотнительных поверхностей — латунь ЛЦ 38Мц 2с2 ГОСТ 17711-93;
Прокладка — паронит ПОН2 ГОСТ 481-80.
Герметичность затвора: класс D по ГОСТ 9544-93.

Клапан 19ч01бр является аналогом обратного поворотного чугунного клапана 19ч21бр и предназначен для предотвращения обратного потока среды, что защищает системы трубопроводов и установленного в них оборудования от перепадов давления, а также от вытекания среды при повреждении участка трубопровода.

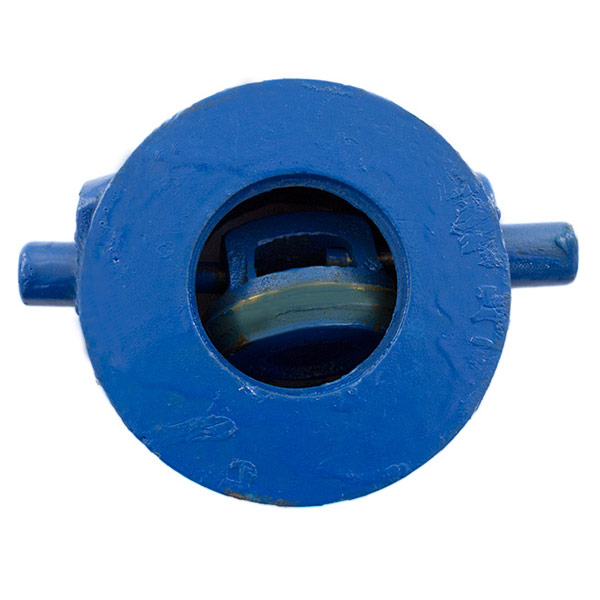

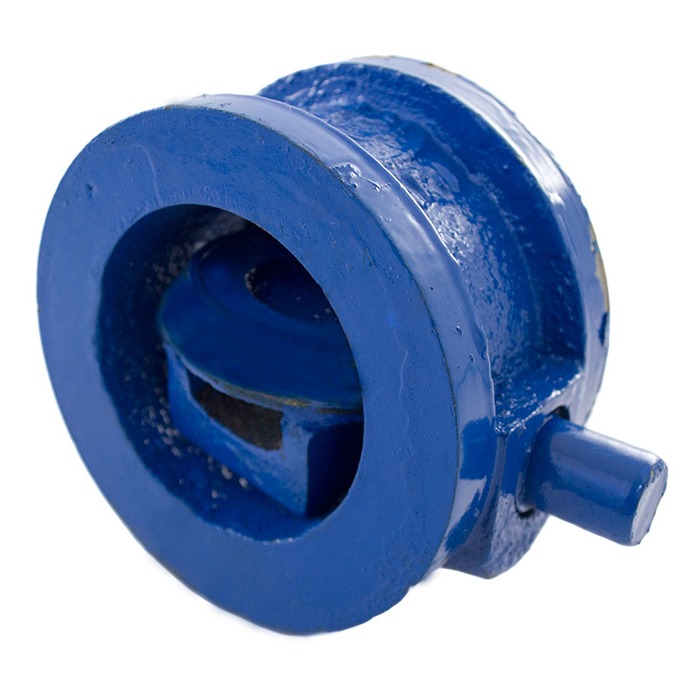

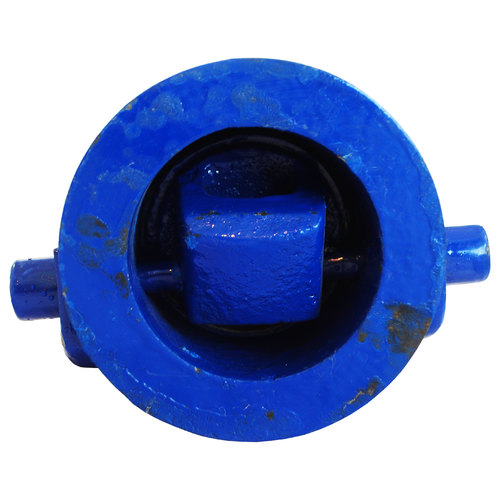

Клапан состоит из чугунного корпуса с уплотнительным кольцом из латуни внутри и поворотного диска на оси с ответным латунным уплотнительным кольцом.
Присоединение 19ч01бр к трубопроводу — межфланцевое с помощью стяжных шпилек и прокладок (паронитовых или резиновых) между фланцами клапана и фланцами трубопровода.

При подаче среды в систему трубопровода диск клапана под действием подъемной силы поворачивается на оси, открывает проход для рабочей среды. При падении давления среды в трубопроводе — диск под действием собственной массы постепенно опускается и в конечном итоге перекрывает обратный поток среды.

19ч01бр может устанавливаться как на горизонтальном, так и на вертикальном участках трубопровода. Направление потока рабочей среды должно соответствовать направлению стрелки на корпусе обратного клапана. При горизонтальном положении трубопровода необходимо чтобы ось вращения диска находилась выше горизонтальной оси трубопровода и была строго параллельна горизонтальной плоскости.

Клапан 19ч01бр имеет сравнительно небольшую строительную длину, легко монтируется на трубопроводе, практически не требует обслуживания в процессе эксплуатации, ремонтопригоден, надежен. Может применяться на загрязненные среды.
