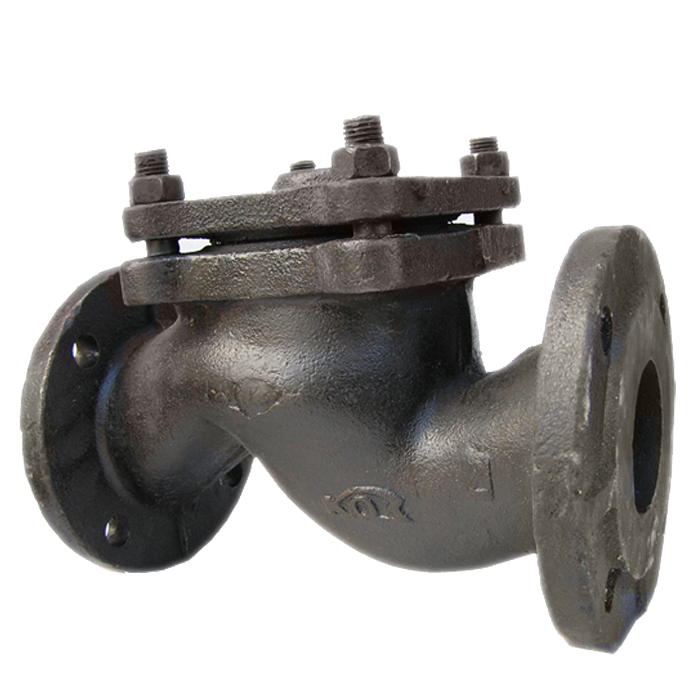

Клапан обратный чугунный 16ч6п

Обратный клапан 16ч6п относится к виду предохранительного устройства, которое используется для недопущения обратного потока вещества, циркулирующего по трубопроводу. Обратный поток возникает при падении давления в трубопроводе ниже допустимого значения. Клапан обратный подъемный снабжен затвором, который находится в открытом положении при прямом движении рабочей среды. При движении рабочей среды в обратном направлении этот поток закрывает затвор устройства. Клапан 16ч6п имеет присоединительные патрубки, которые снабжены фланцами. Благодаря фланцевому соединению с трубопроводом возможна быстрая замена изношенных элементов клапана или полная замена арматуры.

16ч6п

16 - тип арматуры - клапан обратный;
ч - материал корпуса - серый чугун;
6 - номер модели;
п - материал уплотнения - пластмасса

Технические характеристики 16ч6п

Рабочая среда клапана обратного 16ч6п: вода, перегретый пар при температуре +225.
Давление номинальное клапана обратного 16ч6п PN, (кг/см2) : 16.
Присоединение к трубопроводу клапана обратного 16ч6п :
фланцевое с присоединительными размерами по ГОСТ 12815-80.
Материал корпуса клапана обратного 16ч6п : ковкий чугун.
Материал уплотнения затвора клапана обратного 16ч6п : паронит БР-3.
Класс герметичности клапана обратного 16ч6п ГОСТ 9544-93: нормируется в паспорте изделия.
Способ управления клапана обратного 16ч6п: автоматический.

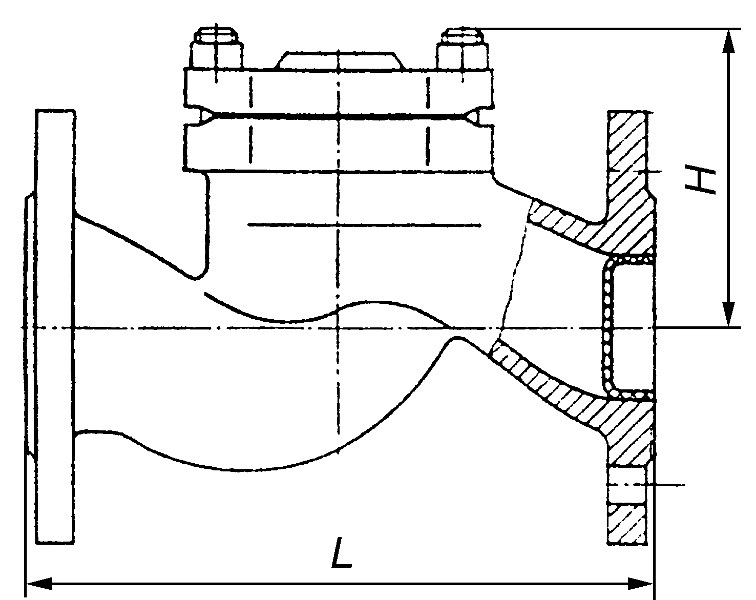

Клапан 16ч6п: Условный проход Ду,мм 32 40 50 65 80 100 150 200
Клапан 16ч6п: Строительная длина L,мм 180 200 230 290 310 350 480 600
Клапан 16ч6п: Высота H,мм 84 96 115 145 156 170 238 245
Клапан 16ч6п: Масса,кг 4,5 7 9 18 23,5 35,5 74 121
