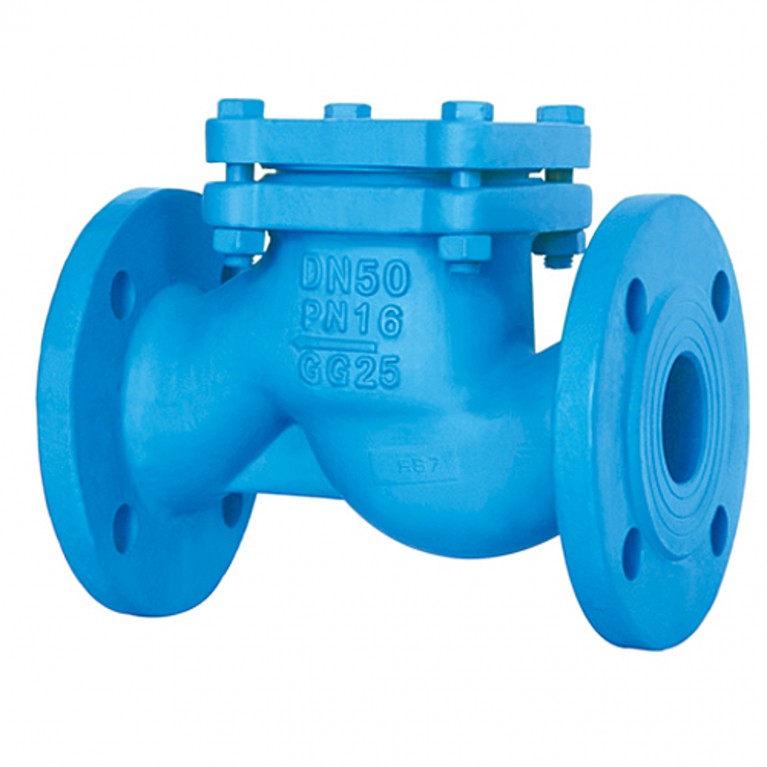

Клапан обратный нержавеющий 16нж10нж

Условия эксплуатации обратного клапана 16нж10нж:

  • Температура рабочей среды: + 420°С;
  • Температура окружающей среды: от -40 до +45°С;
  • Рабочая среда: вода, пар, нефтепродукты и другие жидкие и газообразные среды, нейтральные к материалам основных деталей клапана;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69:  «У»;
  • Направление потока среды: под золотник (по стрелке на корпусе);



Технические данные обратного клапана 16нж10нж:

  • Привод: автоматический;
  • Номинальное давление PN, МПа (кгс/см²): 1,6(16);
  • Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
  • Установочное положение на трубопроводе: горизонтальное, крышкой вверх;
  • Регламентирующий документ: ТУ 26-07-393-86;
  • Класс герметичности: допустимые протечки в затворе при испытании водой, см3/мин: Ду40, Ду50 –1,0; Ду65, Ду80, Ду100 – 2,0; Ду150 – 3,0;
  • Номер чертежа: У 41030-00М;
  • Таблица-фигура: 16нж10нж;



Материалы основных деталей обратного клапана 16нж10нж:

  • Материал изделия (корпус, крышка): сталь 25Л, 12Х18Н9ТЛ и др.;
  • Материал изделия (прокладка): паронит;



Показатели надежности обратного клапана 16нж10нж:

  • Гарантийная наработка, циклов: 340;
  • Гаратнийная наработка, часов: 10 900 в пределах гарантийного срока эксплуатации;



Основные заводы производители обратного клапана 16нж10нж:

  • Место производства: Россия г. Санкт-Петербрург;
  • Производитель 16нж10нж: ЗАО НПО «Знамя труда».



Монтаж нержавеющего обратного клапана 16нж10нж:

  • Подъемный обратный клапан 16нж10нж устанавливается на горизонтальном участке трубопровода крышкой вверх. Направление потока рабочей среды должно совпадать с направлением стрелки на корпусе.
  • Подъемные обратные клапаны 16нж10нж следует устанавливать на трубопроводе в местах, доступных для осмотра и обслуживания.
  • Протекающая по трубопроводу среда не должна содержать механических примесей, которые могут повредить уплотнительную поверхность затвора.
  • Трубопровод должен быть хорошо укреплен. При монтаже клапанов, необходимо чтобы фланцы  были установлены без перекосов, и было обеспечено совпадение открытых отверстий фланцев трубопровода отверстиями фланцев клапана.

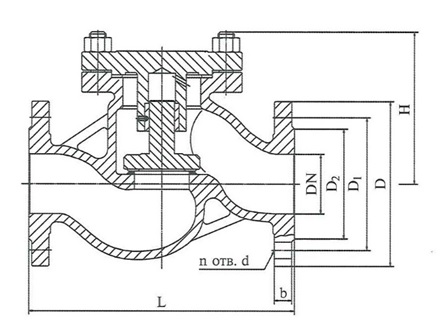

Основные габаритные и присоединительные размеры обратного клапана 16нж10нж:

Обозначение

DN,мм

L,мм

D,мм

D1,мм

D2,мм

H,мм

b,мм

d,мм

n

Масса, кг

16нж10нж Ду25

25

160

115

85

68

80

12

14

4

7

16нж10нж Ду32

32

180

135

100

78

80

13

18

4

8

16нж10нж Ду40

40

200

145

110

88

90

13

18

4

11

16нж10нж Ду50

50

230

160

125

102

110

13

18

4

13

16нж10нж Ду65

65

290

180

145

122

130

15

18

4

20

16нж10нж Ду80

80

310

195

160

133

140

17

18

4

28

16нж10нж Ду100

100

350

215

180

158

190

17

18

8

35

16нж10нж Ду125

125

400

245

210

184

200

19

18

8

55

16нж10нж Ду150

150

480

280

240

212

215

19

22

8

78

16нж10нж Ду200

200

600

335

295

265

225

21

22

12

91
