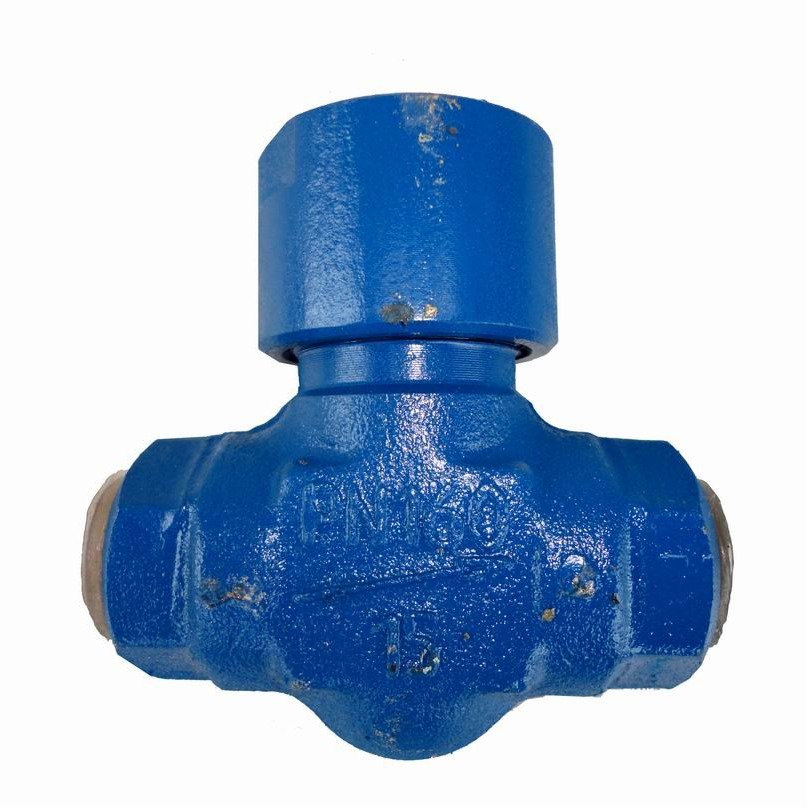

Клапан обратный стальной 16с48нж

 Клапан обратный стальной муфтовый 16с48нж предназначен для установки на трубопроводах с условными проходами Ду-15, 20, 25, в качестве устройства для предотвращения обратного патока рабочей среды. Условное давление клапана 16с48нж Ру-160 кгс/см2 температура до +425 °C



16с48нж

Клапан невозвратно-запорный
проходной муфтовый

Ру-160



Ду, мм

15

20

25

Строительная длина клапана 16с48нж L, мм

95

110

130

Высота клапана 16с48нж H, мм

77

93

98

Масса клапана 16с48нж, кг

1,95

2,07

3,13

Рабочая среда клапана 16с48нж

вода, пар, неагрессивные среды

Температура среды клапана 16с48нж,0

до 300



 В целях повышения чувствительности обратного клапана 16с48нж к перемене направления потока рабочей среды и для ускорения посадки клапана 16с48нж, производители выполняют тарелку с пружиной или используют дополнительный груз. Но эти конструктивные решения повышают расход энергии и способствуют потерям напора при перемещении среды в трубопроводе. Обратные клапаны 16с48нж  в особых случаях, в частности на основных трубопроводах атомных станций, должны в закрытом положении обеспечивать естественную циркуляцию теплоносителя. Такие клапаны обеспечивают полное закрытие, когда обратный поток больше предусмотренного расчетами, причем обеспечивается естественная циркуляция, за счет наличия небольшого отверстия в диске обратного клапана. Размер отверстия подбирается изготовителями таким образом, чтобы обеспечить необходимую циркуляцию среды. При использовании в качестве невозвратно-запорной арматуры производители снабжают клапан шпинделем или каким-то устройством, прижимающим тарелку к седлу и обеспечивающим фиксацию ее в этом положении. Из-за поддержания затвора клапана в открытом положении создается небольшое гидравлическое сопротивление. Арматура диаметром 20 мм используется для таких рабочих сред, как вода, пар, нефтепродукты, неагрессивные и агрессивные жидкости и газы.

  • У - климатическое исполнение для макроклиматических районов с умеренным климатом.
  • Углеродистая сталь кроме углерода содержит различные примеси. Вредные примеси, такие как фосфор и сера, попадают в нее с исходным сырьем - чугуном. Сера повышает хрупкость стали при нагреве технических заготовок для пластической деформации. Фосфор вызывает хладноломкость. Поэтому существуют постоянно вводимые в процессе выплавки в сталь вещества для раскисления. Такими элементами являются марганец и кремний. Обычно углеродистые стали содержат до 0,7 - 0,8 % марганца. Взаимодействуя с серой, он повышает температуру термообработки изделий без хладноломкости.
  • Рабочей средой - управление происходит без участия оператора под непосредственным воздействием рабочей среды на запирающий элемент или чувствительный датчик.
  • Муфтовое соединение применяется в трубопроводной арматуре с диаметром прохода менее 100 мм. Арматура с данным типом соединения имеет патрубки с цилиндрической внутренней резьбой.
  • Под приварку подготавливают присоединительные концы арматуры больших диаметров, когда надежность всех других видов соединений становится недостаточной.
  • Эта арматура, предназначена для защиты оборудования от аварийных изменений параметров рабочей среды.

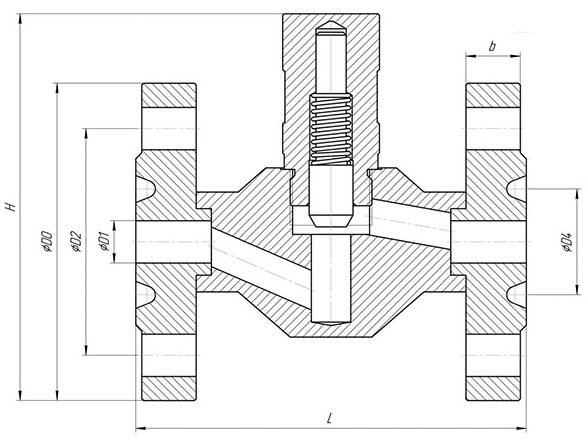

Чертёж клапана 16с48нж:



DN
Присоединение к трубопроводу
L
Масса (не более)
16с48нж-Ду15
муфтовое
90
1,52
фланцевое
130
3,72
фланцевое с ответ. фл.
238
7,52
16с48нж-Ду20
муфтовое
110
2,31
фланцевое
154
5,51
фланцевое с ответ. фл.
270
11,41
16с48нж-Ду25
муфтовое
130
2,48
фланцевое
178
6,98
фланцевое с ответ. фл.
294
13,73
