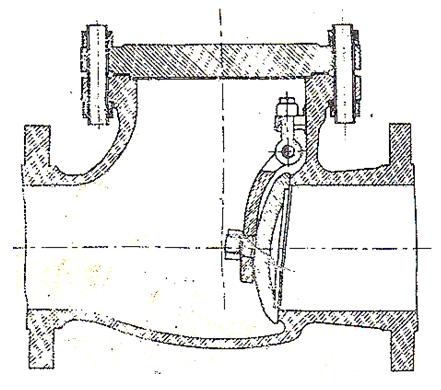

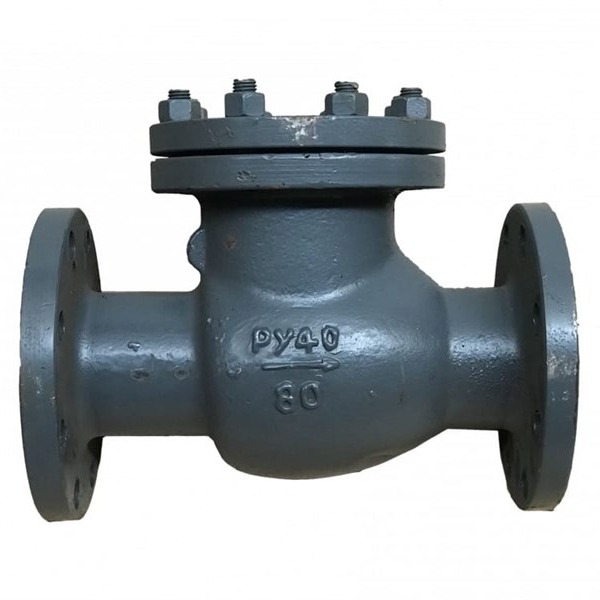

Клапан обратный стальной 19с53нж

Клапан обратный поворотный 19с53нж предназначен для автоматического предотвращения обратного потока рабочей среды в трубопроводе с диаметрами Ду - 50, 80, 100, 150, 200 при давлении до 4,0 МПа и температуре до +425С. Рабочее положение клапана на горизонтальном трубопроводе: крышкой - вверх; на вертикальном трубопроводе - по направлению стрелки на корпусе вверх. Направление потока среды должно быть под диск захлопки (по направлению стрелки на корпусе).

Технические характеристики:

Рабочая среда - вода, пар, нефть, нефтепродукты при температуре до +425С
Давление условное PN, МПа (кгс/см²) - 4,0 (40)
Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80 (исп.3, ряд 2)
Материал корпуса – сталь 20Л
Привод - автоматический

Диаметр Длина L,мм. Высота Н,мм. Масса, кг.
50 230 170 24
80 310 185 36
100 350 215 51
150 480 285 116
200 550 340 179
