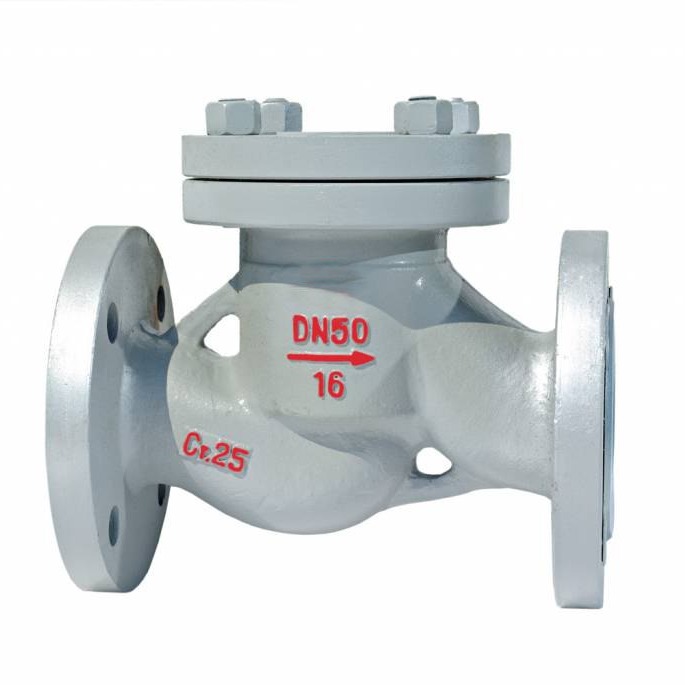

Клапан обратный стальной 16с10нж
Клапан обратный подъемный 16с10нж устанавливается на горизонтальных трубопроводах в качестве защитной арматуры. Предназначение клапана — не допускать обратный поток воды, пара и других неагрессивных сред рабочей температурой от -40 до +425оС.
Принцип работы 16с10нж основан на подъемной силе потока. Конструкция клапана обратного подъемного фланцевого 16с10нж состоит из корпуса, крышки, штока и золотника. Запорный элемент — золотник — представляет собой диск с наплавкой из нержавеющей стали, расположенный в горизонтальном положении внутри тела клапана. Седло клапана, где рабочая среда перекрывается золотником, также расположена в горизонтальной плоскости. Золотник закреплен на штоке, который может перемещаться вверх или вниз относительно седла.
Когда рабочая среда поступает в тело клапана, поток давит на золотник, заставляя его перемещаться вверх, открывая проход. Как только рабочая среда перестает поступать, золотник под действием своей массы и давления обратного потока опускается и прижимается к седлу. В данном положении уплотнительные поверхности в корпусе и на золотнике плотно прижаты друг к другу, что исключает обратный поток среды. Клапан обратный подъемный фланцевый 16с10нж — автоматический, ручное управление не требуется.
Обратные клапаны 16с10нж широко применяются в жилищно-коммунальном хозяйстве, когда возможна ситуация неравномерного распределения горячих и холодных потоков, вследствие чего потоки с меньшим давлением могут устремляться в обратном направлении. 16с10нж всегда устанавливаются на котлах, бойлерах на входе, исключая попадание горячей воды из агрегата в трубу с холодной водой. Особенно остро нуждается в обратных клапанах насосное оборудование. В ситуации, когда насос залегает на значительной глубине, обратный поток воды может серьезно повредить шланг и оборудование.
Клапан 16с10нж выпускается следующими условными проходами Ду20, Ду32, Ду40, Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200. Для того, чтобы купить обратные клапаны 16с10нж, цена на которые ниже рыночной, вы можете сделать заказ прямо на сайте или позвонить нам по телефонам: (812) 574-05-29, 574-05-30, 574-05-31, 574-05-32.

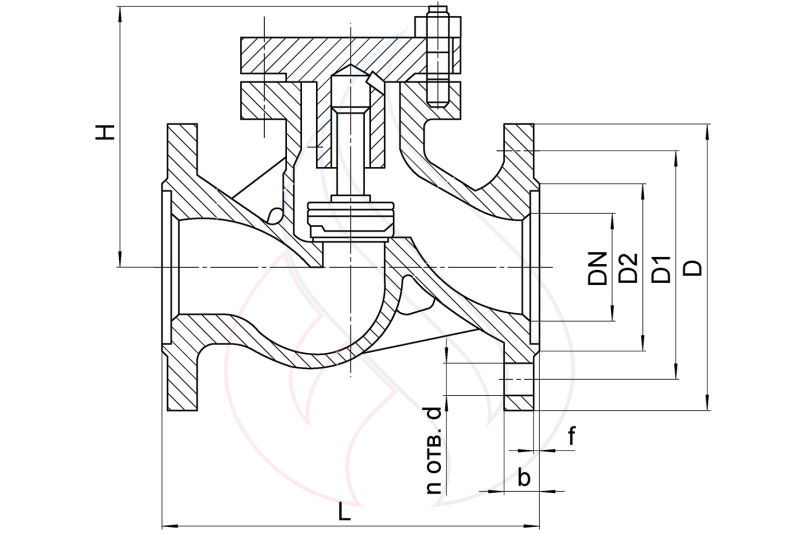

ОСНОВНЫЕ ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (ММ) И МАССА(КГ)
| Ду | L | H | D | D1 | D2 | b | n | Масса |
| 40 | 200 | 100 | 145 | 110 | 88 | 14 | 4 | 8,8 |
| 50 | 230 | 105 | 160 | 125 | 102 | 14 | 4 | 10,3 |
| 65 | 290 | 135 | 180 | 145 | 122 | 15 | 4 | 17 |
| 80 | 310 | 137 | 195 | 160 | 138 | 17 | 4 | 21 |
| 100 | 350 | 160 | 215 | 180 | 158 | 17 | 8 | 33,5 |
| 150 | 480 | 220 | 280 | 240 | 212 | 21 | 8 | 70 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочая среда: вода, пар и неагрессиные среды температурой от -40 до 425°С.
Рабочее давление: 1,6 МПа (16 кгс/см2).
Материальное исполнение корпуса: сталь.
Уплотнительные поверхности корпуса и золотника наплавлены коррозионностойкой сталью.
Пропуск среды при закрытом затворе (не более), см3/мин: 1 ( Ду 40 и 50 мм), 2 (Ду 65, 80 и 100 мм), 3 (Ду 150 мм) и 7 (Ду 200 мм).
Клапан устанавливают на горизонтальном трубопроводе крышкой вверх.
Рабочая среда подается под золотник.
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ
Корпус: сталь 20Л.
Крышка: сталь 20Л.
Золотник: сталь 20Х13.
Уплотнительные поверхности: коррозионностойкая сталь.
Прокладка: паронит.
Болт: сталь 30.
Гайка: сталь 30.
ПОКАЗАТЕЛИ НАДЕЖНОСТИ И ДОЛГОВЕЧНОСТИ
Клапан относится к классу ремонтируемых.
Средний срок службы – не менее 5 лет.
Средний ресурс – не менее 5000 циклов.
Наработка на отказ – не менее 1200 циклов.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура среды в системе: не более 425оС.
Температура окружающей среды: от -40 до 40оС.
Перед установкой клапана 16с10нж необходимо промыть и продуть систему, проверить состояние крепежа, герметичность прокладочных соединений. Монтаж клапана должен быть без перекосов при полном совпадении болтовых соединений. Гайки на шпильках необходимо затягивать равномерно без перетяжек. Допускается использовать 16с10нж в системах, которые подвергаются многократным опрессовкам не более 1,25 Ру в период пусконаладочных работ.
