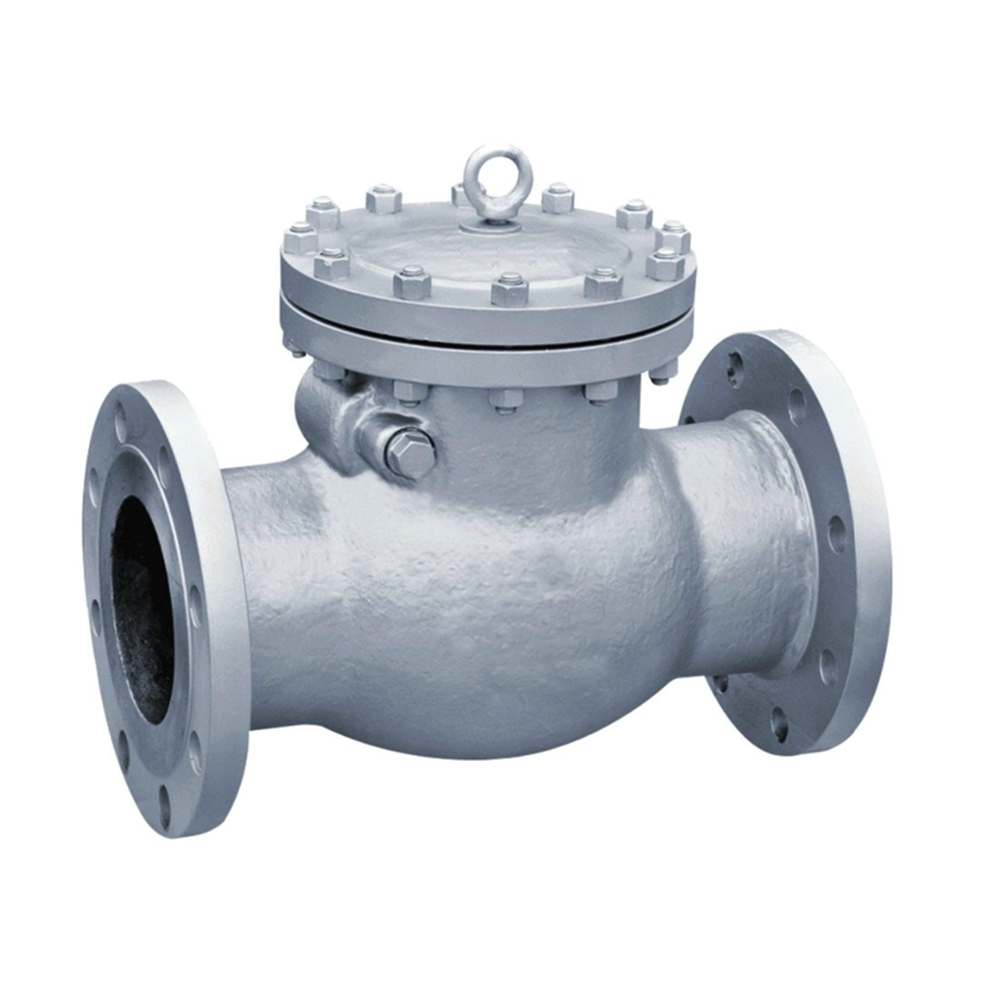

Клапан обратный стальной 19с76нж
- Рабочая среда:
Вода, пар, масло, нефть, природный газ, неагрессивные нефтепродукты, неагрессивные и слабоагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в клапанах коррозионностойкие - Температура рабочей среды: от -40 до +425°С
- Условия эксплуатации: У1
Материальное исполнение клапанов обратных поворотных 19с76нж
- 1. Корпус и крышка: углеродистая сталь 25Л ГОСТ 977-88
- 2. Клин захлопка: 25Л ГОСТ 977-88 с наплавкой из коррозионостойкого материала, сталь 20Х13 ГОСТ 5632-72
- 3. Седло: 25Л+20Х13
- 4. Диск: 25Л+20Х13
- 5. Скоба: 25Л
- 6. Гайка: 08Х18Н10
- 7. Палец: 20Х13
- 8. Кронштейн: 25Л
- 9. Гайка: сталь45
- 10. Болт: сталь 35
- 11. Болт: 08Х18Н10
- 12. Прокладка: 08Х18Н10+графит
- 13. Крышка: 25Л
- 14. Рым-болт: сталь 45
Габаритные размеры клапанов обратных поворотных 19с76нж (фланец)
| Наименование | L | D | D1 | D2 | H | Масса, кг |
|---|---|---|---|---|---|---|
| Клапан (затвор) 19с76нж Ду 50 | 230 | 160 | 125 | 102 | 135 | 12 |
| Клапан (затвор) 19с76нж Ду 65 | 290 | 180 | 145 | 122 | 142 | 19 |
| Клапан (затвор) 19с76нж Ду 80 | 310 | 195 | 160 | 133 | 170 | 24 |
| Клапан (затвор) 19с76нж Ду 100 | 350 | 230 | 190 | 158 | 190 | 35 |
| Клапан (затвор) 19с76нж Ду 125 | 400 | 270 | 220 | 184 | 220 | 59 |
| Клапан (затвор) 19с76нж Ду 150 | 480 | 300 | 250 | 212 | 250 | 83 |
| Клапан (затвор) 19с76нж Ду 200 | 550 | 360 | 310 | 278 | 320 | 118 |
| Клапан (затвор) 19с76нж Ду 250 | 650 | 425 | 370 | 335 | 365 | 185 |
| Клапан (затвор) 19с76нж Ду 300 | 750 | 485 | 430 | 390 | 410 | 333 |
| Клапан (затвор) 19с76нж Ду 350 | 850 | 550 | 490 | 450 | 450 | 410 |
| Клапан (затвор) 19с76нж Ду 400 | 950 | 610 | 550 | 505 | 485 | 490 |
| Клапан (затвор) 19с76нж Ду 500 | 1150 | 730 | 660 | 615 | 580 | 850 |
| Клапан (затвор) 19с76нж Ду 600 | 1350 | 840 | 770 | 720 | 650 | 1160 |
| Клапан (затвор) 19с76нж Ду 700 | 1450 | 960 | 875 | 820 | 690 | 1950 |
| Клапан (затвор) 19с76нж Ду 800 | 1850 | 1075 | 990 | 930 | 755 | 2480 |
| Клапан (затвор) 19с76нж Ду 1000 | 2250 | 1315 | 1210 | 1140 | 950 | 5900 |
Габаритные размеры клапанов обратных поворотных 19с76нж (под приварку)
| Наименование | L | D | H | Масса, кг |
|---|---|---|---|---|
| Клапан (затвор) 19с76нж Ду 50 | 230 | 75 | 135 | 11 |
| Клапан (затвор) 19с76нж Ду 65 | 290 | 90 | 142 | 18 |
| Клапан (затвор) 19с76нж Ду 80 | 310 | 110 | 170 | 22 |
| Клапан (затвор) 19с76нж Ду 100 | 350 | 130 | 190 | 33 |
| Клапан (затвор) 19с76нж Ду 125 | 400 | 160 | 220 | 55 |
| Клапан (затвор) 19с76нж Ду 150 | 480 | 180 | 250 | 78 |
| Клапан (затвор) 19с76нж Ду 200 | 550 | 240 | 320 | 110 |
| Клапан (затвор) 19с76нж Ду 250 | 650 | 300 | 365 | 160 |
| Клапан (затвор) 19с76нж Ду 300 | 750 | 350 | 410 | 305 |
| Клапан (затвор) 19с76нж Ду 350 | 850 | 400 | 450 | 370 |
| Клапан (затвор) 19с76нж Ду 400 | 950 | 455 | 485 | 445 |
| Клапан (затвор) 19с76нж Ду 500 | 1150 | 560 | 580 | 802 |
| Клапан (затвор) 19с76нж Ду 600 | 1350 | 660 | 650 | 1078 |
| Клапан (затвор) 19с76нж Ду 700 | 1450 | 765 | 690 | 1800 |
| Клапан (затвор) 19с76нж Ду 800 | 1850 | 865 | 755 | 2340 |
| Клапан (затвор) 19с76нж Ду 1000 | 2250 | 1070 | 950 | 5550 |
