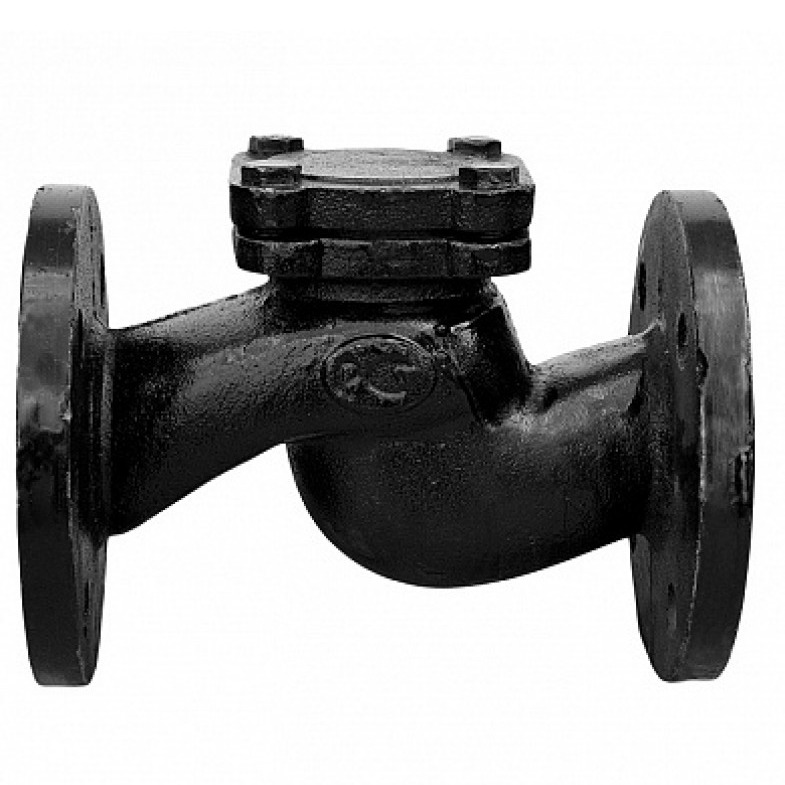

Клапан обратный чугунный 16кч9нж
- Назначение: обратный клапан 16кч9нж применяется для установки на трубопроводах для предотвращения обратного потока среды.
- Рабочая среда: вода, пар, масло, мазут, другие неагрессивные жидкости.
- Температура рабочей среды: до 300ºС.
- Номинальное давление: 2,5 (25) МПа (кгс/см²).
- Присоединение к трубопроводу: фланцевое.
- Материалы основных деталей:Корпус, крышка, золотник — чугун.
Прокладка – паронит.
Уплотнительные поверхности — нержавеющая сталь 20Х13.
-

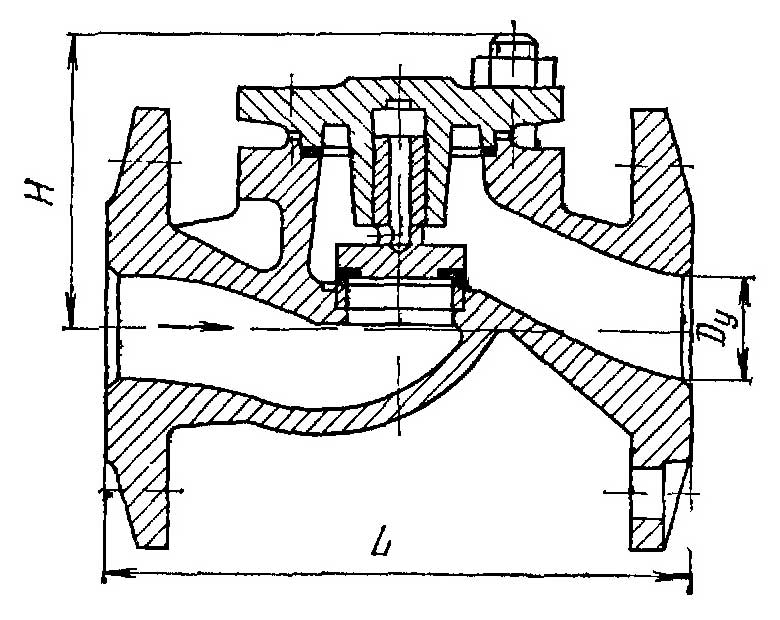

Таблица-фигура
Dn
L
Н
Масса
16кч9нж Ду32
32
180
90
6,2
16кч9нж Ду40
40
200
105
8,4
16кч9нж Ду50
50
230
105
11,2
19кч9нж Ду65
65
290
140
19,8
16кч9нж Ду80
80
310
155
24,7
