Клапан обратный стальной 16п10нж

Клапан обратный подъемный фланцевый 16с10п, стальной применяют в инженерных системах для предотвращения обратного потока рабочей среды, проводящих различные жидкие и газообразные среды.

16с10п

16 - тип арматуры - клапан обратный;
с - материал корпуса - углеродистая сталь;
10 - номер модели;
п - материал уплотнения - пластмасса

Технические характеристики 16с10п

Таблица фигура: 16с10п
Номер чертежа: У 41030М
Материал Корпуса: сталь 25Л-II
Присоединение: фланцевое по ГОСТ 12815-80
Рабочая Среда: среды, по отношению к которым применяемые материалы коррозионностойки
Тип Давления: N
Ру max: 16
T max: 200

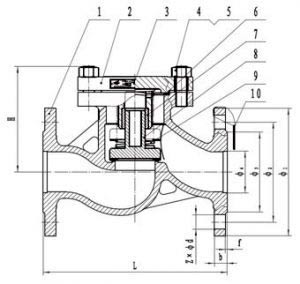

Наименование Ду L, мм H, мм Масса, кг
Клапан 16с10п 40 200 90 11
Клапан 16с10п 50 230 110 12,6
Клапан 16с10п 65 290 130 20,8
Клапан 16с10п 80 310 140 28
Клапан 16с10п 100 350 190 35,5
Клапан 16с10п 150 480 215 78
