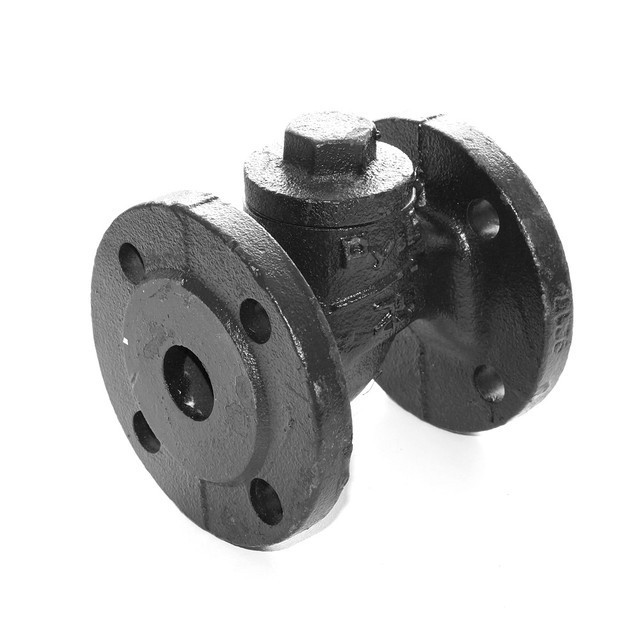

Клапан обратный чугунный 16ч3р

Условия эксплуатации обратного клапана 16ч3р:

• Температура рабочей среды: до + 50°С;
• Рабочая среда: вода;

Технические данные обратного клапана 16ч3р:

• Привод: автоматический;
• Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
• Присоединение к трубопроводу: фланцевое по  ГОСТ 12815-80;
• Установочное положение на трубопроводе: горизонтальное, крышкой вверх;
• Регламентирующий документ: ТУ26-07-1463-88;
• Класс герметичности по ГОСТ 9544-93:  «А»;
• Номер чертежа:  УЛ 41079;
• Таблица-фигура: 16ч3р;

Материалы основных деталей обратного клапана 16ч3р:

• Материал изделия (корпус, крышка): СЧ 18;
• Материал изделия (золотник): Ст. 5;
• Материал изделия (кольцо уплотнительное): Резина ТМКЩ-С;

Показатели надежности обратного клапана 16ч3р:

• Средний срок службы клапана 16ч3р:  7 лет;

Основные заводы производители обратного клапана 16ч3р:

• Место производства обратного клапана 16ч3р: Украина, Армения;
• Производитель 16ч3р: АО «Кролевецкий арматурный завод», ОАО «ЕАЗ».

Монтаж обратного клапана 16ч3р:

• Установочное положение клапана 16ч3р горизонтальное, крышкой вверх. Клапаны должны устанавливаться в местах, доступных для обслуживания и осмотра.
• Установка должна производиться так, чтобы направление движения среды совпадало с направлением стрелки на корпусе клапана.
• При монтаже клапанов 16ч3р необходимо, чтобы фланцы на трубопроводах были установлены без перекосов и при полном совпадении болтовых отверстий с отверстием на фланцах обратного клапана.
• Для того, чтобы исключить тепловые напряжения на трубопроводе устанавливают компенсаторы. Трубопроводы должны быть тщательно очищены от грязи, песка, окалины.

Правила хранения обратного клапана 16ч3р:

• Клапаны должны храниться в складских помещениях или под навесом.

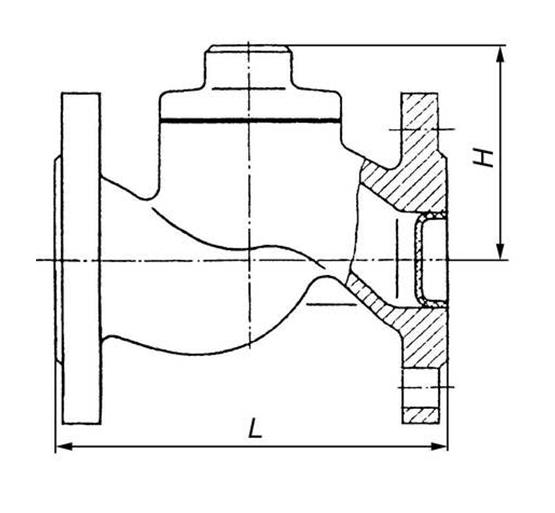

Основные габаритные и присоединительные размеры обратного клапана 16ч3р:
