17б5бк (УФ 55105) Клапан применяется в качестве предохранительного устройства для защиты оборудования от недопустимого давления посредством сброса избытка рабочей среды на трубопроводах жидких и газообразных сред.  в газовой, химической, нефтехимической, энергетической и других отраслей промышленности.

17б5бк давление условное - до 1.6 (16) МПа (кгс/см2).
17б5бк давление рабочее (пределы настройки) –

• 0.1 - 0.2 (1 - 2) МПа (кгс/см2);
• 0.2 - 0.4 (2 - 4) МПа (кгс/см2);
• 0.4 - 0.8 (4 - 8) МПа (кгс/см2);
• 0.8 - 1.6 (8 - 16) МПа (кгс/см2).

Давление закрытия 17б5бк - не менее 0.7 Рр, МПа.
Среда 17б5бк - водяной пар и другие неагрессивные газообразные среды.
Рабочая температура 17б5бк - до + 225 град. С.
Присоединение 17б5бк - штуцерно-торцевое (ГОСТ 5890).
Материал корпуса 17б5бк - латунь ЛЦ-40С (ГОСТ 17111).
Коэффициент расхода 17б5бк - не менее 0.5 (жидкость); не менее 0.7 (пар и газ).
Масса 17б5бк - не более 2.4 кг.
Модификация котла  - Е 1/9.
Срок службы - не менее 15 лет.

• клапан 17б5бк (УФ 55105) имеет устройство для ручного принудительного подрыва - подрыв клапана при наличии рабочего давления во входном патрубке;
• установочное положение клапана 17б5бк (УФ 55105) - вертикальное, колпаком вверх;
• предохранительный клапан прямого действия (17б5бк);
• 17б5бк-направление подачи среды - под золотник;
• 17б5бк-уплотнение в затворе - металл по металлу;
• высокая надёжность в эксплуатации клапана 17б5бк.

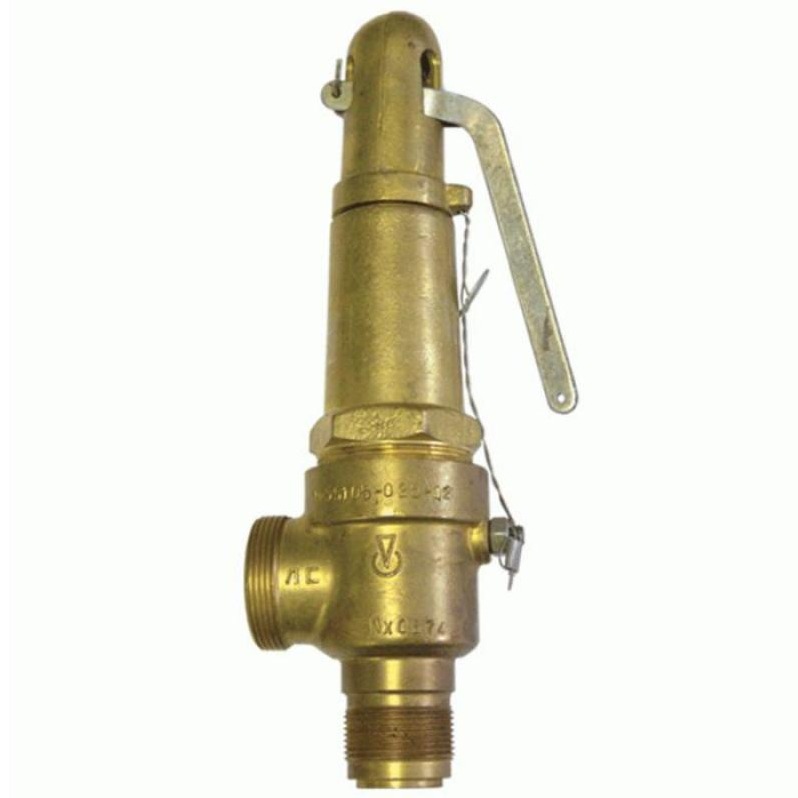

 Латунный

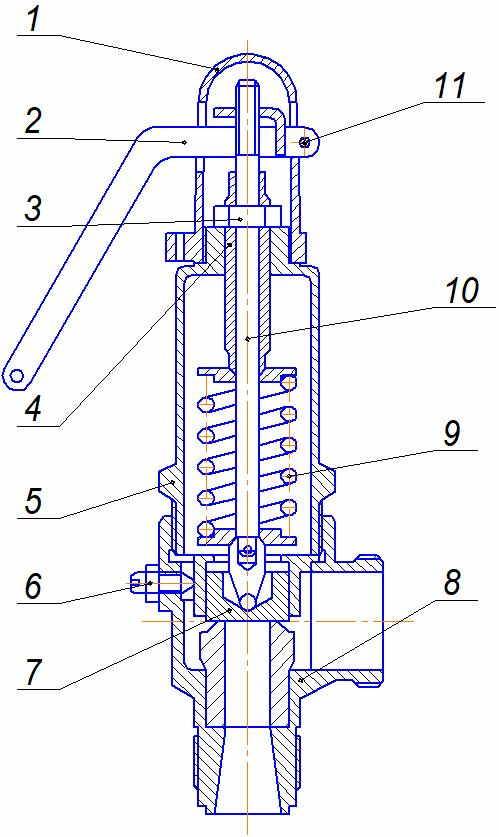

Чертёж 17б5бк:

Детали клапана 17б5бк:1 - Корпус клапана, 2 - Золотник, 3 - Винт регулировочный, 4 - Шток ,
5 - Пружина, 6 - Подрыв, 7 - Колпак, 8 - Рукоятка , 9 - Втулка направляющая, 10 - Стакан

При заказе клапана 17б5бк  необходимо знать

Диаметр клапана 17б5бк   - Ду.

Давление клапана 17б5бк  – Ру.

Присоединение клапана 17б5бк

Среда в которой используется клапан 17б5бк
