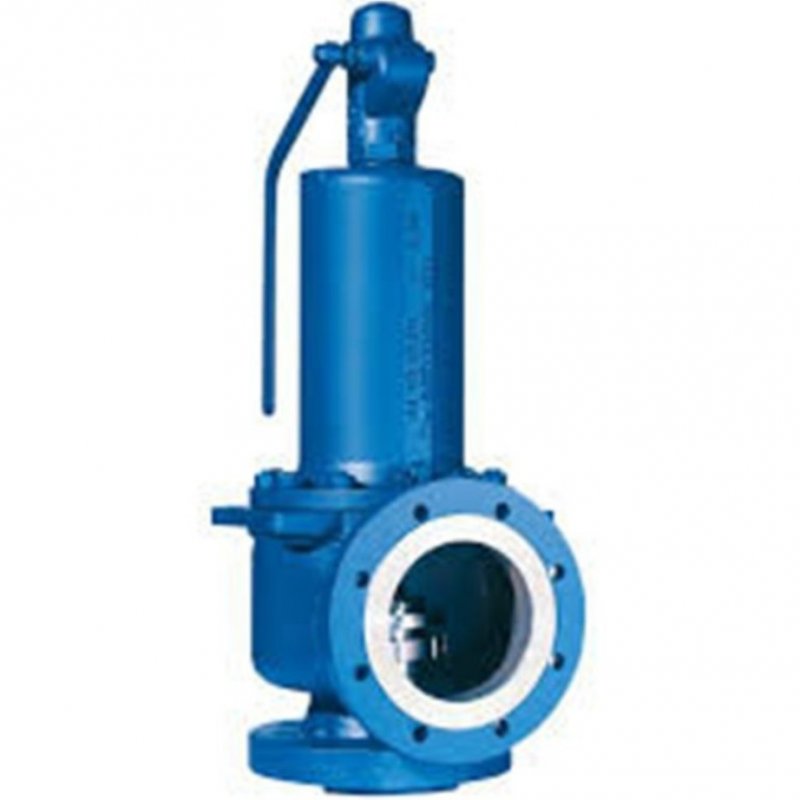

Клапан предохранительный стальной 17с12нж

17с12нж
Клапан предохранительный малоподъемный

Применяются для защиты оборудования от недопустимого превышения давления сверх установленного и применяются на резервуарах, котлах, емкостях, сосудах и трубопроводах для автоматического сброса рабочей среды в атмосферу или отводящий трубопровод.

Технические характеристики:

Таблица фигур: 17с12нж;

Номер чертежа: Р 5324-050;

Рабочая среда: жидкая или газообразная неагрессивная среда, аммиак;

Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;

Материал корпуса: углеродистая сталь;

Герметичность затвора: по классу "А", "В" ГОСТ 9544-93;

Климатическое исполнение: У1 по ГОСТ 15150-69;

Рабочее давление: 16 кгс/см2;

Способ управления: ручной.

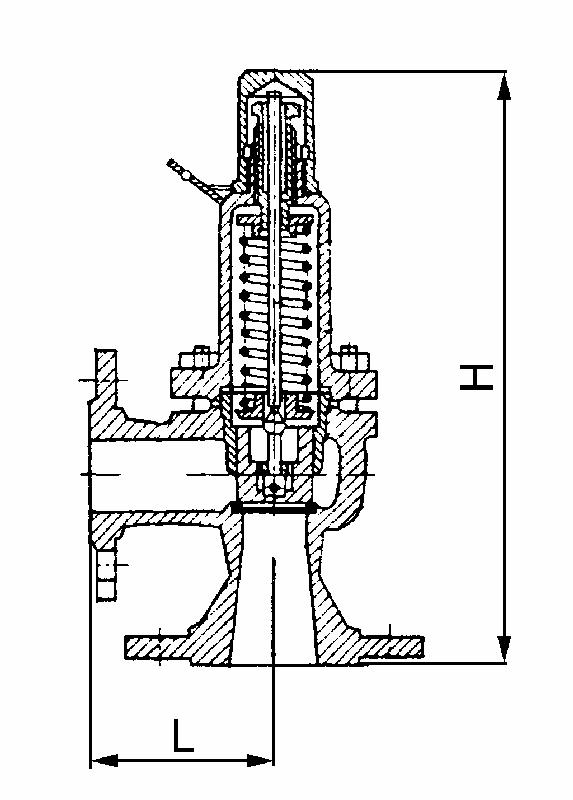

Конструкция предохранительного малоподъемного клапана 17с12нж

1) Золотник; 2) Пружина; 3) Корпус; 4) Шток; 5) Рукоятка.
Типовые размеры:
