Клапан предохранительный стальной 17с7нж
Назначение: 17с7нж — клапан предохранительный пружинный полноподъемный фланцевый без ручного подрыва предназначен для защиты оборудования от недопустимого превышения давления путем автоматического сброса избытка рабочей среды в атмосферу или отводящий трубопровод.
Рабочая среда: вода, пар, воздух, нефтепродукты, другие жидкие и газообразные среды, нейтральные к материалам деталей клапана. Температура рабочей среды: от минус 40ºС до 450ºС.
Номинальное давление: 1,6 (16) МПа (кгс/см²).
Присоединение к трубопроводу: фланцевое ГОСТ 12815-80:
входные фланцы — исп.1, ряд 2, РN 1,6 МПа, Ду-50, Ду-80, Ду-100 и Ду-150;
выходные фланцы — исп.1, ряд 2, РN 0,6 МПа, Ду-80, Ду-100, Ду-150 (РN 1,6 МПа) и Ду-200 соответственно.
Материал основных деталей:
Корпус, крышка, колпак — сталь 25Л ГОСТ 977;
Золотник, седло, шток, перегородка — сталь 20Х13 ГОСТ 5632;
Пружина — сталь 50ХФА ГОСТ 14959.
Производитель: Старооскольский арматурный завод (ООО «Арма-Пром»), РФ.
В отличие от клапана 17с6нж, конструкция 17с7нж не предусматривает устройства для ручного открытия («ручного подрыва»), и за исключением меньшей строительной высоты и массы, клапан имеет аналогичные габаритные и присоединительные размеры. Установочное положение клапана 17с7нж на трубопроводе — вертикальное, колпаком вверх. Направление подачи среды — под золотник, по стрелке, на лицевой стороне корпуса 17с7нж. Рабочие среды, проходящие через клапан 17с7нж, не должны содержать механических примесей.

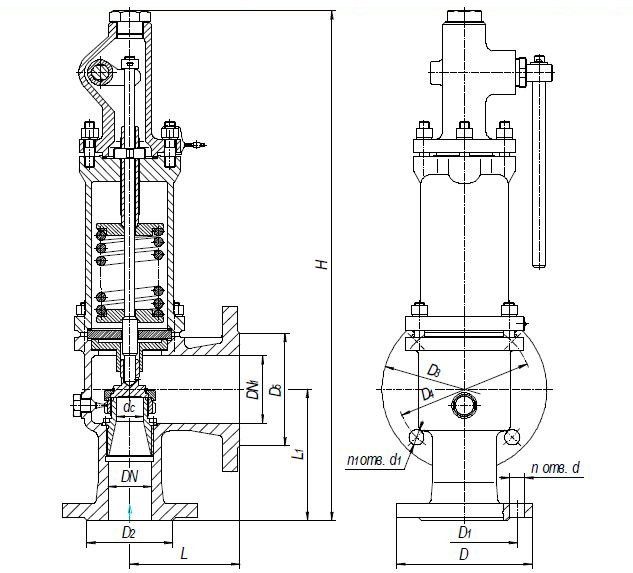

Габаритно-массовые и присоединительные размеры клапана 17с7нж:
| DN | D | D1 | D2 | DN1 | D3 | D4 | D5 | L | L1 | H | dc | n | d | n1 | d1 | Масса кг |
| 50 | 160 | 125 | 99 | 80 | 185 | 150 | 124 | 130 | 155 | 530 | 33 | 4 | 18 | 4 | 18 | 25 |
| 80 | 195 | 160 | 132 | 100 | 205 | 170 | 144 | 150 | 175 | 605 | 40 | 4 | 18 | 4 | 18 | 38 |
| 100 | 215 | 180 | 156 | 150 | 280 | 240 | 211 | 160 | 200 | 715 | 48 | 8 | 18 | 8 | 22 | 61 |
| 150 | 280 | 240 | 211 | 200 | 315 | 280 | 254 | 205 | 245 | 850 | 75 | 8 | 22 | 8 | 18 | 91 |
При заказе клапанов предохранительных, в том числе 17с7нж, следует указывать наименование (таблицу фигур) изделия, номинальное давление, диаметр условного прохода, давление настройки пружины и (или) диапазон настройки. Например, клапан 17с7нж, PN16, DN50, Pн3 (2,5-4)
Диапазоны давлений настройки пружин предохранительного клапана 17с7нж:
| Условное обозначение диапазона (номер пружины) |
Диапазон давлений настройки пружины Pн, кгс/см² |
Давление начала открытия Рно |
Давление полного открытия Рпо |
Давление начала закрытия Рз |
Допустимая протечка в затворе, см3/мин |
| 17с7нж Ду-50 -10 | 0,5-1,2 | 1,05Рн | Pн+0,05 для Рн≤0,3 МПА1,15Рн для Рн>0,3 МПА |
≥0,8Рн | 5 |
| 17с7нж Ду-50 -11 | 1,2-2,5 | ||||
| 17с7нж Ду-50 -12 | 2,5-4,0 | ||||
| 17с7нж Ду-50 -13 | 4,0-8,0 | ||||
| 17с7нж Ду-50 -14 | 8,0-16,0 | ||||
| 17с7нж Ду-80 -30 | 0,5-1,2 | 10 | |||
| 17с7нж Ду-80 -31 | 1,2-3,0 | ||||
| 17с7нж Ду-80 -32 | 3,0-5,0 | ||||
| 17с7нж Ду-80 -33 | 5,0-8,0 | ||||
| 17с7нж Ду-80 -34 | 8,0-16,0 | ||||
| 17с7нж Ду-100 -50 | 0,5-1,0 | 15 | |||
| 17с7нж Ду-100 -51 | 0,8-1,6 | ||||
| 17с7нж Ду-100 -52 | 1,5-3,0 | ||||
| 17с7нж Ду-100 -53 | 2,5-4,5 | ||||
| 17с7нж Ду-100 -54 | 4,5-8,0 | ||||
| 17с7нж Ду-100 -55 | 8,0-16,0 | ||||
| 17с7нж Ду-150 -70 | 0,5-1,5 | 20 | |||
| 17с7нж Ду-150 -71 | 1,5-3,0 | ||||
| 17с7нж Ду-150 -72 | 3,0-5,0 | ||||
| 17с7нж Ду-150 -73 | 5,0-8,0 | ||||
| 17с7нж Ду-150 -74 | 8,0-12,0 | ||||
| 17с7нж Ду-150 -75 | 12,0-16,0 |
