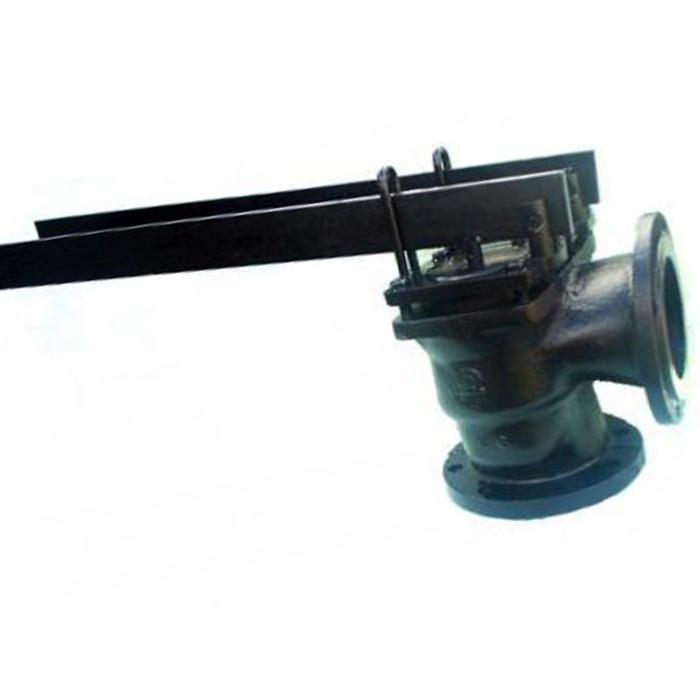

Клапан предохранительный чугунный 17ч19бр
Описание:
Клапан 17ч19бр предохранительный рычажно-грузовой однорычажный фланцевый чугунный предназначен для сброса среды при повышении сверхдопустимого давления в технических линиях стационарных паровых и водогрейных котлов (в частности для котлов ДКВР) , резервуарах или системных трубопроводах. Изготавливаются клапаны 17ч19бр диаметрами условными Ду80, Ду125, Ду150.
Технические характеристики:
| Параметр | Показатель | ||
|
Диаметр номинальный Dу, мм |
17ч19бр Ду80 | 17ч19бр Ду125 | 17ч19бр Ду150 |
| Масса без груза, кг | 34 | 64 | 100 |
|
Давление номинальное Pу, атмосфер |
16 | ||
|
Давление начала открытия (Рн.о.) клапанов |
|||
|
Давление полного открытия (Рп.о.) |
1,1 Рр не более | ||
|
Давление закрытия (Рз.) не менее |
0,85 Рр | ||
|
Температура рабочей среды оС |
От - 15 до +225 | ||
|
Рабочая среда |
Вода, пар и другие жидкие и газообразные среды нейтральные по отношению к серому чугуну. | ||
|
Температура окружающей среды оС |
От 0 до +55 | ||
|
Коэффициент расхода d, не менее |
0,1 - для пара и других газообразных сред;
0,05 - для жидких сред, при наименьшем внутреннем диаметре в проточной части седла, dc, мм |
||
| 40 | 70 | 90 | |
|
Допускаемые протечки в затворе при рабочем давлении не более: При изготовлении (ПСИ) |
6 см3/мин | ||
|
После наработки назначенного ресурса до ремонта |
12 см3/мин | ||
|
Изготовление и поставка |
ТУ У 3.22.21656495.013-98 | ||
