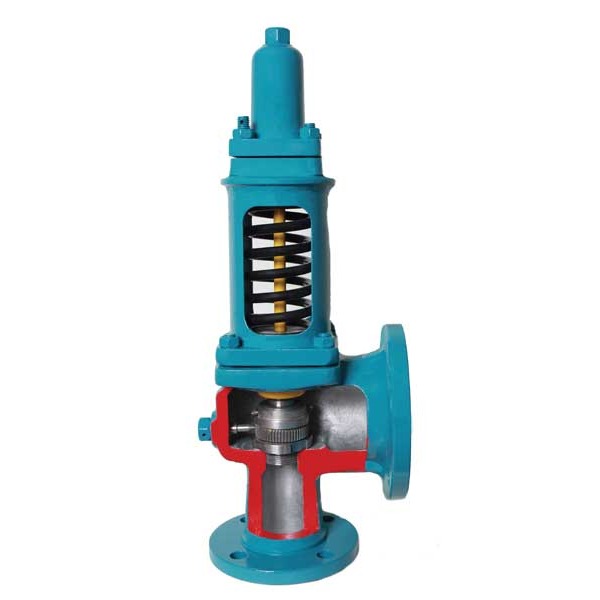

Клапан предохранительный стальной 17с18нж, 17лс18нж, 17нж18нж, 17нж18нж1 (СППКР)

Клапан предохранительный 17с18нж, 17лс18нж, 17нж18нж, 17нж18нж1 (СППКР) Ду25-100 Ру160 предназначен для автоматического выпуска среды при повышении давления сверх установленного в сосудах, аппаратах или трубопроводах для нефтеперерабатывающей, нефтегазодобывающей, нефтехимической, газовой и энергетической отраслей промышленности.
Присоединение к трубопроводу – фланцевое по ГОСТ 12815-80
(исп. 7, ряд 2 PN 160 кгс/см2 – на входе; исп. 3 ряд 2 PN 40 кгс/см2 – на выходе).
Рабочая среда – вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и другие среды, не агрессивные к применяемым материалам.
Материал корпуса, температура рабочей среды и климатическое исполнение:
17с18нж – сталь 20Л, от -40°С до +425°С, У1;
17лс18нж – сталь 20ГЛ, от -60°С до +425°С, ХЛ1;
17нж18нж – сталь 12Х18Н9ТЛ, от -60°С до +600°С, УХЛ1;
17нж18нж1 – сталь 12Х18Н12М3ТЛ, от -60°С до +100°С, УХЛ1.
Клапаны СППКР – с устройством для ручного (принудительного) открытия клапана.
Давление закрытия клапанов, Рз – не менее 0,8 Рн.
Герметичность затвора по ГОСТ 31294-2005, ТУ.
Изготовление и поставка по ТУ 3742-023-57146717-2006.

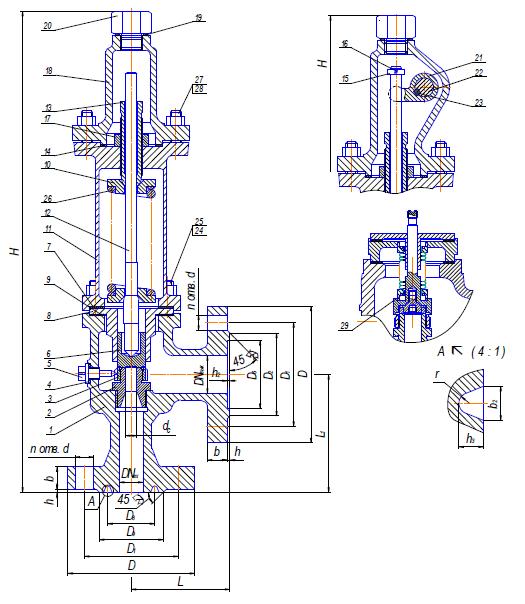

Габаритные и присоединительные размеры

17с18нж, 17лс18нж, 17нж18нж, 17нж18нж1 (СППКР)
