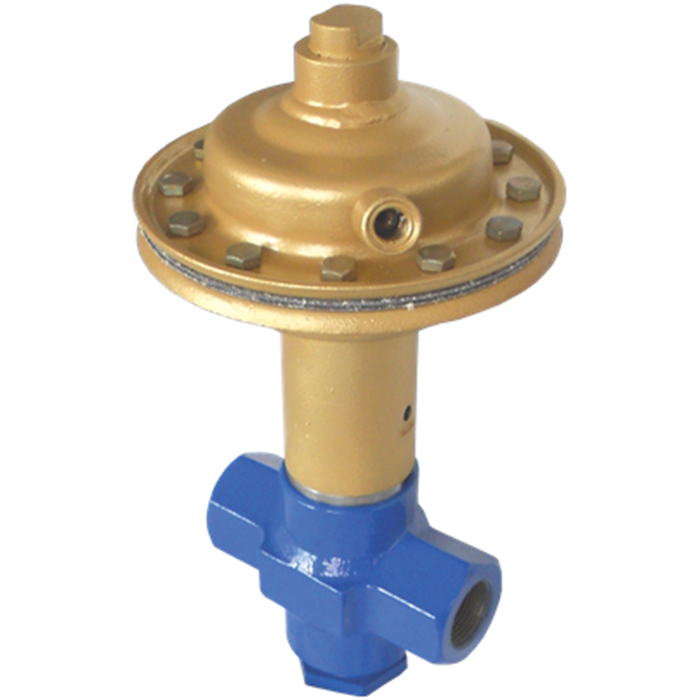

Клапан импульсный ИК-25
Применение
Клапан является исполнительным устройством гидравлических регуляторов и устройств защиты, предназначен для работы в качестве ускорителя в схемах регулирования давления и автоматической защиты (рассечки) тепловых сетей для увеличения скорости срабатывания регулирующих клапанов больших размеров.
Клапан может применяться как исполнительное устройство в гидравлических регуляторах давления, перепада давления расхода, уровня или температуры непрямого действия в комплекте с приборами РД-3М или ПТ-1, а также как разделительное трехходовое исполнительное устройство.
Устройство
|
1 - Пробка 2 - Затвор 3 - Седло 4 - Корпус 5 - Сальниковый узел 6 - Пружина 7 - Шток 8 - Гидропривод 9 - Штуцер 10 - Пробка |
Принцип работы
Принцип действия клапана заключается в изменении расхода, проходящей через него среды, в зависимости от изменения величины командного давления Рх, поступающего в гидропривод клапана от приборов РД-3М или ПТ-1.
Положение и способ монтажа
Для подсоединения командного давления (Рх) рекомендуется трубка Днар=10 мм, Двн=8мм, L= 500 мм из монтажного комплекта.
Все линии, соединяющие запорные вентили с красномедными трубками прибора, выполняются стальными трубами (труба Ц-Р-15х2,8 ГОСТ 3262-75) с использованием специального переходника. Перед клапаном рекомендуется устанавливать фильтр сетчатый ФСФ.
Технические характеристики ИК-25
|
Регулируемая среда |
сетевая вода |
|
Диаметр условного прохода, Ду, мм |
25 |
|
Условное давление среды, Ру, МПа: Регулируемой Регулирующей (рабочей) |
≥ 1,6 ≥ 1,0 |
|
Температура среды, 0С: Регулируемой Регулирующей |
≥ 180 ≥ 70 |
|
Коэффициент пропускной способности, Kv, м3/ч |
8±2 |
|
Габаритные размеры, мм |
170х293х321 |
|
Масса, кг |
11,5 |
Схема монтажа ИК-25
|
Схема монтажа ИК-25 как исполнительного устройства |
Схема монтажа ИК-25, как трехходового устройства |
 |
 |
