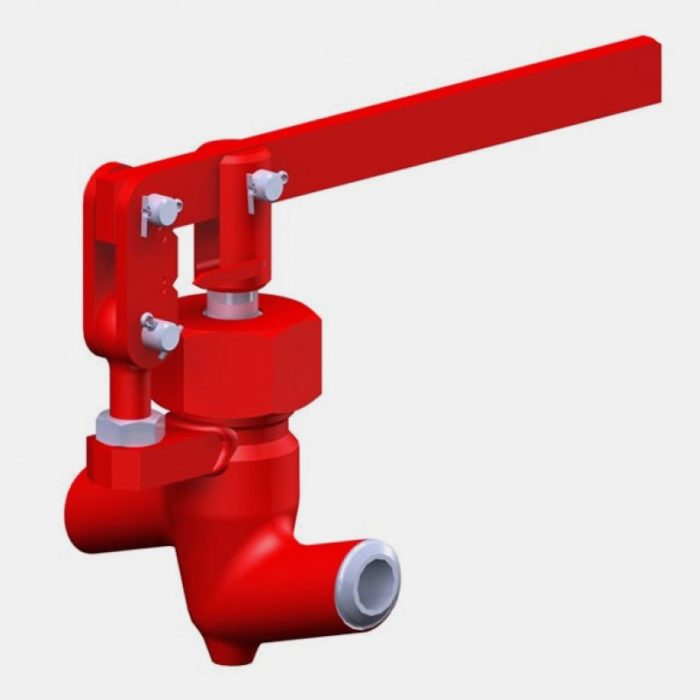

Клапан регулирующий игольчатый стальной 9с-3-3-2

Условия эксплуатации регулирующего игольчатого клапана 9с-3-3-2:

• Температура рабочей среды: до + 425°С;
• Температура окружающей среды: от -40 до +70°С;
• Рабочая среда: вода, пар, неагрессивные и слабоагрессивные жидкости и газы, нефтепродукты;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  «У»;
• Клапаны должны эксплуатироваться в помещениях с температурой от -40 до +70оС и относительной влажностью до 90%;
• Направление потока среды: под тарелку;

Технические данные регулирующего игольчатого клапана 9с-3-3-2:

• Привод: ручной (рычаг) или автоматически приводом типа МЭО-100/25-0.25У-99К;
• Номинальное давление PN, МПа (кгс/см²): 63;
• Присоединение к трубопроводу: под приварку;
• Установочное положение на трубопроводе: любое;
• Регламентирующий документ: ТУ 2913-001-15365247-2004;

Материалы основных деталей регулирующего игольчатого клапана 9с-3-3-2:

• Материал изделия (корпус): сталь 20 по ГОСТ 8479-70;
• Материал изделия (шпиндель) – сталь 20Х13;
• Материал изделия (седло, шток): 12Х18Н10Т в виде наплавки;
• Материал изделия (болт, гайка): 30ХМА по ГОСТ 20700;

Показатели надежности регулирующего игольчатого клапана 9с-3-3-2:

• Гарантийный срок эксплуатации: 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки товара заказчику;

Основные заводы производители регулирующего игольчатого клапана 9с-3-3-2:

• Место производства: Россия;
• Производитель 9с-3-3-2: «Сибэнергомаш», ЗАО «Барнаульский Котельный завод»;

• К монтажу, эксплуатации и обслуживанию клапанов допускается персонал, изучивший устройство клапанов, требования руководства по эксплуатации и имеющий навыки работы с данным оборудованием.
• К месту монтажа должен быть обеспечен доступ персонала для ремонта и обслуживания оборудования.
• Перед установкой клапана 9с-3-3-2 промыть и продуть систему трубопроводов. Перед монтажом оборудования проверить визуально состояние внутренних полостей и при необходимости промыть их и просушить, убрать консервационную смазку уайт-спиритом ГОСТ 3134-78, заглушки, очистить все детали от загрязнений, разобрать клапан, смазать поверхность шпинделя смазочным материалом (ГС-1, ГС-2 или подобные), проверить плавность хода шпинделя.
• Клапан 9с-3-3-2 присоединяется к трубопроводу при помощи сварки. При установке оборудования трубопровод должен быть отключен от системы.

Хранение и транспортировка регулирующего игольчатого клапана 9с-3-3-2:

• Консервация клапанов должна быть осуществлена в соответствии с ГОСТ 9.014-78 (группа 1-2, условия транспортирования ОЖ, вариант защиты ВЗ-1, вариант упаковки ВУ-9). При продолжительном хранении необходим периодический осмотр оборудования с заменой противокоррозионной смазки. Срок переконсервации – не менее 2 лет.
• Транспортировка клапана 9с-3-3-2 может производиться различными видами транспорта согласно ГОСТ 23170-78 (условие «Ж»). Для предохранения клапанов от загрязнения необходимо обеспечить наличие на оборудовании заглушек.
