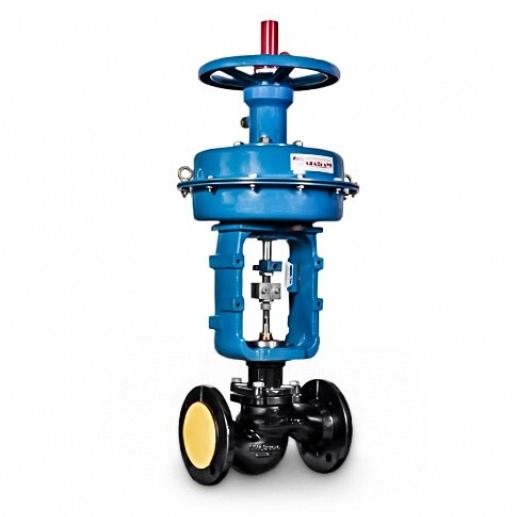

Клапан регулирующий чугунный 25ч37нж
Клапан регулирующий двухседельный фланцевый 25ч38нж - нормально закрытый и его аналог 25ч37нж - нормально открытый - клапаны регулирующие применяются в различных пунктах подачи отопления, вентиляционных системах и прочих объектах где требуется клапаны для автоматического регулирования технологических процессов. Благодаря двухседельной конструкции клапана плунжер дает стабильное и надежное регулирование потока. Клапаны поставляются в сборе с мембранными исполнительными механизмами - МИМ различной мощности.
Материал основных деталей клапана 25ч38нж ( 25ч37нж):
корпуса, крышки - чугун СЧ20;
плунжер, седло - сталь 20Х13;
уплотнение в затворе - "металл по металлу";
уплотнение сальниковое - графлекс.
Основные достоинства данных клапанов: применение, в качестве сальниковой набивки, графитовых колец позволяет увеличить срок службы узла сальника в несколько раз по сравнению с уплотнением из асбеста; клапаны выпускаются с линейной и равнопроцентной пропускной характеристикой
25ч37нж 25 - тип арматуры - клапан регулирующий;
ч - материал корпуса - серый чугун;
37 - номер модели;
нж - материал уплотнения - по маркировке нержавеющая сталь
Технические характеристики 25ч37нж, 25ч38нж
Условная пропускная способность Kvy - DN 25 - 3,2; 4,0; 6,3; 8; 10; 12,5; 16 м3/ч; DN 40 - 10; 16; 25; 40 м3/ч; DN 50 - 16; 25; 40; 63 м3/ч; DN 80 - 160 м3/ч; DN 100 - 250 м3/ч; DN 150 - 630 м3/ч; DN 200 - 1000 м3/ч; DN 250, 300 - 1600 м3/ч
Герметичность затвора - допустимые протечки в затворе - 0,1% от Kvy
Привод - мембранный исполнительный механизм МИМ ППХ. МИМ может быть укомплектован позиционером и ручным дублером.
Температура окружающей среды (воздуха) - от -30 до +50 oС Относительная влажность воздуха - от 30% до 80%
