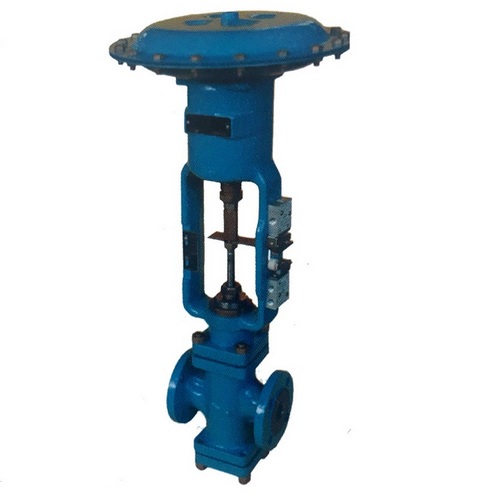

Клапаны отсечные 22нж32п с мембранно-исполнительным механизмом устанавливаются на трубопроводных магистралях и предназначены для упраления подачей среды.
Установочное положение клапанов - любое, рекомендуемое - ветикальное, мембранным приводом вверх.
Таблица фигура: 22нж32п
Номер чертежа: У 96503
Исполнение: Нормально закрытый
Материал Корпуса: сталь 12Х18Н9ТЛ
Присоединение: фланцевое по ГОСТ 12815-80 (исп.1, ряд 2)
Рабочая Среда: среды, по отношению к которым применяемые материалы коррозионностойки
Тип Давления: N
Pmax: 25
Tmax: 120
Тип: Клапаны отсечные

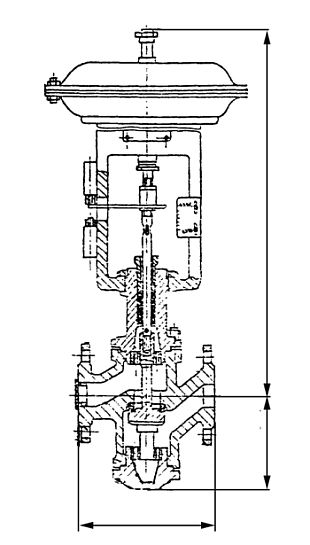

| Таблица фигура |
Номер чертежа |
|
Присоединение |
Привод |
DN |
L |
L1 |
H |
|
Масса |
| 22нж32п |
У 96503 |
|
фланцевое по ГОСТ 12815-80 (исп.1, ряд 2) |
пневматический МИМ |
25 |
160 |
114 |
660 |
|
30 |
| 22нж32п |
У 96503 |
|
фланцевое по ГОСТ 12815-80 (исп.1, ряд 2) |
пневматический МИМ |
32 |
180 |
112 |
660 |
|
34,7 |
| 22нж32п |
У 96503 |
|
фланцевое по ГОСТ 12815-80 (исп.1, ряд 2) |
пневматический МИМ |
40 |
200 |
124 |
660 |
|
43,2 |
| 22нж32п |
У 96503 |
|
фланцевое по ГОСТ 12815-80 (исп.1, ряд 2) |
пневматический МИМ |
50 |
230 |
124 |
660 |
|
46,3 |
| 22нж32п |
У 96503 |
|
фланцевое по ГОСТ 12815-80 (исп.1, ряд 2) |
пневматический МИМ |
80 |
310 |
157,5 |
700 |
|
70 |
