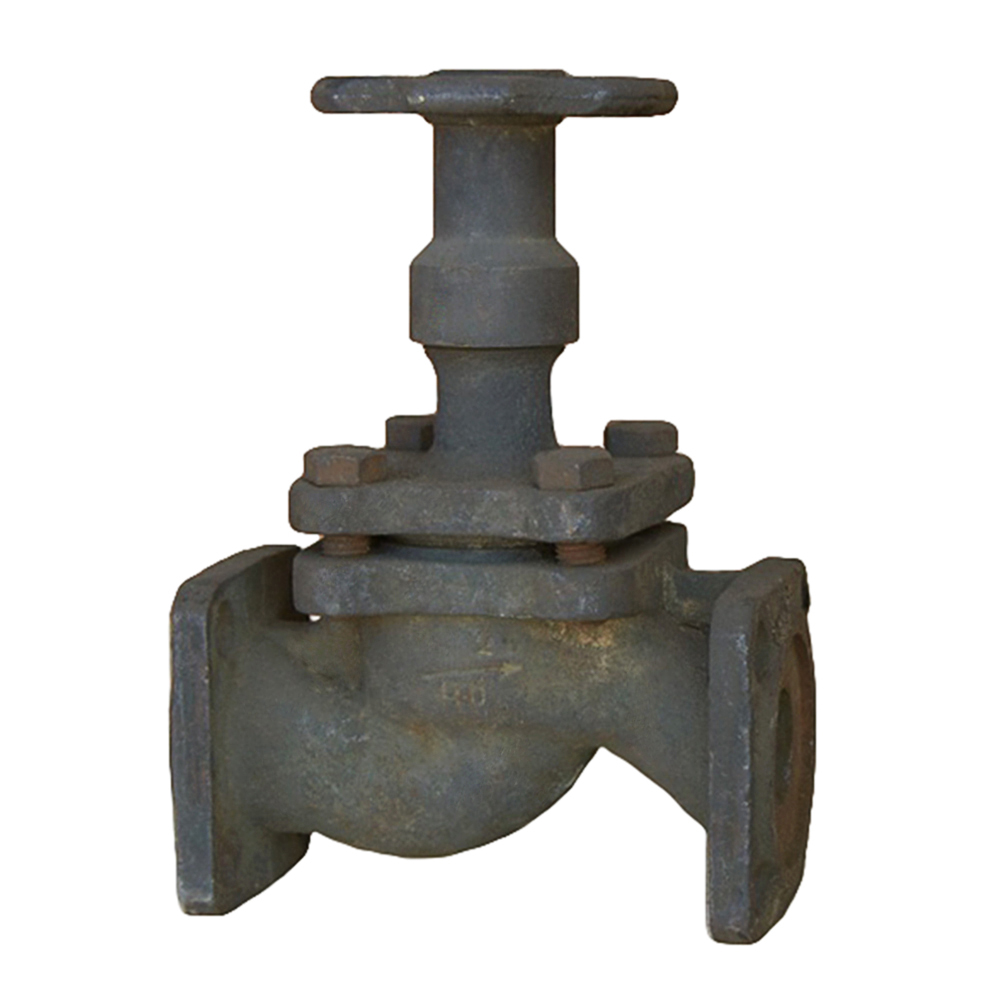

Вентиль чугунный 15кч80п

Клапан запорный проходной 15кч80п предназначен для использования в качестве запорного устройства для трубопроводов холодильных установок, работающих на хладоне, аммиаке, воде и паре с температурой рабочей среды до +150°С. Клапан изготавливается из ковкого чугуна марки КЧ30-6 и имеет фланцевое присоединение к трубопроводу. Клапан 15кч80п изготавливается условными диаметрами Ду32, Ду40, Ду50 мм.



Расшифровка 15кч80п маркировка, структура условного обозначения

15кч80п 15 - тип арматуры - клапан (вентиль);
кч - материал корпуса - ковкий чугун;
80 - номер модели;
п- материал уплотнения - пластмасса(фторопласт).

Технические характеристики 15кч80п
  • Привод: ручной;
  • Номинальное давление PN, МПа (кгс/см2): 2,5 (25);
  • Присоединение к трубопроводу: фланцевое;
  • Установочное положение на трубопроводе: любое;
  • Регламентирующий документ: ТУ 26-23-007-92;
  • Герметичность затвора по ГОСТ 9544-93:  «А»;
  • Таблица-фигура: 15кч80п;
  • Материал корпуса, крышки: чугун КЧ30-6;
  • Материал золотника, шпинделя: сталь;
  • Материал уплотнения в затворе: фторопласт;
Габаритные и присоединительные размеры 15кч80п
Таблица фигур Материал корпуса Давление (PУ), кгс/см2 Диаметр (ДУ), мм Рабочая среда Строит. длина, L Масса, кг
15кч80п чугун 16 32 хладон-12 и хладон-22 (с 10%-ным содержанием масел ХФ12-18, ХФ22-24, ХВ22в-16 и ХА-30) с температурой от -30°С до +120°С 180 7.8
40 200 10
50 230 12
100 350 47
