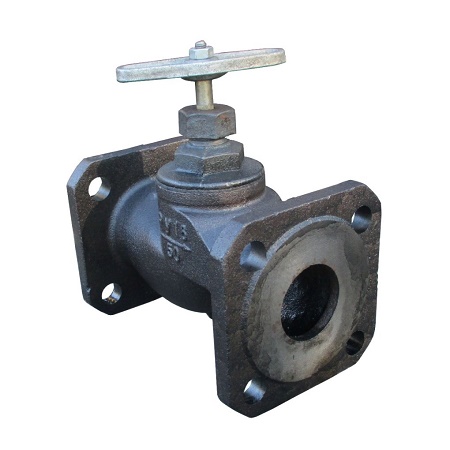

Вентиль чугунный 15кч34п

Назначение: вентиль 15кч34п применяется для установки на трубопроводах в качестве запорного устройства, а также для периодического включения или отключения части трубопровода.
Рабочая среда: вода, пар
Температура рабочей среды: до 225ºС
Номинальное давление: 1,6 (16) МПа (кгс/см²)
Присоединение к трубопроводу: фланцевое (исполнение 1)
Привод: ручной (маховик)
Материал корпуса: чугун КЧ 30-6-Ф
Герметичность затвора: класс С по ГОСТ 9544-2005

Клапан (вентиль) 15кч34п состоит из: 1 — корпуса, 4 — крышки, золотника (ковкий чугун КЧ 30-6-Ф), 5 — гайки накидной (ЛС 59-1 или КЧ 30-6), 2 — шпинделя (сталь 10кп или Л 63), 3 — прокладки (паронит ПОН-Б), 7 — кольца уплотнительного затвора (БР-3), 8 — маховика.
Вращением маховика обеспечивается поступательное движение шпинделя, который перемещаясь, поднимает или опускает золотник, тем самым открывая или закрывая проходное отверстие в седле клапана 15кч34п.

Установочное положение клапана (вентиля) 15кч34п на трубопроводе любое, подача рабочей среды – под золотник (по стрелке на корпусе). Рабочая среда не должна содержать механических примесей. Вентиль 15кч34п следует устанавливать на трубопроводе в местах доступных для осмотра и обслуживания.

Габаритно-массовые и присоединительные размеры вентиля 15кч34п:
