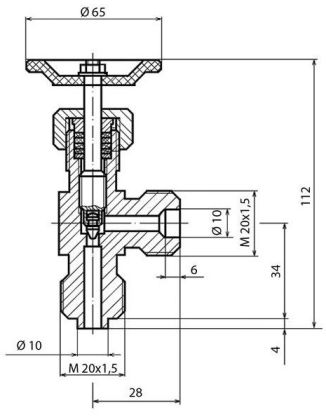

Клапан стальной 15с13бк
Вентиль (клапан запорный) 15с13бк запорный угловой предназначен для установки в качестве запорного устройства на трубопроводах холодильных установок для жидкого и газообразного аммиака, корродирующих сред, природного и сжиженного газа, а также других сред, не агрессивных к материалам деталей клапанов.
Присоединение к трубопроводу – цапковое М20х1,5.
Управление – ручное (маховик).
Рабочая среда:
15с13бк1 – жидкий и газообразный аммиак температурой от -40°С до +150°С;
15нж13бк – агрессивные среды по отношению к которым применяемые материалы коррозионностойки температурой до +300°С.
Герметичность затвора – класс "А" по ГОСТ 9544-93.
Материал корпуса и климатическое исполнение:
15с13бк1 (ВИЛН.491211.008) – сталь 20 (У2 по ГОСТ 15150-69);
15нж13бк (ВИЛН.491211.008-01) – сталь 12Х18Н9Т (У1 по ГОСТ 15150-69).
Гарантийный срок эксплуатации – 24 месяца.
Гарантийная наработка – 1500 циклов.
Изготовление и поставка по ТУ 3742-006-05749381-94.
DN |
L, мм
|
Hmax, мм
|
h
|
d
|
Масса (не более), кг
|
6
|
32
|
86
|
34
|
М20х1,5
|
0,32
|
10
|
48
|
100
|
50
|
М24х1,5
|
0,5
|
10М
|
48
|
105
|
50
|
М24х1,5
|
0,5
|
