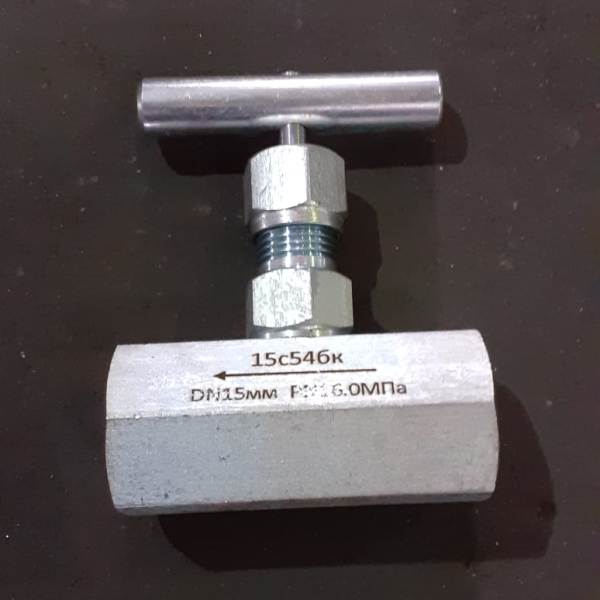

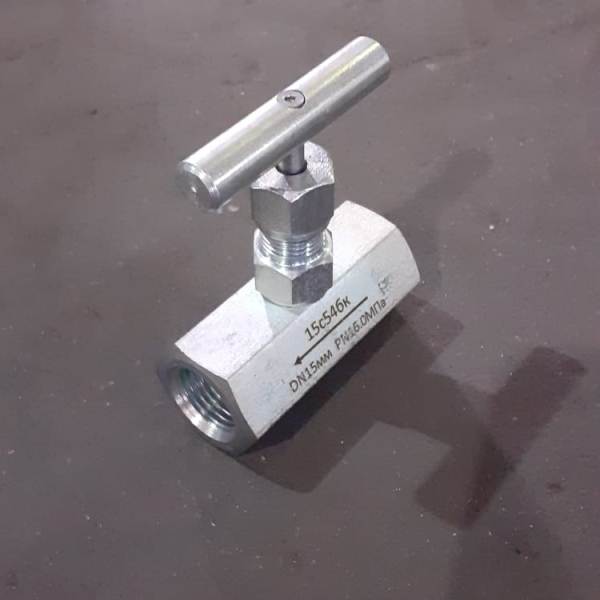

Вентиль стальной 15с54бк1
Клапан 15с54бк1 предназначен для применения в дифференциальных манометрах на линиях теплотехнического контроля общепромышленного назначения.
Технические характеристики:
- Рабочая среда: жидкие и газообразные среды неагрессивные к корпусным деталям вентиля.
- Температура рабочей среды: до 200ºС.
- Температура окружающей среды: не ниже минус 40ºС.
- Номинальное давление: 16,0 (160) МПа (кгс/см²).
- Присоединение к трубопроводу: муфтовое.
- Привод: ручной (маховик).
- Материал корпуса: сталь 40Х13; сталь 20.
- Герметичность затвора: «С» класс по ГОСТ 9544-2005.
Устройство и работа изделия.

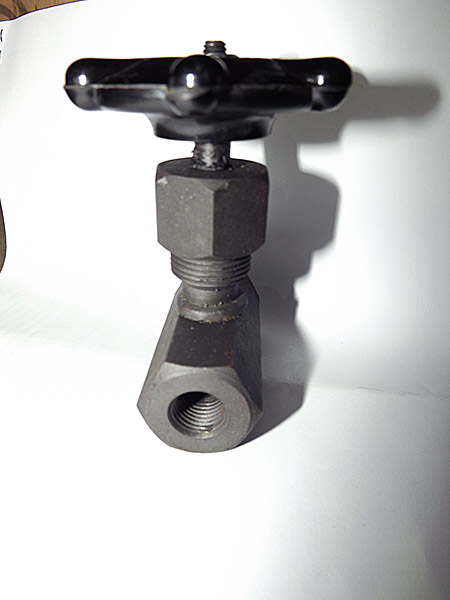

Клапан (вентиль) 15с54бк1 состоит из: корпуса, шпинделя, сальникового уплотнения (кольца из паронита ПОН ГОСТ 481-80, фторопласта 4 ГОСТ 10007-80Р), накидной гайки, маховика.
Вращением маховика обеспечивается поступательное движение шпинделя, который перемещаясь, поднимает или опускает золотник, тем самым открывая или закрывая проходное отверстие в седле клапана. Золотник выполнен с заостренным (игольчатым) профилем и изготовлен заодно со шпинделем, который садится в отверстие седла. Клинообразная форма запорного элемента обеспечивает большую надёжность, в сравнении с обычным вентилем с прямым седлом. Игольчатый вентиль при высоких давлениях не приводит к задирам в уплотнительных кольцах вентилей. Запорный вентиль 15с54бк1 — необходимый элемент при измерениях разницы между двумя отдельными давлениями в системах технического контроля. Для полного открытия вентиля достаточно повернуть маховик против часовой стрелки на три оборота.
Рабочее положение клапана.
Установочное положение клапана (вентиля) 15с54бк1 на трубопроводе любое, подача рабочей среды – под золотник (по стрелке на корпусе). Рабочая среда не должна содержать механических примесей. Вентиль следует устанавливать на трубопроводе в местах доступных для осмотра и обслуживания.
Инструкция по эксплуатации.
- К монтажу и эксплуатации оборудования допускаются лица, изучившие требования инструкции по монтажу и эксплуатации вентилей, правил техники безопасности и имеющие навыки работы с вентилями.
- Перед монтажем 15с54бк1 проверить состояние резьб на присоединительных концах, отсутствие посторонних частиц в его полостях.
- При монтаже, разборке и сборке возможность загрязнения и попадания посторонних частиц во внутренние полоси 15с54бк1 должна быть исключена.
- При обнаружении в полостях 15с54бк1 посторонних частиц (песка, грязи и т.п.) вентиль должен быть промыт и продут воздухом.
| Наименование, условный проход |
Присоединительные размеры | Строительная длина L, мм |
Высота H, не более, мм |
Масса m, не более, кг |
| 15с54бк1 Ду-6 | резьба на обоих концах внутренняя трубная коническая 1/4″ | 64 | 100 | 0,5 |
| 15с54бк1 Ду-15 | резьба на обоих концах внутренняя трубная коническая 1/2″ | 68 | 100 | 0,6 |
| 15с54бк1 Ду-20 | резьба на обоих концах внутренняя трубная коническая 3/4″ | 75 | 110 | 0,7 |
| 15с54бк1 Ду-25 | резьба на обоих концах внутренняя трубная коническая 1″ | 75 | 110 | 1,0 |
