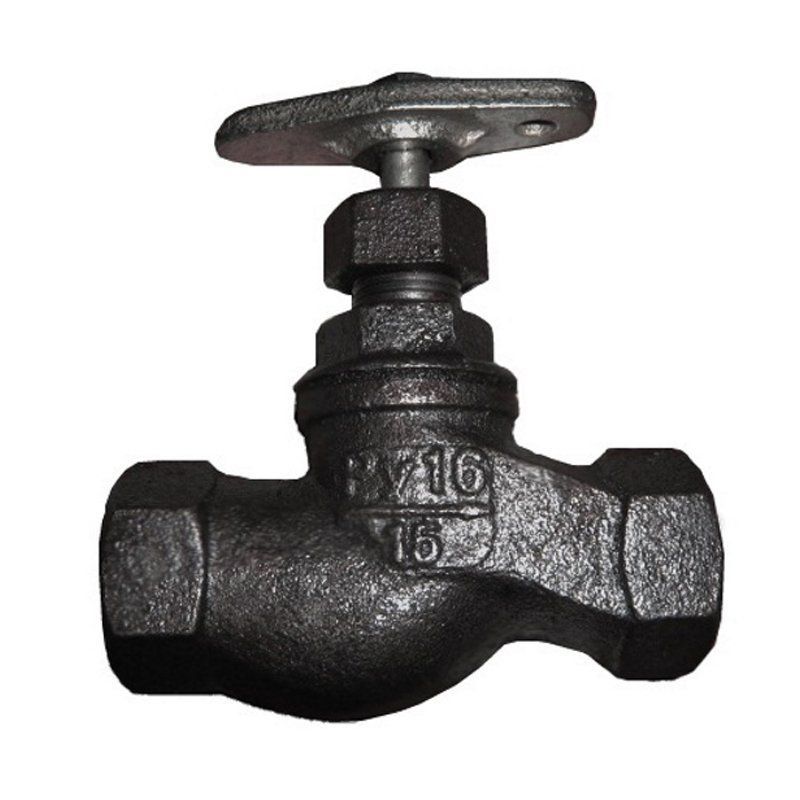

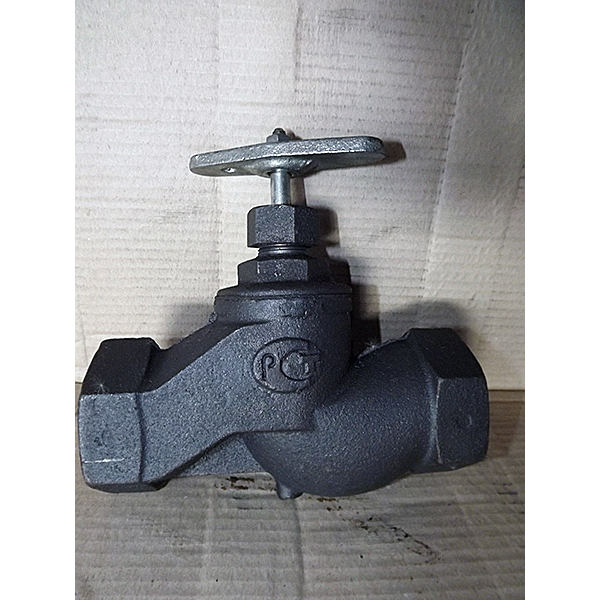

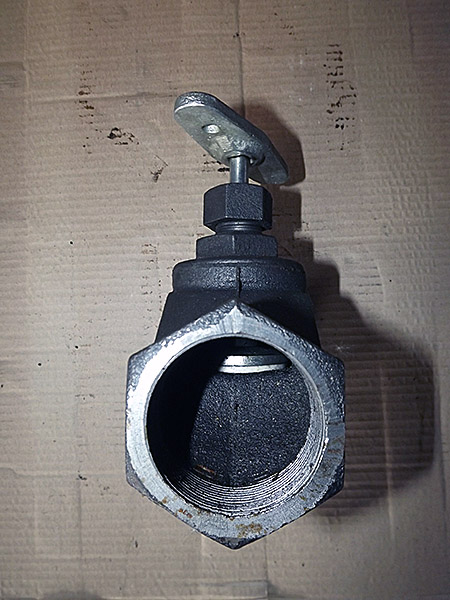

Вентиль чугунный 15кч18п

Устройство и работа изделия.

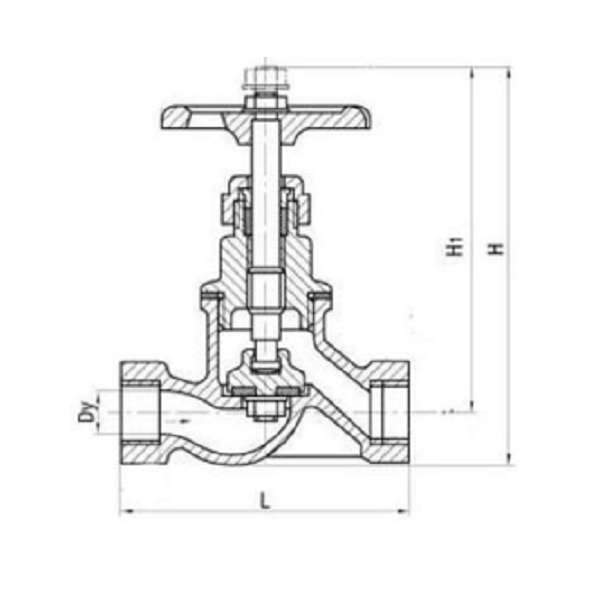

Клапан (вентиль) 15кч18п состоит из корпуса, крышки, узла затвора, шпинделя, золотника, маховика. Соединение корпуса вентиля 15кч18п с крышкой — резьбовое. Уплотнение шпинделя сальниковое. Подтяжка сальника производится накидной гайкой. Соединение шпинделя с золотником осуществляется завальцовкой. Вращением маховика обеспечивается поступательное движение шпинделя, который перемещаясь, поднимает или опускает золотник, тем самым открывая или закрывая проходное отверстие в седле клапана 15кч18п.

Рабочее положение клапана.

Установочное положение клапана (вентиля) 15кч18п на трубопроводе любое, подача рабочей среды – под золотник (по стрелке на корпусе). Рабочая среда не должна содержать механических примесей. Вентиль 15кч18п следует устанавливать на трубопроводе в местах доступных для осмотра и обслуживания.

Инструкция по эксплуатации.

  • К монтажу, эксплуатации и обслуживанию клапанов допускается персонал, обслуживающий объект, изучивший устройство клапанов, правила техники безопасности, требования инструкции по эксплуатации и имеющие навыки работы с клапанами.
  • При монтаже клапана 15кч18п на трубопроводе крепление труб не должно создавать напряжение в корпусе клапана.
  • После установки клапанов 15кч18п на трубопровод необходимо проверить герметичность прокладочных соединений и сальника, мест соединений клапана с трубопроводом, работоспособность клапана.

Указание мер безопасности.

Запрещается производить работы по устранению дефектов при наличии давления в трубопроводе и использовать вентиль15кч18п в качестве регулирующего (дросселирующего) устройства.
