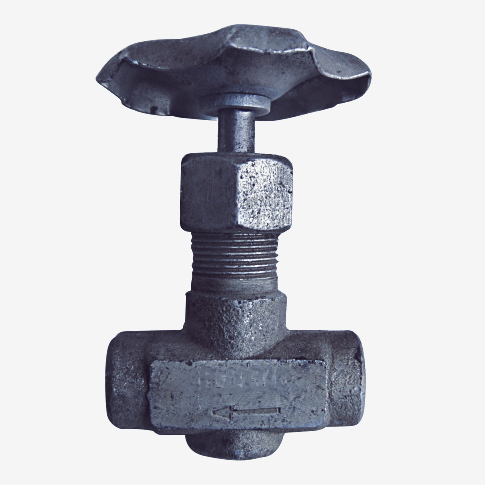

Клапан стальной 15с80бк
Клапан 15с80бк проходной муфтовый используется на трубопроводах в качестве запорного устройства для воздуха и воды при температуре до +100°С. Устанавливается клапан в любом положении в местах, доступных для его осмотра и технического обслуживания. Клапан имеет ручное управление. Присоединение клапана к трубопроводу – муфтовое. Запорный клапан 15с80бк изготавливается условным диаметром Ду6 мм (G 1/4“).
- Привод: ручной;
- Номинальное давление PN, МПа (кгс/см2): 1,6 (16);
- Присоединение к трубопроводу: муфтовое (G 1/4“) по ГОСТ 6357-81;
- Установочное положение на трубопроводе: любое;
- Регламентирующий документ: ТУ 26-07-1090-74;
- Таблица-фигура: 15с80бк;
- Условное обозначение: ЗВ-2М;
- Материал корпуса: сталь 30;
- Материал клапана: сталь 40х13;
|
Обозначение |
Ду |
L, мм |
H, мм |
Масса, кг |
|---|---|---|---|---|
|
15с80бк Ду6 |
6 |
40 |
75 |
0,22 |
