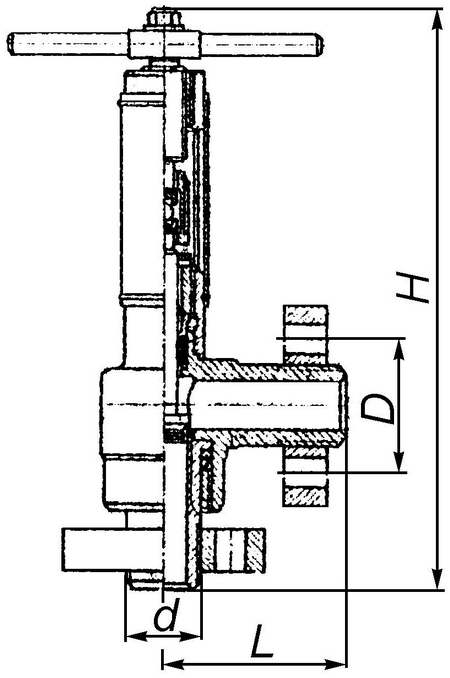

Клапан стальной 22лс69нж

Клапан запорный угловой 22лс69нж является специальным и предназначен для установки на трубопроводах в качестве запорного устройства и служит для переодического или разового перекрытия потока рабочей среды (жидкой или газообразной).

Присоединение к трубопроводу клапана 22лс69нж: фланцевое с линзовым уплотнением или под приварку.

Подача среды - под золотник. В технически обоснованных случаях допускается подача среды на золотник, при этом количественные показатели надёжности снижаются на 15%.

Управление клапана - ручное.

Клапан угловой 22лс69нж изготавливается по ТУ 26-07-1369-85.

Таблица фигура: 22лс69нж, 22лс69нж1

Номер чертежа: УФ 23032

Материал Корпуса: сталь 18ХГ

Присоединение: под приварку, фланцевое, фланцевое с КОФ

Рабочая Среда: жидкие и газообразные среды, нейтральные к материалам основных деталей

Тип Давления: N

Pmax: 400

Tmin: -40

Tmax: 250

Тип: Клапаны запорные (вентили)

22лс69нж

УФ 23032



фланцевое по ГОСТ 9399-81

ручной (маховик)

6

80



210

3,3

22лс69нж

УФ 23032



фланцевое по ГОСТ 9399-81

ручной (маховик)

10

85



215

4,9

22лс69нж

УФ 23032



фланцевое по ГОСТ 9399-81

ручной (маховик)

15

95



236

5,8

22лс69нж

УФ 23032



фланцевое по ГОСТ 9399-81

ручной (маховик)

25

110



410

14,8

22лс69нж

УФ 23032



фланцевое по ГОСТ 9399-81

ручной (маховик)

32

120



435

18,3

22лс69нж

УФ 23032



фланцевое по ГОСТ 9399-81

ручной (маховик)

40

150



475

24,3
