Вентиль чугунный 15кч16п1

Назначение: вентиль 15кч16п1 применяется для установки на трубопроводах в качестве запорного устройства, а также для периодического включения или отключения части трубопровода.
Рабочая среда: вода, пар.
Температура рабочей среды: до 225ºС
Номинальное давление: 2,5 (25) МПа (кгс/см²)
Присоединение к трубопроводу: фланцевое (исполнение 1)
Привод: ручной (маховик)
Герметичность затвора: класс С по ГОСТ 9544-2005

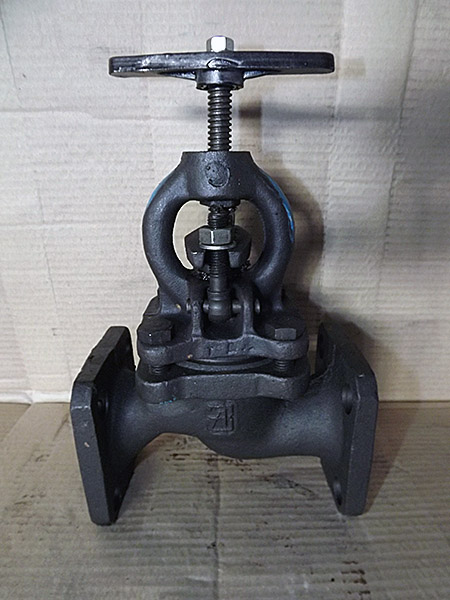

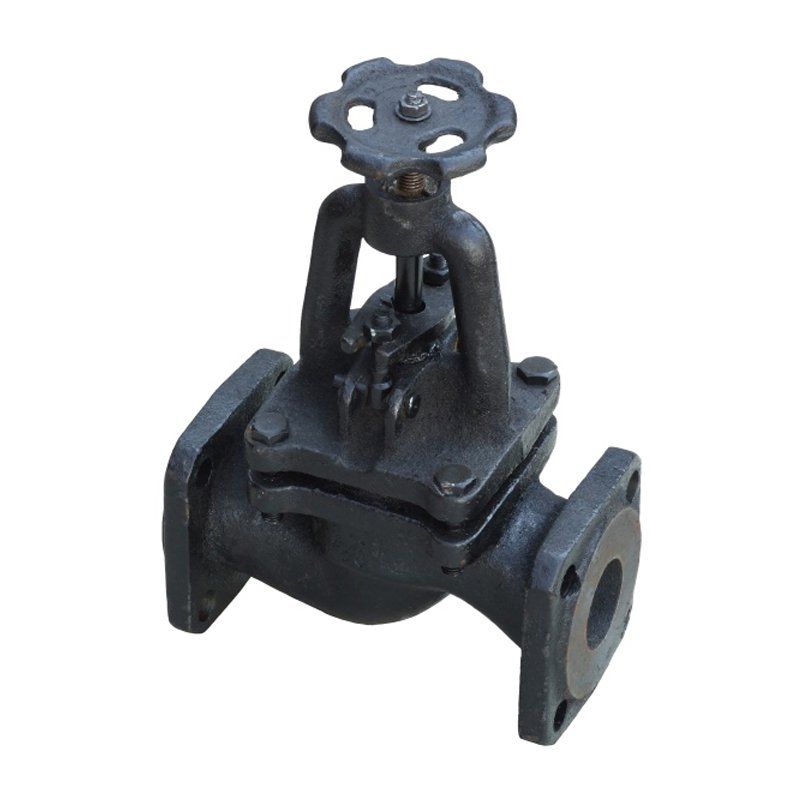

Клапан (вентиль) 15кч16п1 состоит из корпуса, крышки, золотника, сальникового фланца, шпинделя, прокладки, кольца уплотнительного затвора, маховика.
Вращением маховика обеспечивается поступательное движение шпинделя, который перемещаясь, поднимает или опускает золотник, тем самым открывая или закрывая проходное отверстие в седле 15кч16п1.

Материал основных деталей:

• Корпус, крышка, золотник, сальниковый фланец — ковкий чугун КЧ 30-6-Ф
• Шпиндель — сталь 20; А12
• Прокладка — паронит ПОН-Б
• Узел затвора — БР-3; фторопласт-4

Установочное положение 15кч16п1 на трубопроводе любое, подача рабочей среды – под золотник (по стрелке на корпусе). Рабочая среда не должна содержать механических примесей. 15кч16п1 следует устанавливать на трубопроводе в местах доступных для осмотра и обслуживания.

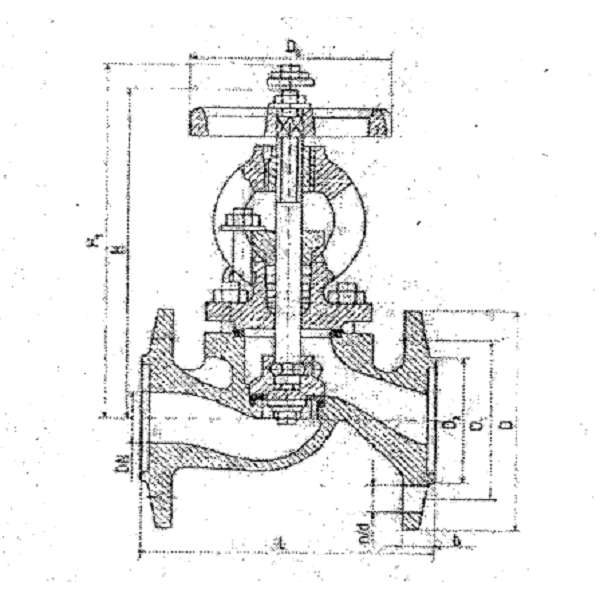

Габаритно-массовые и присоединительные размеры вентиля 15кч16п1:

Наименование, условный проход	Строительная длина L, мм	Высота H, мм	Масса m, кг	Диаметр отверстия под болт d, мм	Количество отверстий под болты n, шт
15кч16п1 Ду32	180	224	7,16	18	4
15кч16п1 Ду40	200	235	9,64	18	4
15кч16п1 Ду50	230	235	11,64	18	4
15кч16п1 Ду65	290	295	24,54	18	8
15кч16п1 Ду80	310	325	32,00	18	8
