Клапан сильфонный вакуумный 15б24р

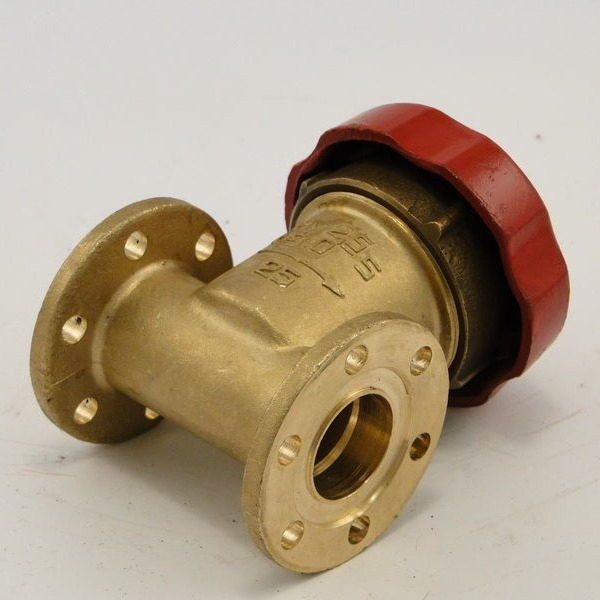

Клапан 15б24р сильфонный вакуумный латунный фланцевый используется на трубопроводах в качестве запорного устройства для перекрывания инертных газов и воздуха рабочим давлением до 0,25 МПа (2,5 кгс/см²) и вакуума 1,3*10^-3 Па (1*10^-5 мм рт. ст.). Температура рабочей среды - от минус 20°С до плюс 60°С. Изготавливаются сильфонные клапаны 15б24р диаметром условным Ду25. Рабочая среда подается по направлению стрелки на корпусе клапана. Клапан устанавливается в любом положении на трубопроводе, управление-ручное (маховик). Условия эксплуатации - по категории 2 ГОСТ 15150-69.

В открытом состоянии вентиля золотник находится в крайнем верхнем положении. Для закрытия вентиля 15б24р маховик необходимо вращать по часовой стрелке. При этом золотник свинчивается со шпинделем, перекрывая седло. Открытие вентиля производится вращением маховика против часовой стрелки. Усилие на маховике - не более 22 кгс.

Гарантийный срок - 2 года со дня ввода в эксплуатацию. Гарантийная наработка - 5500 циклов.
