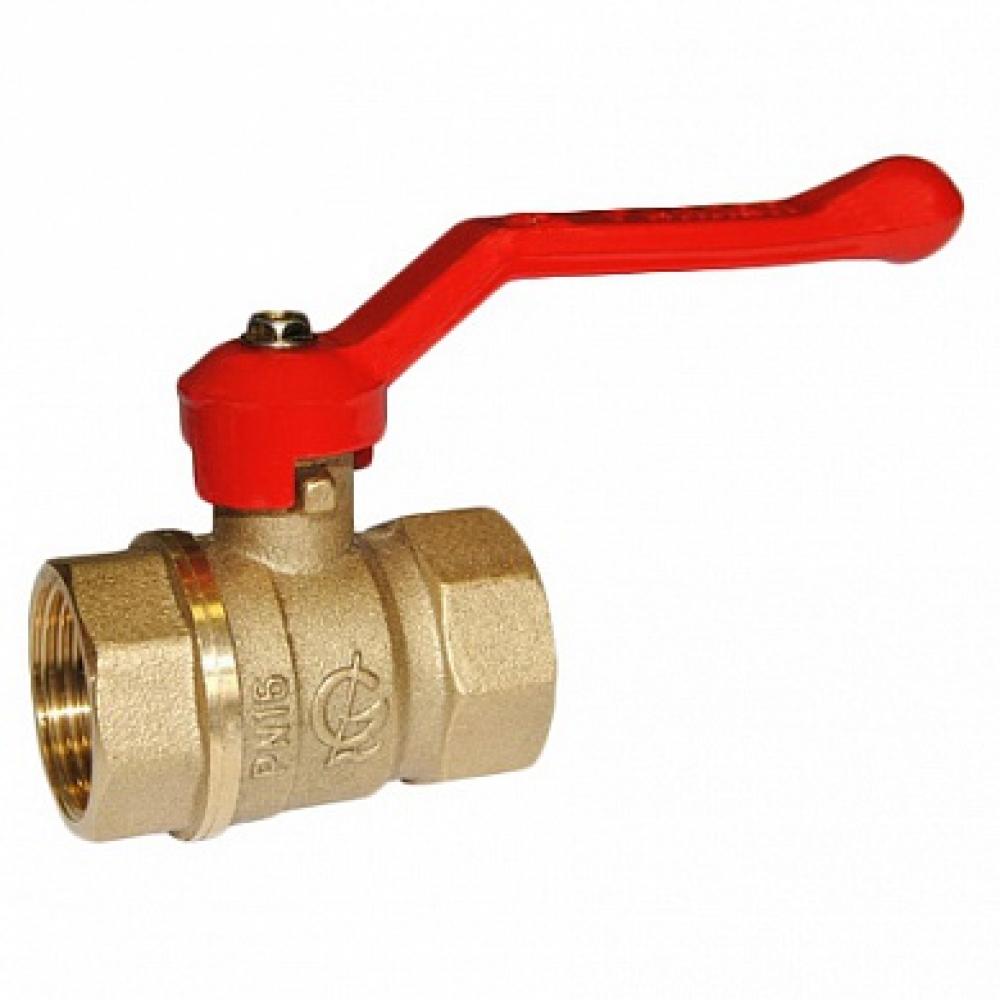

Кран шаровой латунный ГАЛЛОП СТАНДАРТ 220 ВхВ (вода)
Краны шаровые муфтовые полнопроходные латунные марки «ГАЛЛОП» применяются в качестве запорной арматуры.
Краны предназначены для установки:
- на трубопроводах систем питьевого и хозяйственно питьевого назначения;
- горячего водоснабжения;
- отопления;
- сжатого воздуха;
- на технологических трубопроводах, транспортирующих вещества не агрессивные к материалам кранов.
Краны соответствуют классу герметичности А (ГОСТ 9544). Рабочее давление 1,6 МПа.
При изготовлении применяются следующие материалы:
- детали крана – латунь марки ЛЦ40Сд (ГОСТ 17711);
- уплотняющие прокладки – фторопласт-4 (ГОСТ 10007);
- рукоятки – сплав алюминиевый АК5М2 (ГОСТ 1583).
|

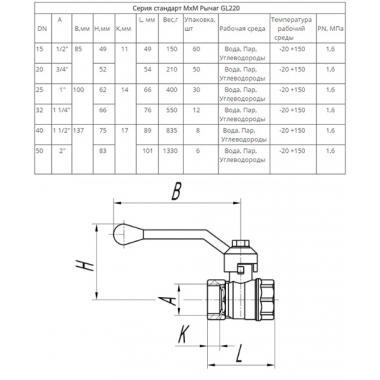

Наименование |
Ду |
А (дюйм) |
Основные |
Вес |
Количес- |
||||
|
B |
C |
D |
H |
L |
|||||
|
Кран шаровой
|
15 |
1/2" |
85 |
12 |
13 |
49 |
49 |
0.1545 |
60 |
|
Кран шаровой
|
20 |
3/4" |
85 |
12 |
17.5 |
52 |
54 |
0.2126 |
50 |
|
Кран шаровой
|
25 |
1" |
100 |
13 |
22.5 |
62 |
63 |
0.402 |
30 |
|
Кран шаровой
|
32 |
1"1/4 |
100 |
15 |
29 |
66 |
76 |
0.562 |
12 |
|
Кран шаровой
|
40 |
1"1/2 |
137 |
18 |
36 |
75 |
89 |
0.86 |
8 |
|
Кран шаровой
|
50 |
2" |
137 |
18 |
46 |
83 |
101 |
1.375 |
6 |
