Кран сальниковый 3хходовой с обогревом 11с17бк

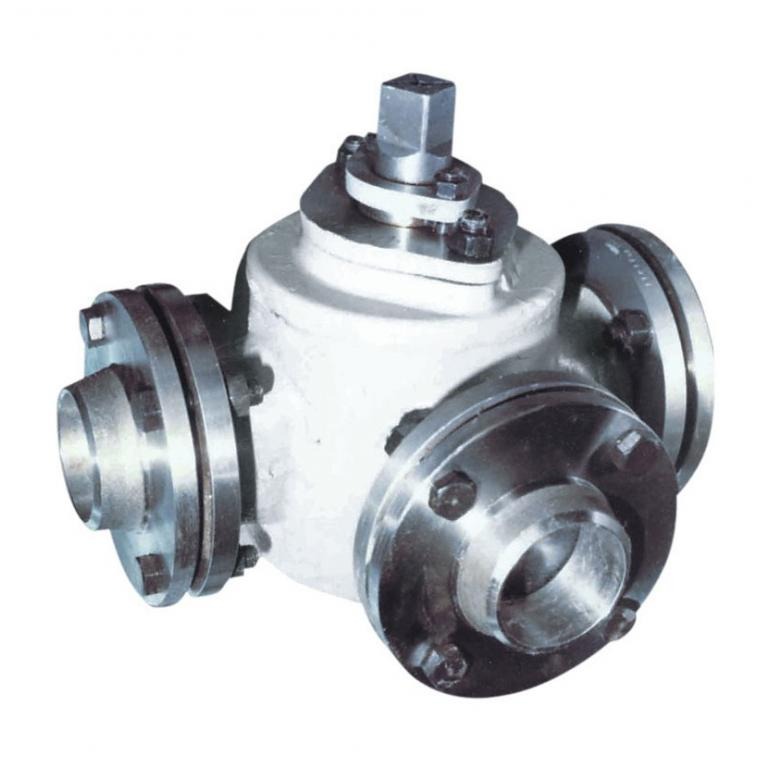

Кран трехходовой сальниковый с паровым обогревом фланцевый 11с17бк Кран 11с17бк трехходовой сальниковый с паровым обогревом представляет собой запорное или запорно-переключающее устройство, которое служит для полного перекрывания или переключения направлений потоков рабочей среды в трубопроводах, проводящих каменноугольные смолы, пеки, битум,  нафталиновые фракции и другие вязкосыпучие смеси.

Кран имеет паровую рубашку для обогрева проводимой среды. Подвод и отвод пара, а также спуск конденсата из паровой рубашки происходит через специальное отверстие в корпусе крана. Пробка в верхней части хвостовика имеет квадрат под ключ. На торце хвостовика имеется риска, указывающая рабочее положение крана "открыто", если риска параллельна направлению потока среды, и "закрыто", если риска располагоается перпендикулярно направлению потока среды. Необходимые удельные давления для герметичности на конических уплотнительных поверхностях создаются при затяжке сальника. В случае заклинивания пробки она освобождается отжимным болтом. Кран устанавливается на трубопроводе в горизонтальном или вертикальном положении с расположением пробки вниз для спуска конденсата из паровой рубашки. Рабочая среда подается в любом направлении.

11с17бк 11 - тип арматуры - кран;
с - материал корпуса - сталь;
17 - номер модели;
бк - материал уплотнения - без кольца.

Температура рабочей среды: до + 400°С;
Температура окружающей среды: от -40 до +50°С;
Рабочая среда: вязкие вещества (каменноугольная смола, пек и другие кристаллизирующиеся среды);
Климатическое исполнение и категория размещения: УХЛ1;
Технические данные крана 11с17бк: Привод: ручной;
Номинальное давление PN, МПа (кгс/см²): 1,0 (10);
Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
Установочное положение на трубопроводе: любое;
Регламентирующий документ: ТУ 26-07-1034-79;
Класс герметичности по ГОСТ 9544-93: «С»;
Номер чертежа: 34001;
Материалы основных деталей крана 11с17бк: Материал изделия (корпус): сталь 25Л;
Материал изделия (пробка): чугун;
Материал изделия (набивка): асбест сухой;
Материал изделия (сальник): сталь 20;
