Гайка шестигранная ГОСТ 5915-70

Гайка ГОСТ 5915-70 изготавливается на КМЗ Сибмаш для любых классов прочности - 5, 6, 8, 10, 12 из любых марок стали, например, 35, 35Х, 40Х, 09Г2С, 20X13 и др. Изделия соответствуют всем нормам производства и изготовливается по имеющимся сертифткатам. Данные гайки - наиболее массово выпускаемые и используемые во всех областях промышленности и народного хозяйства. Подходят для выполнения большинства задач, отличаются превосходными техническими характеристиками и долгим сроком службы.

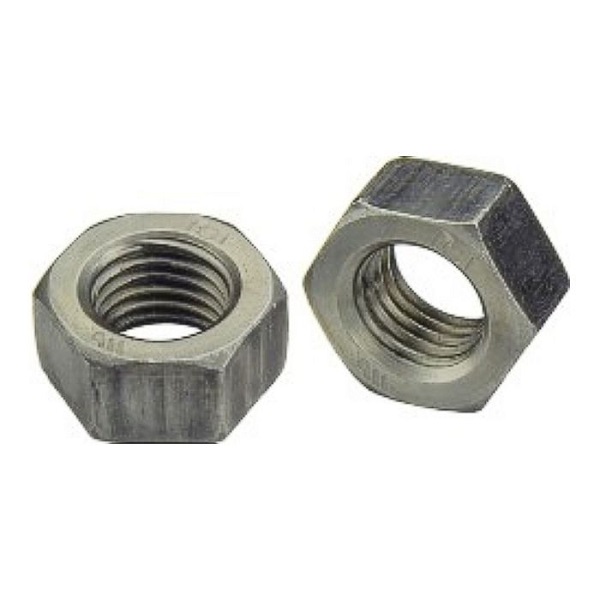

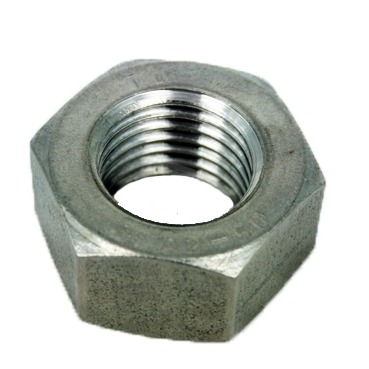

Гайки ГОСТ 5915-70 - описание и применение

   Гайка ГОСТ 5915-70 – это популярное крепежное изделие с центральным отверстием с метрической резьбой, которое может применяется в основном только совместно со шпилькой, болтом или винтом. Как правило, гайки изготавливаются шестигранной формы, но есть стандарты предусматривающие выпуск гаек четырехгранной формы, круглой формы, в форме крюка (рым-гайки), в форме "барашка", а так же другими внешними элементами. Минимальная высота гайки определяется числом витков резьбы, которое способно обеспечить достаточную надежность и прочность скрепления деталей. Необходимо нарезать не менее шести витков. Для одного резьбового соединения гайку по ГОСТу 5915-70 допускается изготовливать из менее прочного материала, чем болт или шпилька, так как при превышении нарузки, поломку проще найти и просто заменить поврежденную гайку с сорваной резьбой. В таком случае не произойдет повреждения, например, болта или поверхности самой детали. Гайка ГОСТ 5915-70 покрывается следующими типами покрытий:  оксидирование, хромирование, фосфатирование, цинкование, кадмирование. В целях предотвращения самопроизвольного отвинчивания на гайку 5915 устанавливают устройства, препятствующие самоотвинчиванию или же просто навинчивают еще одну подобную же гайку.

   Пример условного обозначения:

Гайка 2М12 х 1,25-6H. 12.40Х.016 ГОСТ 5915-70

   Гайка исполнения  2 с диаметром резьбы M12, с мелким шагом резьбы 1,25 мм, с полем допуска 6Н, 12 класса прочности, изготовленная из стали марки 40Х, с покрытием тип 01, толщиной 6 мкм, выполненная в соответсвии с техническими нормами и требованиями.

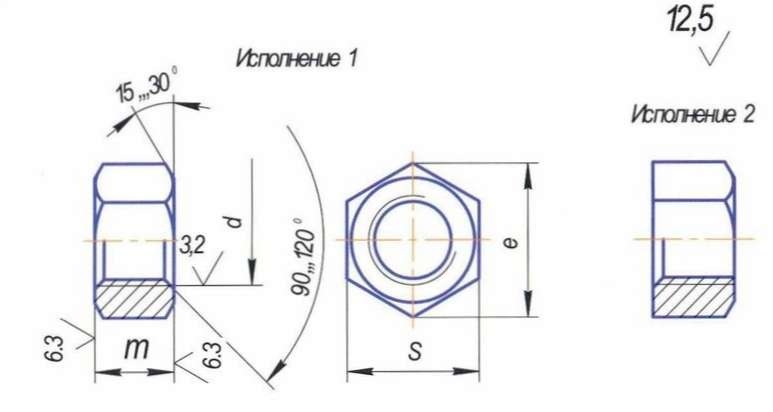

Основные геометрические параметры для гаек ГОСТ 5915-70

Номинальный диаметр резьбы d, мм

1,6

2

2,5

3

(3,5)

4

5

6

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

Шаг резьбы, мм

крупный

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

1,75

2

2,5

3

3,5

4

4,5

5

мелкий

















1

1,25

1,5

2

3

Размер "под ключ" S, мм

3,2

4

5

5,5

6

7

8

10

13

16

18

21

24

27

30

34

36

41

46

55

65

75

Диаметр описанной окружности e, не менее, мм

3,3

4,2

5,3

5,9

6,4

7,5

8,6

10,9

14,2

17,6

19,9

22,8

26,2

29,6

33,0

37,3

39,6

45,2

50,9

60,8

71,3

82,6

hw

Не более

0,2

0,3

0,4

0,5

0,6

0,8

Не менее













































Высота m, мм

1,3

1,6

2,0

2,4

2,8

3,2

4,7

5,2

6,8

8,4

10,8

12,8

14,8

16,4

18

19,8

21,5

23,6

25,6

31

34

38

Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг

0,07

0,14

0,27

0,38

0,5

0,8

1,41

2,57

5,55

10,22

15,67

25,33

37,61

53,27

71,44

103,15

122,87

175,28

242,54

416,78

623,88

956,2
