Конденсатоотводчик 45ч99нж

45ч99нж – конденсатоотводчик поплавковый. Конденсатоотводчик 45ч99нж предназначен для автоматического отвода конденсата из паропроводов, пароприемников и другого оборудования, работающего с паровым обогревом, а также из линий емкостей сжатого воздуха. Рабочая среда конденсатоотводчика: перегретый пар, насыщенный пар, сжатый воздух,  сжатый газ, конденсат при температуре до +300°С. Конденсатоотводчик имеет фланцевое присоединение к трубопроводу. Конденсатоотводчик 45ч99нж изготавливается условными диаметрами Ду15, Ду20, Ду25, Ду40, Ду50мм.

Условия эксплуатации поплавкового конденсатоотводчика 45ч99нж:

• Температура рабочей среды: до + 300°С;
• Рабочая среда: перегретый пар, насыщенный пар, сжатый воздух, сжатый газ, конденсат;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69: У;
• Направление потока среды: по стрелке на корпусе;

Технические данные поплавкового конденсатоотводчика 45ч99нж:

• Привод: автоматический;
• Номинальное давление PN, МПа (кгс/см2): 1,6 (16);
• Присоединение к трубопроводу: фланцевое ГОСТ 12815-80;
• Установочное положение на трубопроводе: на горизонтальном трубопроводе крышкой вверх;
• Регламентирующий документ: ТУ 3-021833-298-92;
• Номер чертежа: КА 72298;
• Таблица-фигура: 45ч99нж;

Материалы основных деталей поплавкового конденсатоотводчика 45ч99нж:

• Материал изделия (основной): чугун;

Показатели надежности поплавкового конденсатоотводчика 45ч99нж:

• Средний срок службы конденсатоотводчика 45ч99нж: н/д;

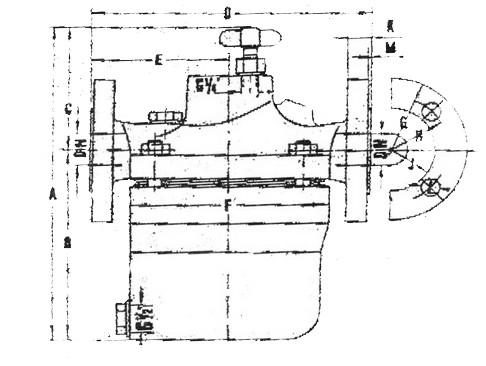

Основные габаритные и присоединительные размеры поплавкового конденсатоотводчика 45ч99нж:
