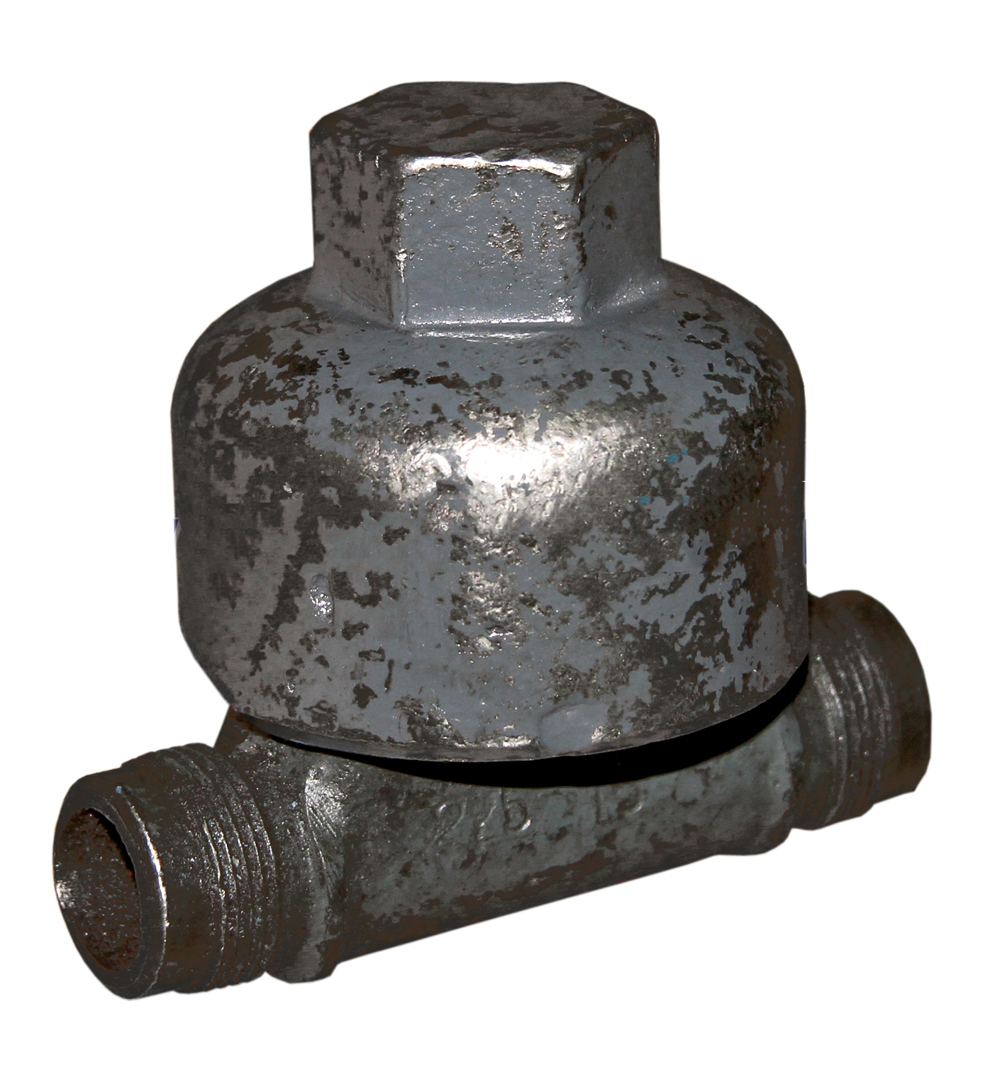

Конденсатоотводчик 45с16нж
Конденсатоотводчик термодинамический 45с16нж
Таблица фигура: 45с16нж
Номер чертежа: СА 76013
Материал Корпуса: сталь 20
Присоединение: штуцерное по ГОСТ 2822-78
Рабочая Среда: пар, конденсат
Тип Давления: N
Ру max: 40
T max: 250
Тип: Конденсатоотводчики

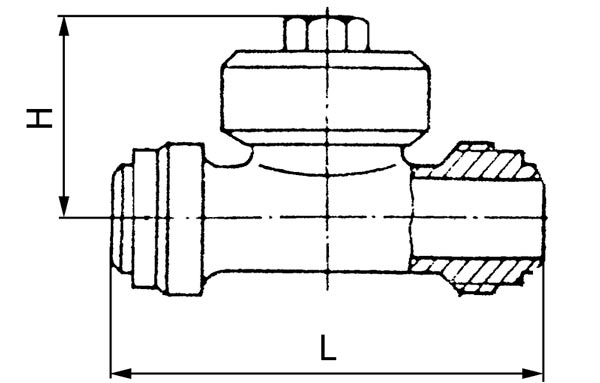

| Ду | L | H | Масса |
| 10 | 100 | 80 | 1 |
| 15 | 119 | 80 | 1,5 |
| 25 | 144 | 95 | 2,4 |
| 32 | 170 | 105 | 4,1 |
