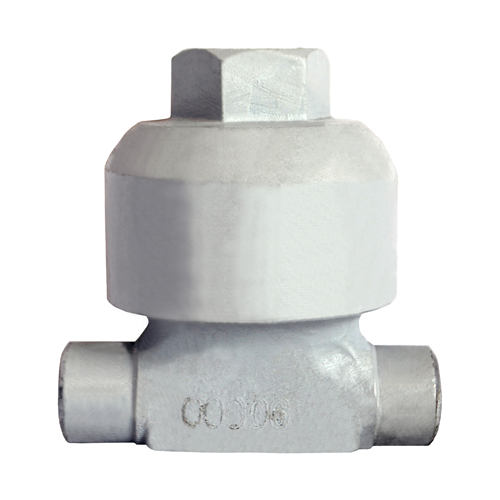

Конденсатоотводчик 45с13нж

Конденатоотводчик 45с13нж термодинамический применяется в качестве фазоразделительной арматуры и предназначен для эвакуации избыточного конденсата из системы, температура которого не превышает 300оС. Работа термодинамического конденсатоотводчика 45с13нж основана на принципах аэродинамического эффекта, который обусловлен физическими различиями  свойств конденсата и водяного пара, а именно плотности и объема. Вода, при прохождении через конденсатоотводчик 45с13нж, поднимает диск и беспрепятственно выводится из системы. Высокая скорость пара понижает статической давление на диск, диск опускается на седло. Благодаря большей площади контакта сверху, диск удерживается в закрытом положении, не пропуская пар. Пар над диском конденсируется, диск поднимается, позволяя конденсату свободно покидать систему. Переодически конденсатоотводчик выпускает часть пара, поэтому чтобы избежать энергопотерь, производители не выпускают термодинамические конденсатоотводчики больших диаметров.

Конденсатоотводчик 45с13нж технические характеристики, которого выгодно отличают его от других видов конденсатоотводчиков, управляется диском - единственной подвижной деталью в своей конструкции. В закрытом положении диск лежит на двух уплотнительных кольцах из коррозионностойкой стали и запирает впускной и выпускной каналы. При пуске системы, конденсат, поступающий через входное отверстие, отрывает диск от седла и свободно выходит в выпускной канал. Камера, в которой находится диск, называется камерой давления. Она имеет относительно большой объем по сравнению с входным и выходным отверстиями. Происходящее в ней изменение состояния среды управляет открытием и закрытием. Давление входящего в него конденсата падает и если его температура выше температуры насыщения, соответствующего этому пониженному давлению, часть конденсата вскипает и образует пар. Существенное увеличение пара вызывает повышение скорости истечения между седлом и диском. Давление под диском понижается и он плотно притягивается к седлу. Одновременно с этим пар и конденсат накапливаются над диском, создавая повышенное давление, которое прижимает диск к седлу. Так как эффективная площадь над диском значительно больше площади давления под диском, конденсатоотводчик остается в закрытом положении до тех пор, пока пар в камере давления не сконденсируется за счет теплоотдачи. Давление в камере конденсатоотводчика 45с13нж падает и входное давление под диском вновь начинает преобладать. Диск поднимается и начинается следующий рабочий цикл. Максимальное рабочее давление - 40 кгс/см2. Для установки в систему предусмотрены патрубки под приварку

Премущества технических характеристик 45с13нж:

•  - простая, прочная, компактная конструкция, имеющая малый вес
•  - возможность применения в системах с перегретым паром и средним давлением
•  - при полном размораживании не получают повреждений и могут продолжать работу
•  - надежны в эксплуатации, удобны в обслуживании, нечувствительны к гидроударам
•  - возможность определения нормальной работы по частоте ударов диска  седло

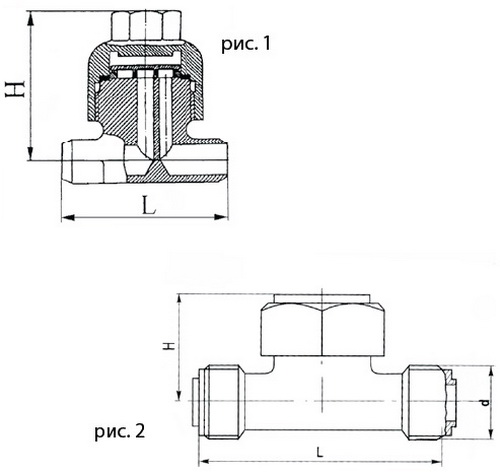

Основные габаритные, присоединительные размеры (мм) и масса (кг)

Основные габаритные, присоединительные размеры (мм) и масса (кг)
