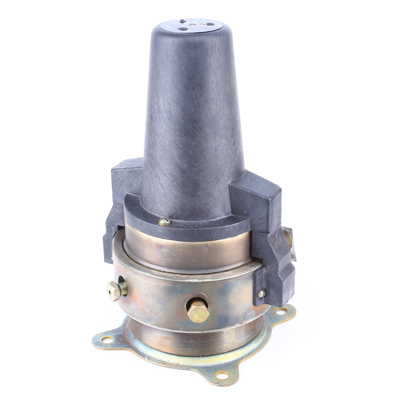

Дифманометр ДМ-3583М

Дифманометр ДМ-3583М предназначен для преобразования разности давлений в выходной унифицированный сигнал взаимной индуктивности с линейной зависимостью.
      Дифференциальные манометры ДМ-3583 применяются с вторичными приборами, регуляторами, сигнализаторами и другими устройствами автоматики, работающими от сигналов взаимной индуктивности или постоянного тока.

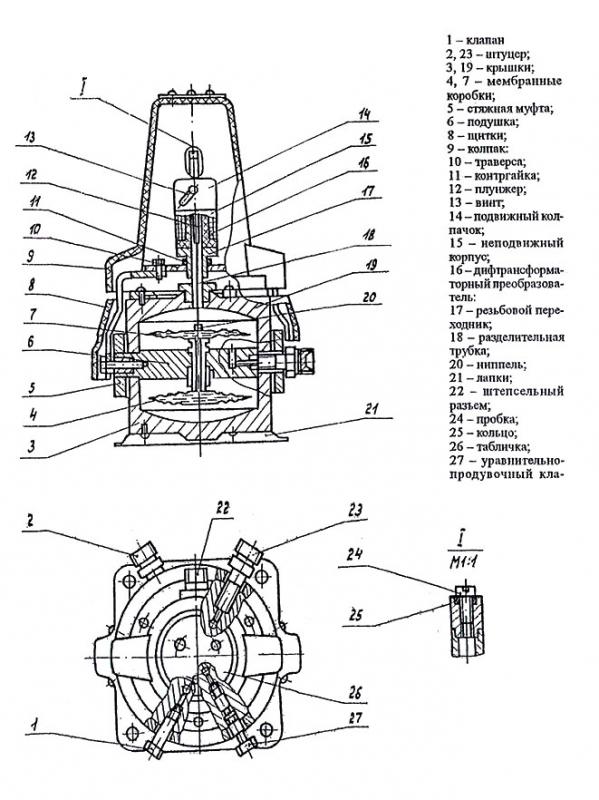

       Дифманометры ДМ-3583М состоят из мембранного блока и дифференциально-трансформаторного преобразователя.
      Принцип действия преобразователей ДМ-3583М основан на изменении деформации чувствительного элемента (мембранного блока) при действии на него разности давлений, приводящего к перемещению сердечника дифференциально-трансформаторного преобразователя, которое преобразуется в пропорциональное значение выходного сигнала взаимной индуктивности.
      Условное обозначение, диапазон изменения взаимной индуктивности, климатическое исполнение дифманометра ДМ-3583М приведены в таблице.


Условноеобозначение Диапазонизменения взаимной индуктивности, мГн Климатическоеисполнение по ГОСТ 15150-96
ДМ-3583М 0-10 У3, Т3

      По устойчивости  к механическим воздействиям: - преобразователи ДМ-3583М  соответствуют виброустойчивому и вибропрочному исполнению  L3 по ГОСТ 12997-84, но для работы, в диапазоне частот от 10 до 25 Гц.

     По защите  от проникновения воды, пыли и других частиц преобразователи ДМ3583 соответствуют степени защиты  IP20

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование показателя Значение показателя
1. Верхние пределы измерений разности давлений, кПа 1,6; 2,5; 4,0; 6,3; 10; 16; 25; 40; 63; 100; 160; 250; 400; 630
2. Диапазоны изменения  выходных сигналов взаимной  индуктивности, мГн 0-10
4. Предельно   допустимое рабочее избыточное давление, МПа 16; 25 (для разности давлений 6,3-630 кПа)
5. Пределы  допустимой    приведенной основной   погрешности преобразования, % при изменении разности давлений в пределах: 0-100% ±1,0
6. Диапазон   рабочих температур, °С
- исполнение У3 -30÷50
- исполнение Т3 -30÷55
7. Электрическое питание:
- ток, мА
- напряжение, В -
- частота, Гц 50±1
8. Потребляемая мощность,  не  более, ВА 2
9. Габаритные размеры, мм 180х192х302
10. Масса, кг не более 12

      В комплект поставки преобразователя ДМ-3583М входит: преобразователь ДМ3583, паспорт, руководство по эксплуатации, монтажные принадлежности.

   Поверка преобразователей ДМ-3583М проводится по ГОСТ 8.243-77 "ГСИ. Преобразователи измерительные разности давлений ГСП с унифицированными выходными параметрами взаимной индуктивности. Методы и средства поверки".

     Межповерочный интервал - 1 год.
