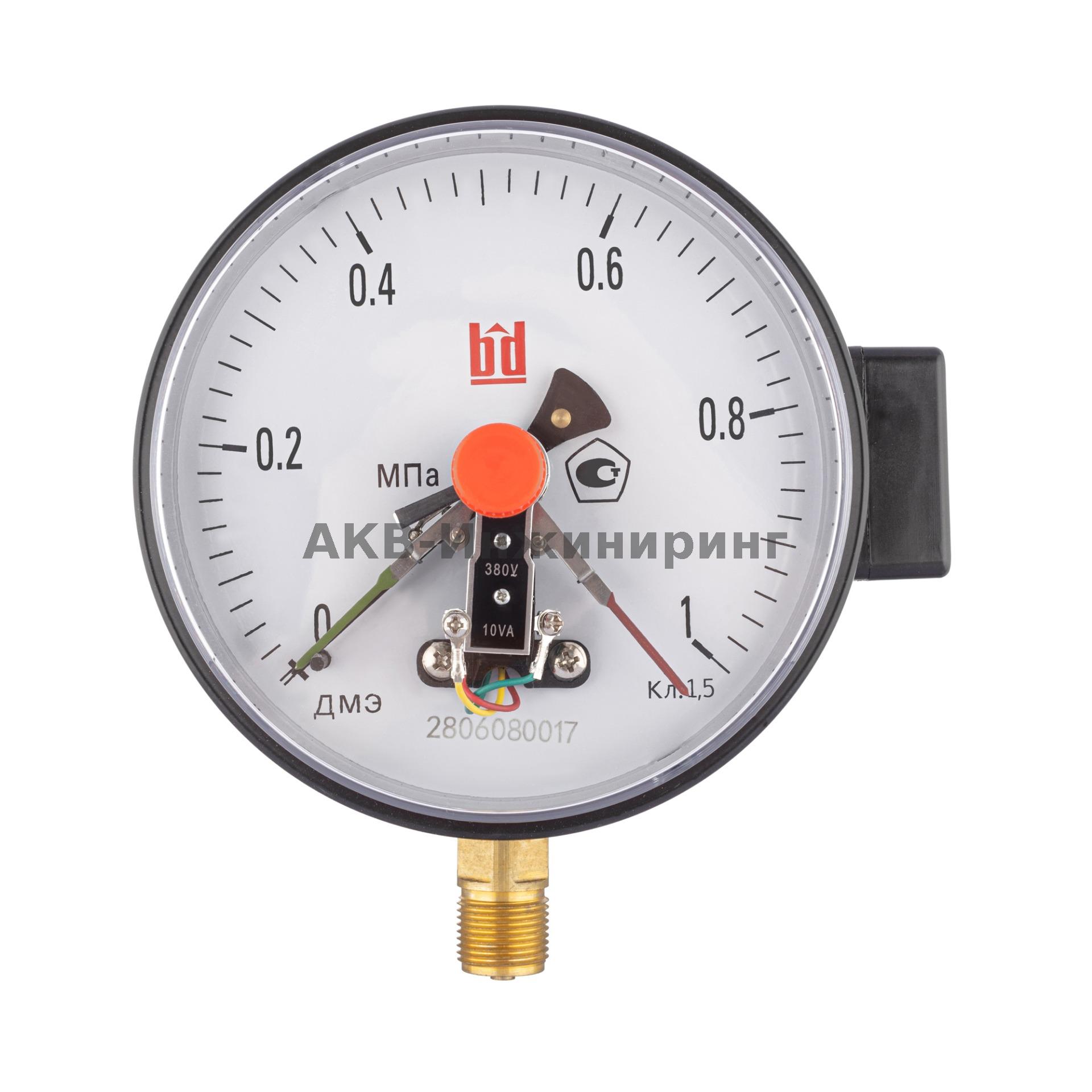

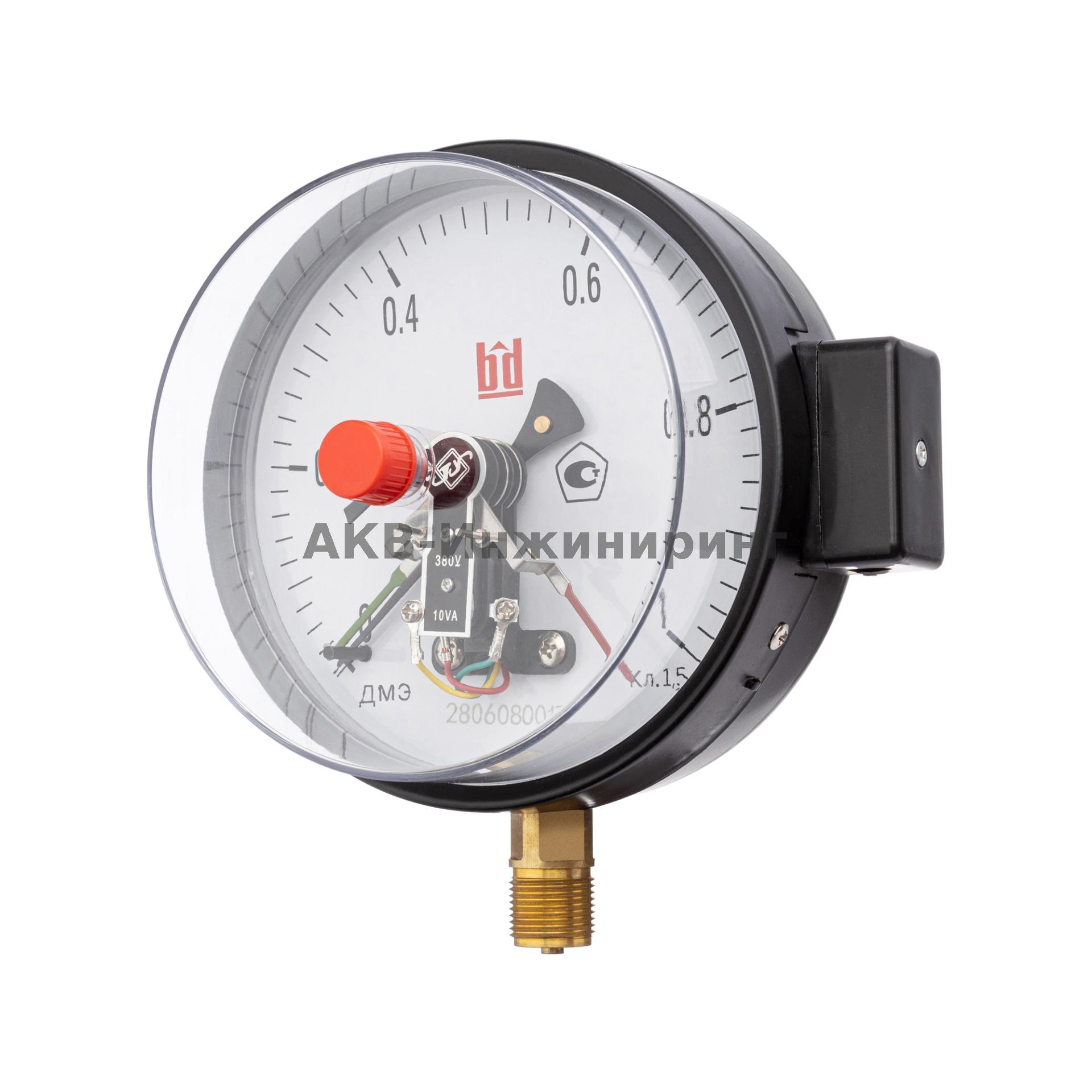

Электроконтактные манометры. Тип ДМЭ (МОДИФИКАЦИЯ 2005)
Область применения
Манометр деформационный электроконтактный тип ДМЭ мод. 2005 используется для управления внешними электрическими цепями (сигнализация, автоматика и блокировка технологических процессов) от сигнализирующего устройства прямого действия. А также служит для измерения давления газообразных или жидких, не сильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к медным сплавам (вода, пар, газ, в том числк пропан бутан, масло, керосин, бензин, дизельное топливо и др.), а также для замыкания или размыкания электрических цепей при достижении заданного предела давления.
Технические характеристики
Номинальный диаметр корпуса
150мм
Класс точности
1,0, 1,5.
Дополнительная погрешность при изменении температуры окружающей среды от 20+2°С в диапазоне рабочих температур на каждые 10°С составляет не более +0,4%.
Дополнительная погрешность при изменении температуры окружающей среды от 20+2°С в диапазоне рабочих температур на каждые 10°С составляет не более +0,4%.
Диапазон измерений
-1…0 (0,6, 1,5, ... , 24), 0 ... 1 (1,6, ... , 1000) бар, кгс/см2, x0.1
МПа или другие эквивалентные единицы давления.
МПа или другие эквивалентные единицы давления.
Допустимые температуры:
Окружающая среда: -60…+65°С.
Измеряемая среда: макс +150 °С.
Измеряемая среда: макс +150 °С.
Рекомендуемые диапазоны измерений давления
Измеряемое давление до 75% от конечного значения шкалы.
Расположение штуцера
Штуцер снизу.
Штуцер
Медный сплав.
Измерительный элемент
Трубчатая пружина Бурдона, медный сплав.
Передаточный механизм
Медный сплав.
Присоединение к процессу
М20х1,5 (вне), G1/2 (вне) - по запросу.
Циферблат
Алюминий белого цвета, градуировка черного цвета.
Стрелка
Алюминий черного цвета, фиксированная.
Корпус
Сталь, крашеная черного цвета.
Степень пылевлагозащиты
IP54.
Стекло
Поликарбонат.
Электрические контакты
Контакты с магнитным поджатием (Максимальное напряжение 220В постоянного тока и 380В переменного тока. Сила тока не более 1А. Максимальная мощность контактов 30Вт постоянного тока и 50ВА переменного тока).
Подключение манометра осуществляется четырехжильным кабелем, сечение жил - от 0,2 лдо 1,5 мм2. Диаметр ввода в разъеме - от 4 до 10 мм
Подключение манометра осуществляется четырехжильным кабелем, сечение жил - от 0,2 лдо 1,5 мм2. Диаметр ввода в разъеме - от 4 до 10 мм
Принципиальные электрические схемы электроконтактных групп
Принципиальные электрические схемы электроконтактных групп согласно ГОСТ 2405-88:
I исполнение - одноконтактная «на Замыкание» (1NO)
II исполнение - одноконтактная «на Размыкание» (1NC)
III исполнение - двухконтактная «на размыкание – размыкание» (1NC-1NC)
IV исполнение - двухконтактная «на замыкание – замыкание» (1NО-1NО)
V исполнение - двухконтактная «на размыкание – замыкание» (1NС-1NО)
VI исполнение - двухконтактная «на замыкание –размыкание» (1NО-1NС)
Примечание: При выборе исполнения контактов следует учитывать, что варианты описаны с учетом нахождения стрелки на нулевой отметке.
I исполнение - одноконтактная «на Замыкание» (1NO)
II исполнение - одноконтактная «на Размыкание» (1NC)
III исполнение - двухконтактная «на размыкание – размыкание» (1NC-1NC)
IV исполнение - двухконтактная «на замыкание – замыкание» (1NО-1NО)
V исполнение - двухконтактная «на размыкание – замыкание» (1NС-1NО)
VI исполнение - двухконтактная «на замыкание –размыкание» (1NО-1NС)
Примечание: При выборе исполнения контактов следует учитывать, что варианты описаны с учетом нахождения стрелки на нулевой отметке.
Дополнительная информация
Встроенный демпфер (дроссель).
Дизайн шкалы по запросу заказчика (цветные, комбинированные шкалы).
Поликарбонатное стекло (оргстекло) или пластик.
Кислородное исполнение.
Поверка.
Дизайн шкалы по запросу заказчика (цветные, комбинированные шкалы).
Поликарбонатное стекло (оргстекло) или пластик.
Кислородное исполнение.
Поверка.
Описание
Основные диапазоны показаний
|
Шкала (бар, кгс/см2, х0,1МПа) |
|||
|
диапазон |
диапазон |
диапазон |
диапазон |
|
0/1.0 |
0/6 |
0/40 |
0/250 |
|
0/1.6 |
0/10 |
|
0/400 |
|
0/2.5 |
0/16 |
0/100 |
0/600 |
|
0/4 |
0/25 |
0/160 |
0/1000 |
|
Шкала (бар, кгс/см2, х0,1МПа) |
|||
|
Диапазон |
Диапазон |
Диапазон |
Диапазон |
|
-1/0 |
-1/1,5 |
-1/5 |
-1/15 |
|
-1/0,6 |
-1/3 |
-1/9 |
-1/24 |
Пример оформления заказа.
ДМЭ 2005 - V – 150 Р (0-6) МПа, Кл. 1,0, М20х1,5, IP54/опции
Манометр деформационный электроконтактный (сигнализирующий) (ДМЭ 2005), номер группы исполнения контактов (V), номинальный диаметр корпуса 150 мм (150), исполнение штуцера радиальное (Р), диапазон показаний 0-6 МПа (0-6МПа), класс точности 1,0 (Кл. 1,0), присоединение штуцер с наружной резьбой М20х1,5 (М20х1,5), степень защиты от воздействия окружающей среды IP54 (IP54), далее по запросу могут указываться дополнительные опции, через /
