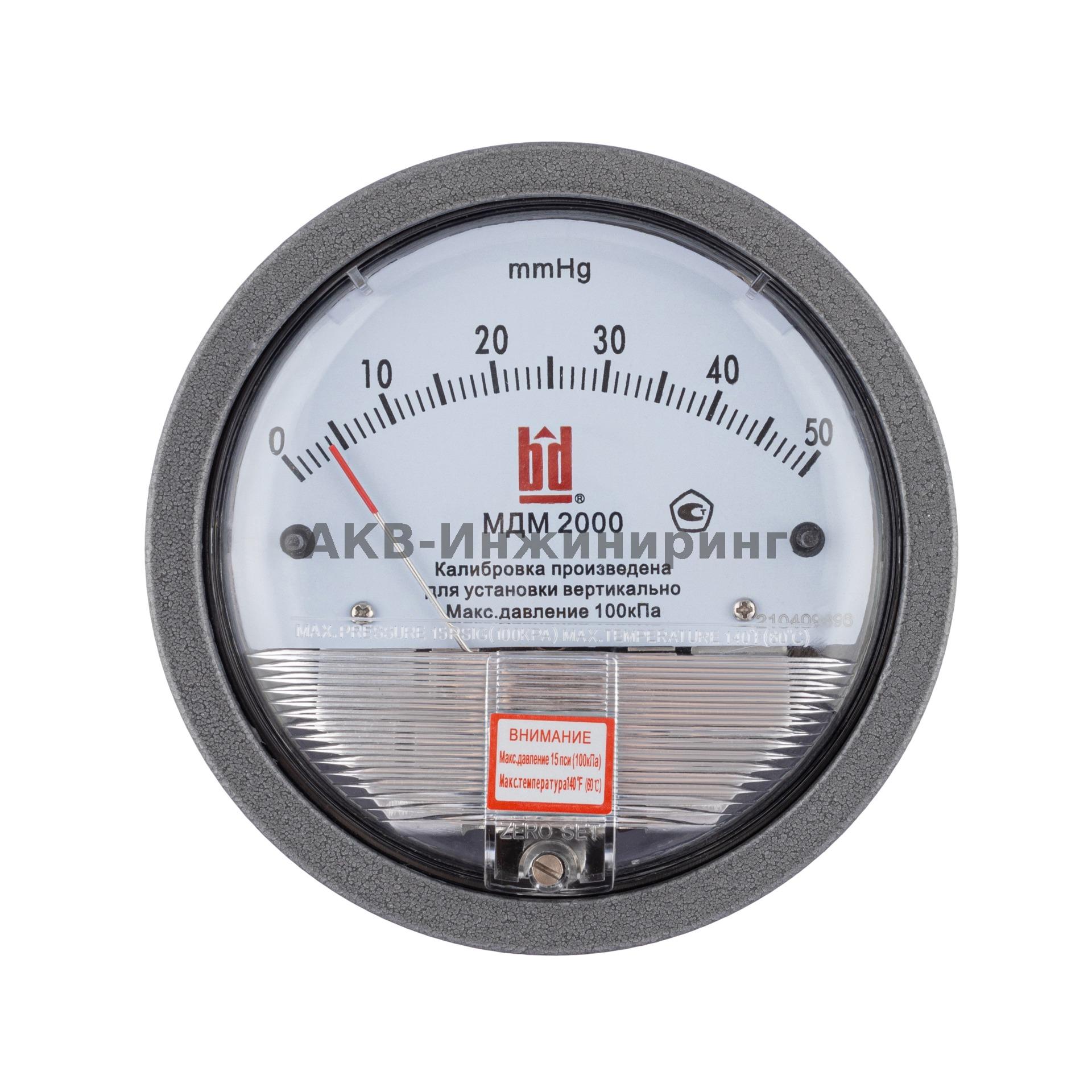

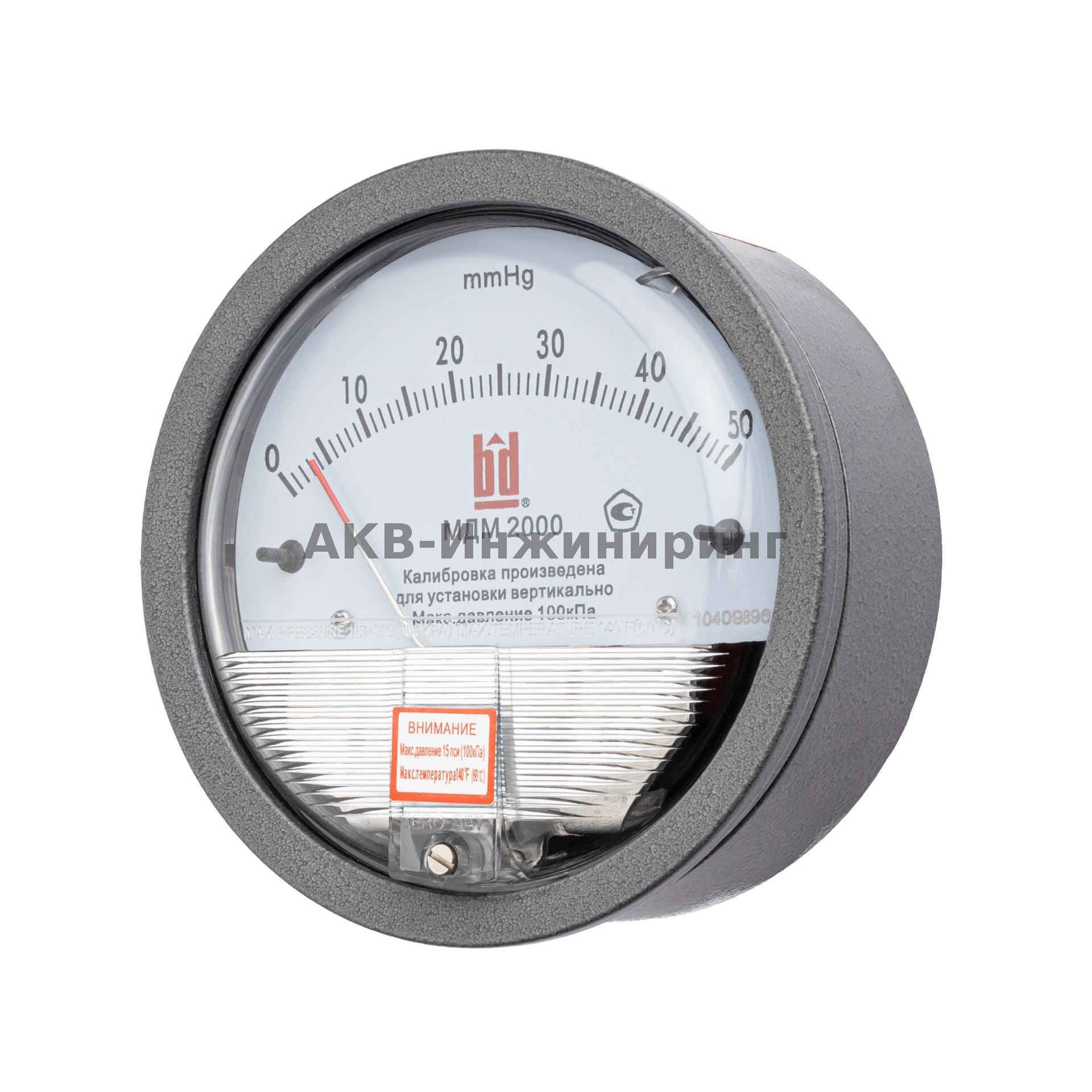

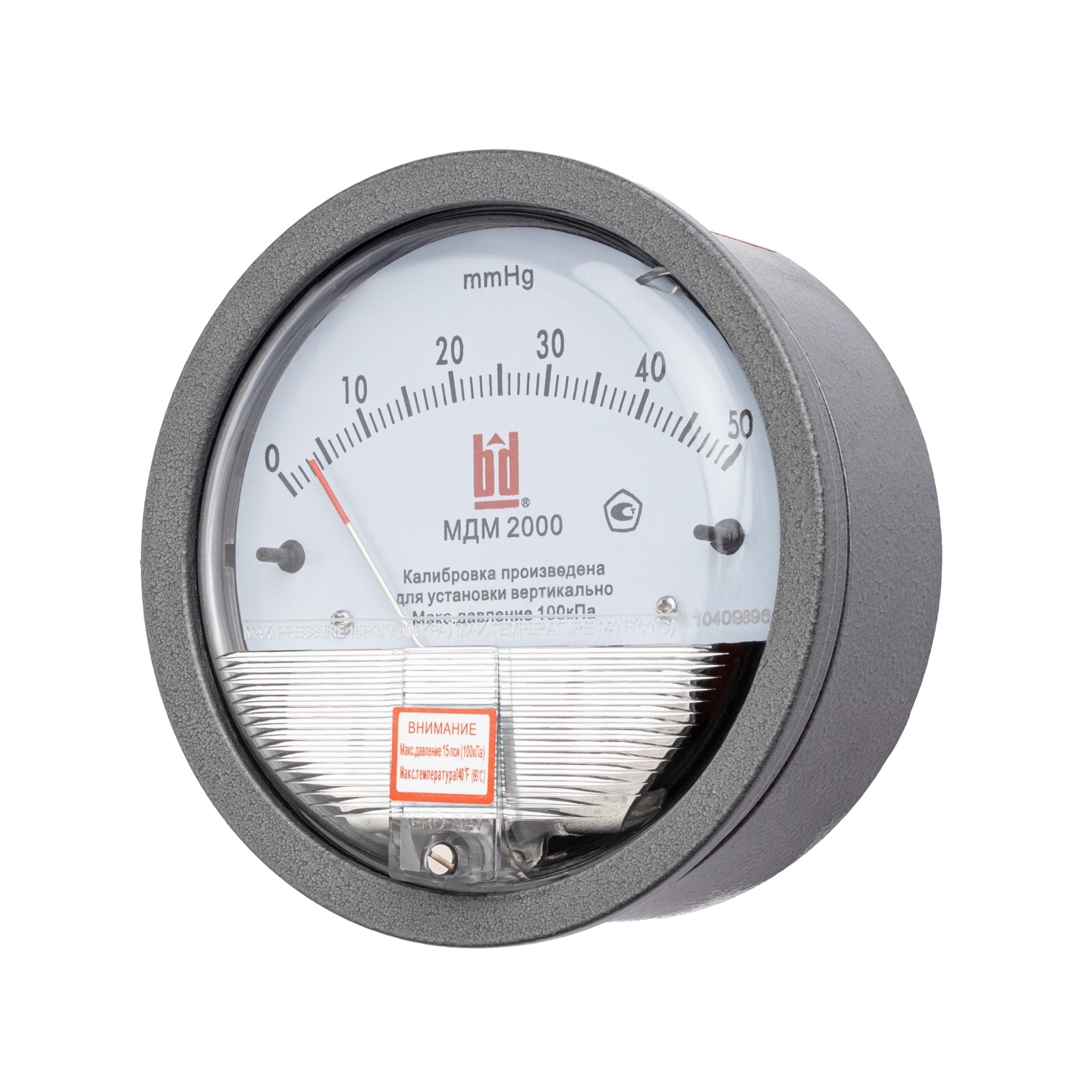

Манометр дифференциальный мембранный МДМ 2000 (аналог Magnehelic - Магнехелик)
Назначение
Манометры дифференциальные мембранные МДМ 2000 аналог Magnehelic - Магнехелик. Применяется для измерения низких давлений воздуха, негорючих газов, а также совместимых с материалами прибора газов
Область применения
Манометры дифференциальные мембранные МДМ 2000 используются при измерении давлений, развиваемых вытяжными вентиляторами и вентиляторами обдува, сопротивления фильтров, падений давления на мерных диафрагмах, контроля поплавковых устройств в системах воздушной смазки и давлений в пневматических усилителях или системах, а также используются для контроля в системах управления соотношением воздушно- газовой смеси автоматических клапанов. Еще одно важное применение этих приборов - на фармацевтических производствах в "чистых" помещениях они используются в качестве индикаторов, показывающих необходимую разницу давлений в соседних помещениях.. В России наиболее широкое применение нашли дифференциальные манометры фирмы DWYER Magnehelic 2000 (США), однако их широкому распространению препятствует высокая стоимость. В связи с этим нами разработан и предлагается к поставке дифференциальный манометр МДМ 2000 нового поколения, в которых не только устранены недостатки конструкции Magnehelic 2000, но и существенно расширены его функциональные возможности. Наша конструкция устойчива к ударам и перегрузкам по давлению. Вместе с тем стоимость нашего дифференциального манометра МДМ 2000 имеет оптимальное соотношение цены и качества. МДМ 2000 применятеся для измерения низких давлений воздуха, негорючих газов, а также совместимых с материалами прибора газов
Технические характеристики
Номинальный диаметр корпуса
120мм.
Класс точности
+2 % п о всей шкале
+3% в диапазонах 0...100Па и 0...120Па
+4% для диапазонов 0...60Па и ниже, а также для диапазонов, помеченных "*" в таблице №1, при 20°С.
Дополнительная погрешность при изменении температуры окружающей среды от 20+2°С в диапазоне рабочих температур на каждые 10°С составляет не более +0,6%.
+3% в диапазонах 0...100Па и 0...120Па
+4% для диапазонов 0...60Па и ниже, а также для диапазонов, помеченных "*" в таблице №1, при 20°С.
Дополнительная погрешность при изменении температуры окружающей среды от 20+2°С в диапазоне рабочих температур на каждые 10°С составляет не более +0,6%.
Диапазон измерений
0…(60, 100, ... , 1000)Па, 0 ... (0,5, 1, ... , 30) кПа или
другие эквивалентные единицы давления.
А также (-10 ... 0 ... 50), ... (-500 ... 0 ... 500) Па или
(-0,5 ... 0 ... 0,5), ... (-1,5 ... 0 ... 1,5) кПа;
см. таблицу №1
другие эквивалентные единицы давления.
А также (-10 ... 0 ... 50), ... (-500 ... 0 ... 500) Па или
(-0,5 ... 0 ... 0,5), ... (-1,5 ... 0 ... 1,5) кПа;
см. таблицу №1
Допустимые температуры:
Окружающая среда: -7…+60°С.
Перегрузка
Предельные давления:
-0,7...1 бар.
Перегрузка по давлению:
Задняя часть корпуса оснащена резиновой пробкой, которая исполняет функцию предохранительного клапана, срабатывая и вентилируя внутреннюю часть манометра, когда давление достигает приблизительно 1,8 бар.
-0,7...1 бар.
Перегрузка по давлению:
Задняя часть корпуса оснащена резиновой пробкой, которая исполняет функцию предохранительного клапана, срабатывая и вентилируя внутреннюю часть манометра, когда давление достигает приблизительно 1,8 бар.
Присоединение к процессу

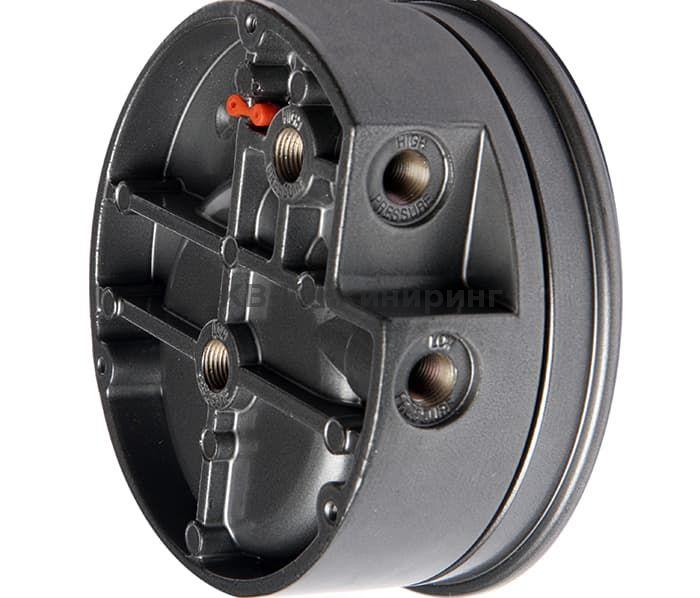

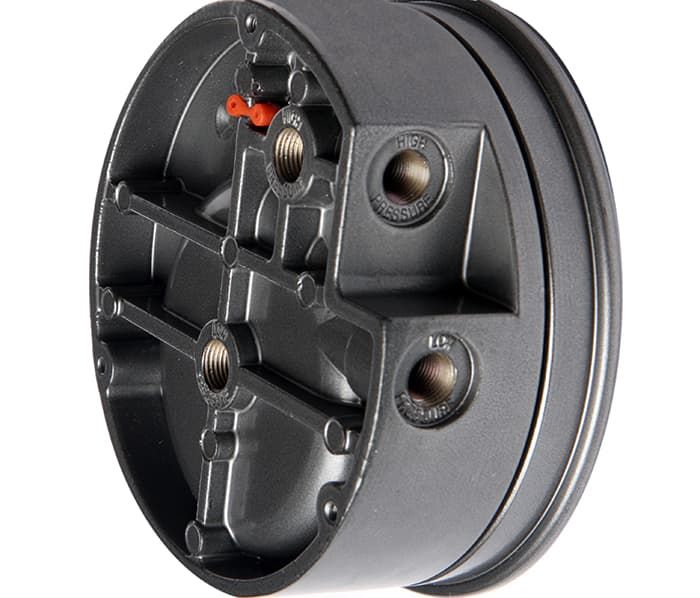

Прибор устанавливается таким образом, чтобы диафрагма была в вертикальном положении. 1/8NPT(внутр)х2 - одна пара отверстий сбоку и одна пара сзади.
Стандартная комплектация: две NPT пробки для кранов двойного давления, два переходника с резьбой 1/8NPT для соединения с резиновыми трубами и три переходника для установки "заподлицо" с винтами.
Стандартная комплектация: две NPT пробки для кранов двойного давления, два переходника с резьбой 1/8NPT для соединения с резиновыми трубами и три переходника для установки "заподлицо" с винтами.
Циферблат
Алюминий белого цвета, градуировка черного цвета.
Стрелка
Алюминиевый сплав.
Корпус
Изготовлен литьем под давлением из алюминия, термическое покрытие эмалью темно-серого цвета.
Степень пылевлагозащиты
IP65/IP67
Стекло
Поликарбонат. Прозрачный, ударопрочный, термостойкий. Отсутствие эффекта линзы.
Описание
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ:
Основные диапазоны показаний
Таблица №1
|
Шкала |
|
|
Па |
кПа |
|
0-60 |
0-0,5 |
|
0-100 |
0-1 |
|
0-125 |
0-1,5 |
|
0-250 |
0-2 |
|
0-300 |
0-2,5 |
|
0-500 |
0-3 |
|
0-750 |
0-4 |
|
0-1000 |
0-5 |
|
-10-0-50* |
0-8 |
|
-30-0-30* |
0-10 |
|
-50-0-50* |
0-15 |
|
-60-0-60* |
0-20 |
|
-100-0-100 |
0-25 |
|
-125-0-125 |
0-30 |
|
-150-0-150 |
-0,5-0-0,5 |
|
-250-0-250 |
-1-0-1 |
|
-500-0-500 |
-1,25-0-1,25 |
|
|
-1,5-0-1,5 |
Другие диапазоны по запросу.
Пример оформления заказа.
МДМ 2000 - (0-250) Па
