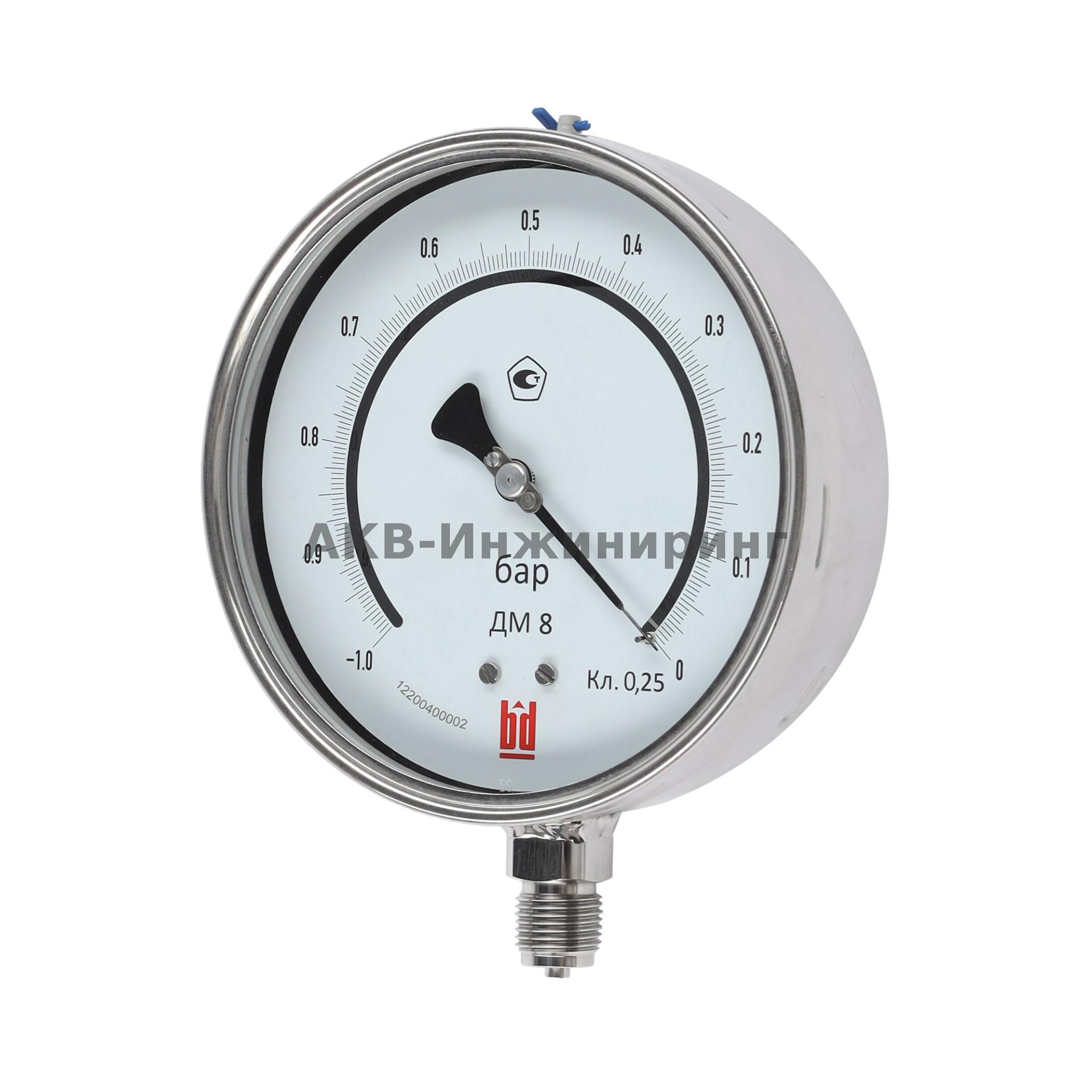

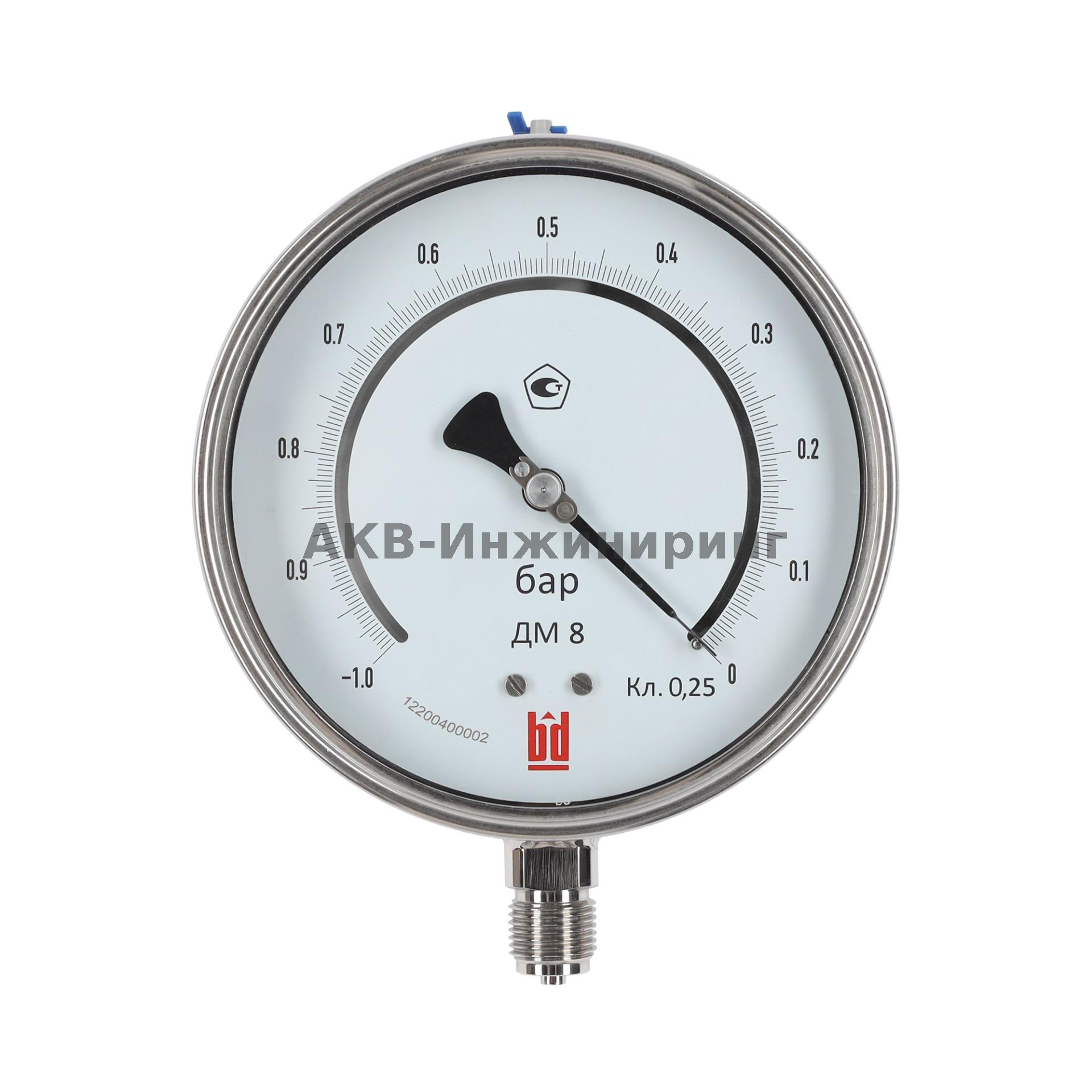

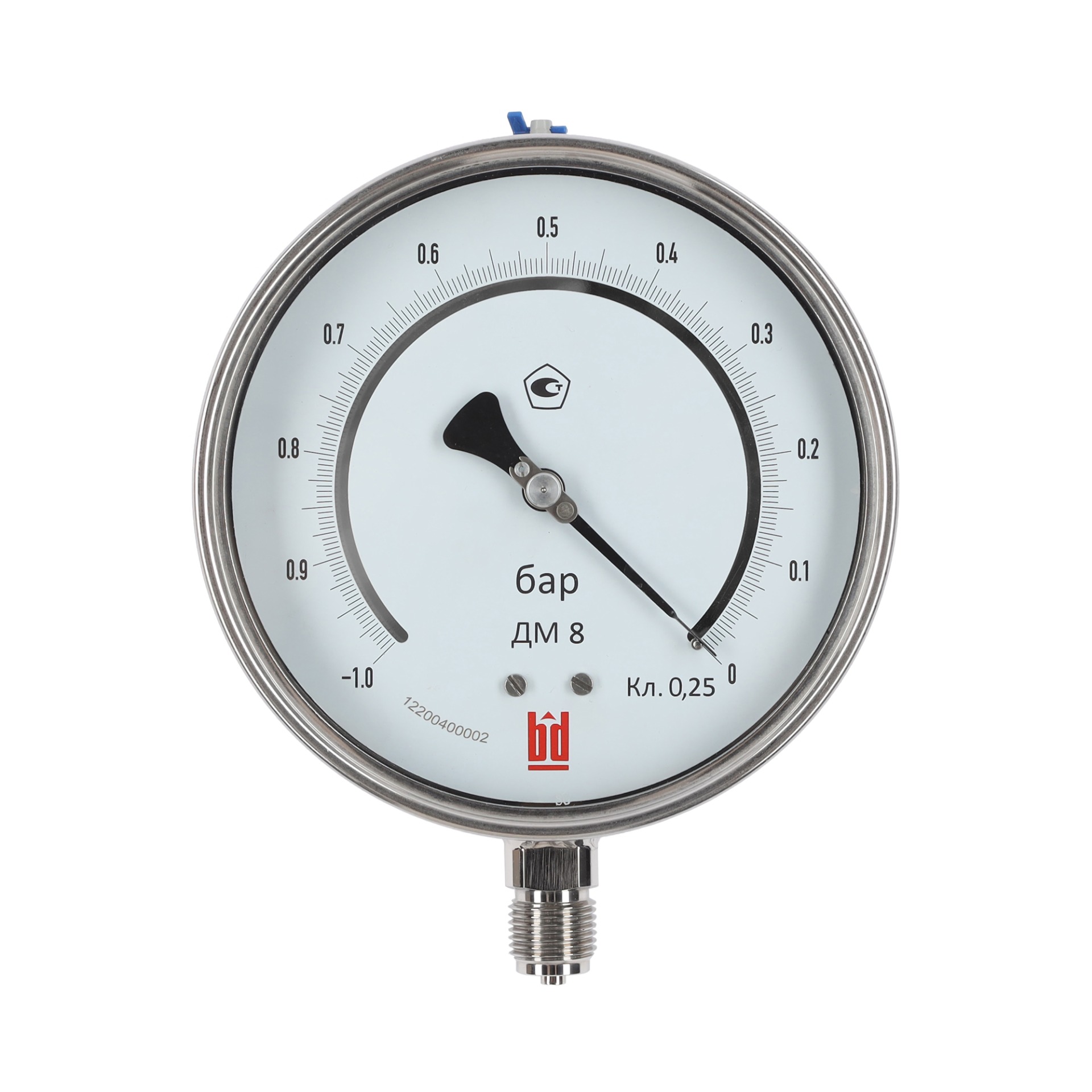

Манометр общетехнический с трубчатой пружиной. Тип ДМ (ИСПОЛНЕНИЕ 8)

Номинальный диаметр корпуса

100; 150; 200; 250.

Класс точности

0,25; 0,4; 0,5; 0,6;
Дополнительная погрешность при изменении температуры окружающей среды от 20 +2°С в диапазоне рабочих температур на каждые 10°С составляет не более
+0,6%.

Диапазон измерений

-1…0, 0 ... (0,6, 1, …1000)бар, кгс/см2, х0,1МПа или другие эквивалентные единицы давления.

Допустимые температуры:

Окружающая среда: -25…+65 °С. Измеряемая среда: максимум +65 °С. Температура калибровки: +20 °С.
Рекомендуемые диапазоны измерений давления: Измеряемое давление  то 25% до 75% от конечного значения шкалы.

Расположение штуцера

Штуцер снизу, осевое эксцентричное.

Штуцер

Нержавеющая сталь

Измерительный элемент

Трубчатая пружина Бурдона, берриливая бронза.

Передаточный механизм

Высокоточный часовой механизм на подшипниках из полудрагоценных камней.

Присоединение к процессу

М12х1,5; G¼B; ¼NPT; М20х1,5; G½B; ½NPT.

Циферблат

Алюминий зеленого цвета, с антибликовой полосой, шкала черного цвета.

Стрелка

Алюминий черного цвета, отбалансированная, с острым концом, корректировка нуля на стрелке.

Корпус

Нержавеющая сталь

Степень пылевлагозащиты

IP65 (IP55 - опция).

Стекло

Безопасное стекло.

Кольцо

Нержавеющая сталь, съемное.

Дополнительная информация

Встроенный демпфер (дроссель). Очистка под кислород.
Дизайн шкалы предоставляется Заказчиком (цветные, комбинированные шкалы).
Крепежный фланец с тыльной стороны. Передний (фронтальный) крепежный фланец. Скоба для крепления на панели.
Безопасный корпус (S) SOLID FRONT (для диам. 150 мм).
Измерительный элемент выполнен из нерж. стали (макс. темп. изм. среды +150 °С), кл 0,5.
Испытание проливкой гелием.
Свидетельство о поверке.
