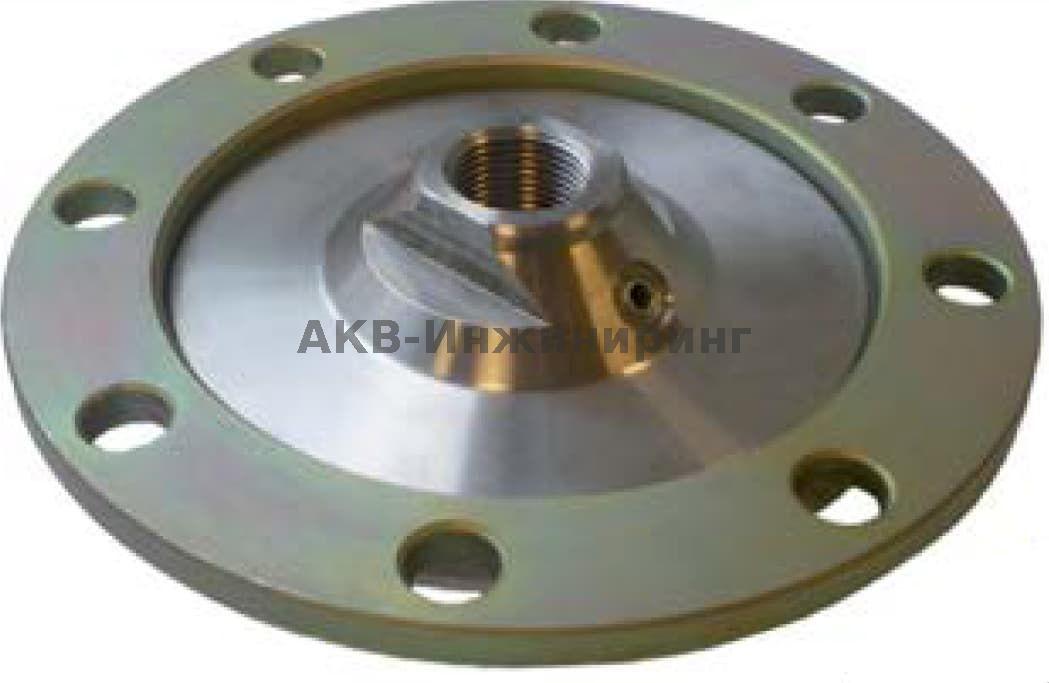

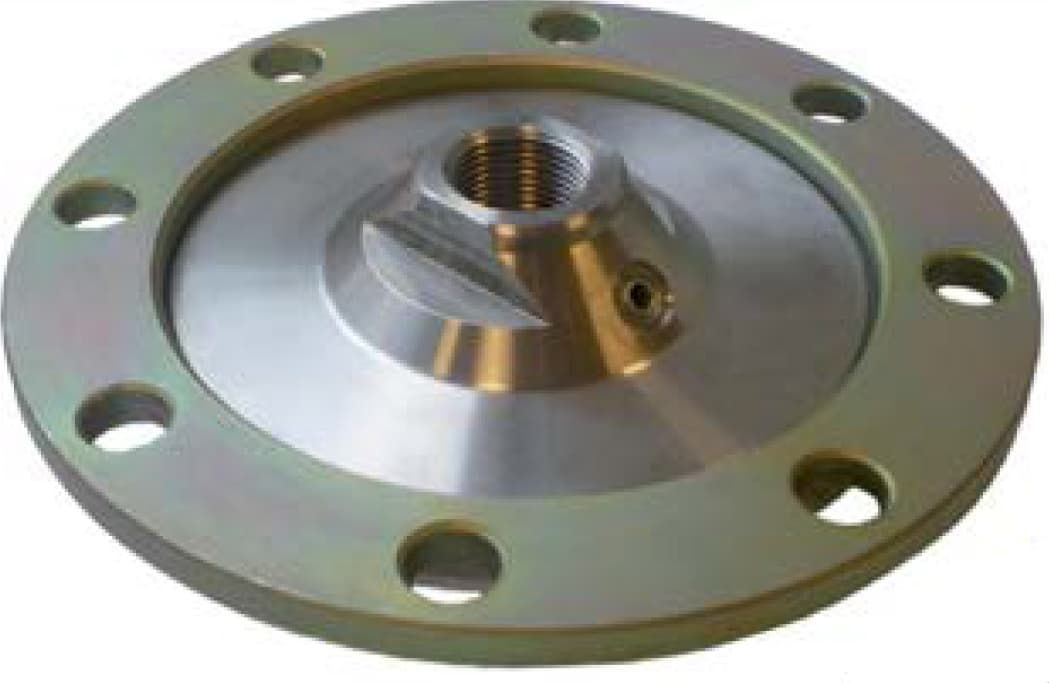

Мембранный разделитель сред, DB (PM 5320)

Разделители сред DB(РМ 5320) предназначены для передачи давления жидкой и газообразной агрессивных, кристаллизующихся, несущих взвешенные частицы сред через разделительный элемент (мембрану) и нейтральную жидкость к контрольно-измерительному прибору.
Разделитель устанавливается на входе в измерительный прибор и защищает его чувствительный элемент от химических и механических повреждений, обеспечивая заданный ресурс работы в экстремальных условиях эксплуатации

- Нефтеперерабатывающая промышленость
- Газовая промышленость
- Пищевая промышленость
- Химическая
- И других отраслях промышленности

Материал верхнего фланца:
нержавеющая сталь 12х18H10T.

Материал нижнего фланца:
нержавеющая сталь 12х18H10T.

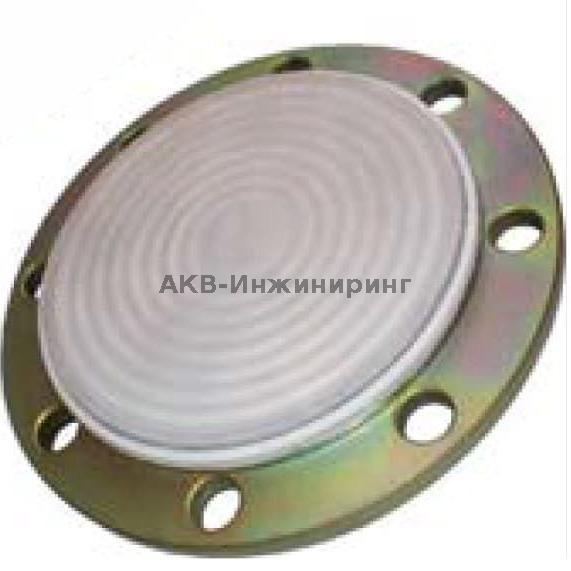

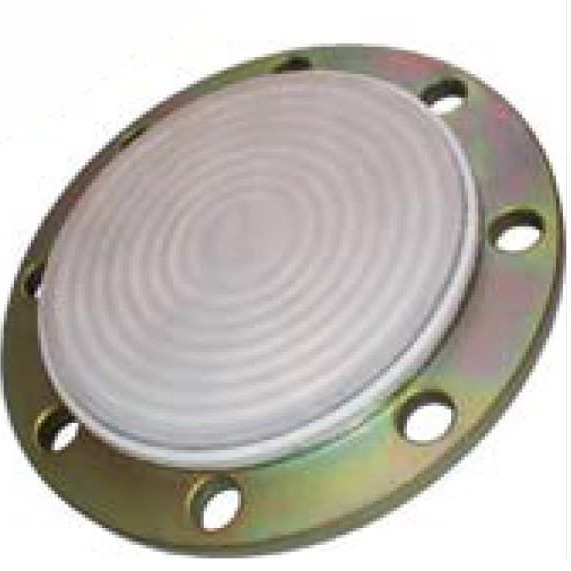

Материал мембраны:
нержавеющая сталь 36HХТЮ

Материал гаек, винтов:
нержавеющая сталь 12х18H10T.

Уплотнение:
нержавеющая сталь.



Диапазон измерения давления:
0,025÷2,5 МПа

Температура измеряемой среды:
-40-200 ºС.

Резьба присоединения к процессу:
G½(нар), М20х1,5 (нар), G¼(нар), М12х1,5 (нар), G⅜ (нар).

Резьба присоединения прибора:
G½(вну), М20х1,5 (вну),G¼(вну), М12х1,5 (вну), G⅜(вну).

Внутренний объём заполняемый разделительной жидкостью:
20,3 см3

Вытесняемый под действием максимального давления объём:
не менее 1 см3

Области применения:
- Нефтеперерабатывающая промышленость
- Газовая промышленость
- Пищевая промышленость
- Химическая
- И других отраслях промышленности

Отличительные особенности:
- Состоит из 2-х частей
- Изготовлен полностью из нержавеющей стали
- Мембрана имеет надежную сварную конструкцию
- Конструкция быстро и легко разбирается для чистки мембраны
-Разработан для общепромышленного применения

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ:
