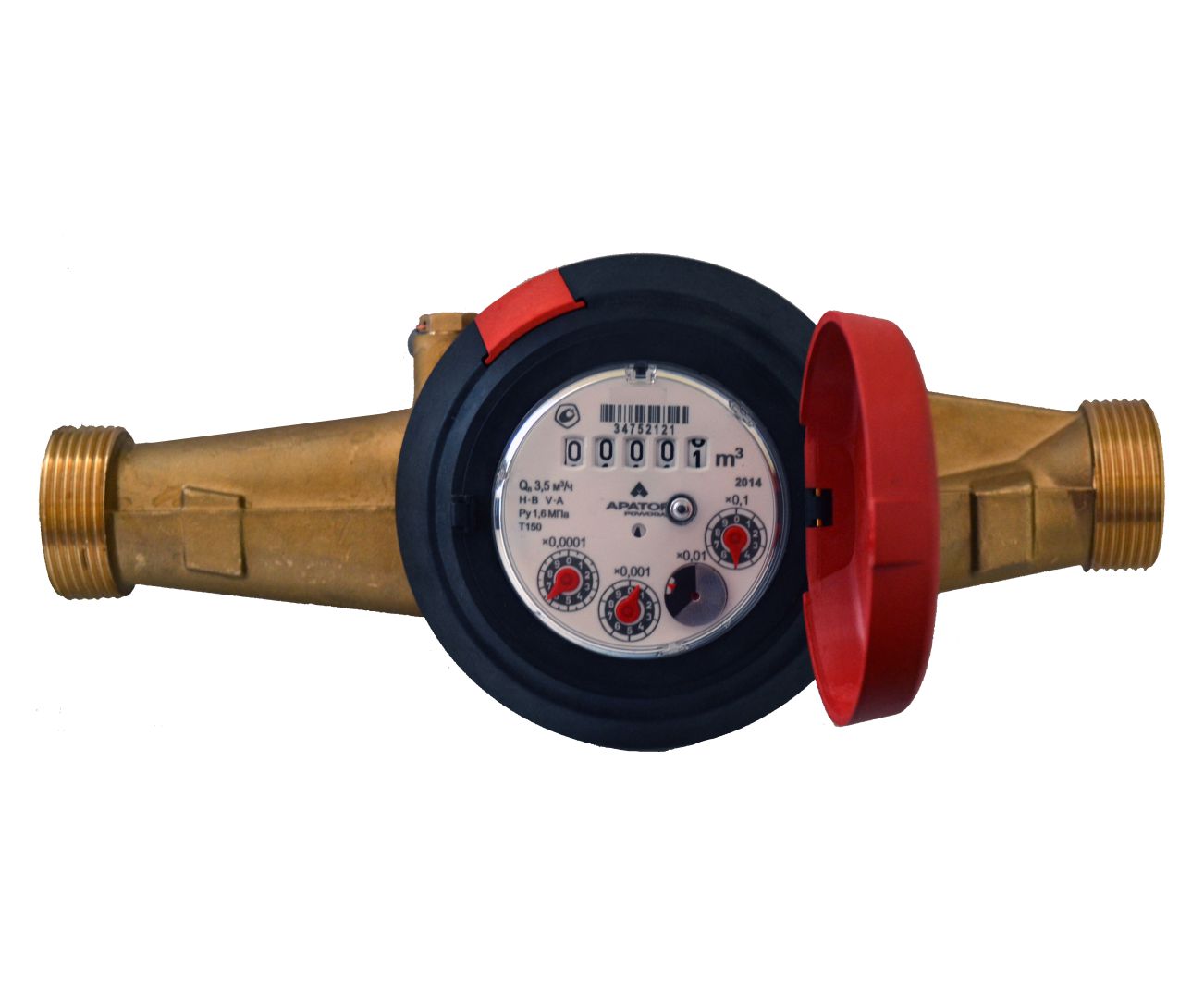

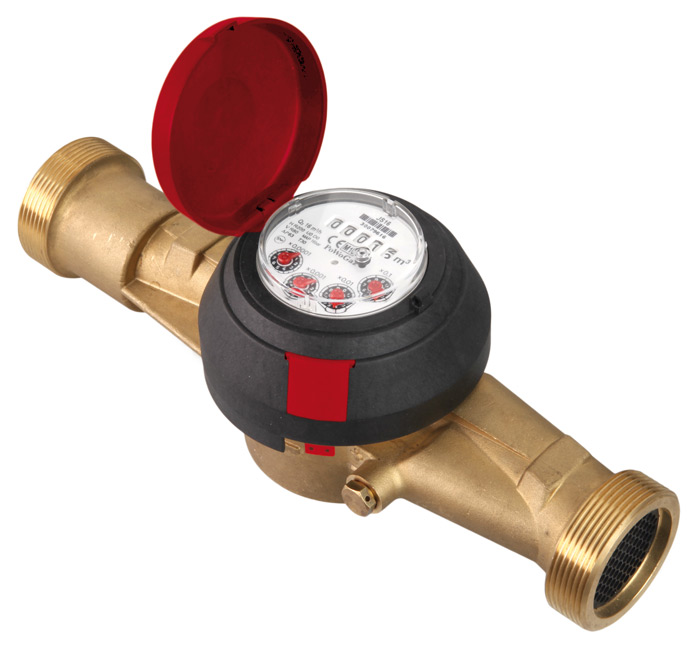

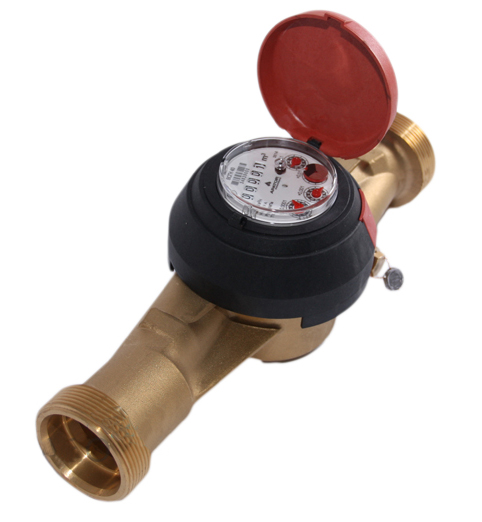

Счетчик горячей воды ВСГН крыльчатый DN 25/32/40

Счетчики воды ВСГН с DN 25-40 мм устанавливают на трубопровод подачи горячей (или холодной) воды температурой от +5 до +150 °С и давлением подачи рабочей среды не более 1,6 МПа. Водосчетчики ВСГН не могут быть установлены в помещениях или колодцах, которые могут быть подвергнуты затоплению (кроме специально исполненных счетчиков ВСГН со степенью защиты IP68). С этой целью существуют нормативные показатели расположения водосчетчиков данного типа на определенной высоте относительно пола. Допустимый уровень влажности в месте установки счетчика составляет 80% (при исполнении IP68 – влажность до 100 %).

Счетчики воды ВСГН не рекомендуется использовать там, где трубопровод эксплуатируется при максимальном расходе воды более 1 часа в сутки. Гарантированный срок службы счетчика соответствует заявленному при условии, что через него проходит не более 88/150/250 м3 воды в сутки или 2640/4500/7500 м3 воды в месяц, для DN25/32/40 соответственно.

Качество воды, если это питьевая воды, должно соотсветсвовать требованиям, изложенным в СанПиН 2.1.4.1074-01, а если это сетевая (техническая) вода, - то требованиям СНиП 41-02-2003. Также должно быть соответствие требованиям технической части, а именно:
• наибольшее давление в трубопроводе может быть 16 кгс/см2 (1,6 МПа);
• допустимый температурный диапазон воды от +5 до +150°С.

Кроме того, в воде не допускается наличие твердых примесей, способных привести к повреждению крыльчатки. Даже незначительные нарушения могут привести к проблемам, а именно нарушат точность измерения. Показания счетчиков производятся роликовыми и стрелочным датчиками, фиксирующими доли и целые кубометры воды.

Счетчики ВСГН могут быть установлены как в вертикальном, так и в горизонтальном положении.

Не допускается эксплуатация приборов учета этой марки при температуре воздуха ниже 5 °С и в условиях открытого пространства на улице, поэтому помещения в месте их установки должны быть отапливаемыми.

Длительный срок эксплуатации прибора и высокая точность измерений гарантируются при условии, что объем рабочей среды, проходимой через счетчики не превышает максимальные значения, указанные в технических характеристиках.

Поверка счетчиков ВСГН проводится 1 раз в 6 лет.

Установка счетчиков воды ВСГН:

Монтаж водосчетчиков ВСГН следует проводить на подающих и (или) обратных трубопроводах закрытых и (или) открытых систем теплоснабжения и (или) горячего водоснабжения, на горизонтальном или вертикальном участке трубопровода, постоянно заполненном водой, так, чтобы до счетчика оставался прямой отрезок трубы протяженностью не менее 125 / 160 / 200 мм (5 диаметров трубы), а после него - прямой участок длиной не менее одного диаметра, то есть 25 / 32 / 40 мм, соответсвенно, для счетчиков с DN 25, 32 и 40 мм. Несоблюдение этих требований приведет к возникновению дополнительной погрешности в измерениях. Это условие можно не соблюдать, если монтаж ведется с помощью заводского комплекта присоединителей, стабилизирующих поток воды. Место установки выбирается с таким расчетом, чтобы измерительный прибор всегда был заполнен водой. Вблизи от месторасположения измерительного прибора на расстоянии 2 м не должно быть никаких устройств, создающих магнитное поле, способных сбить его показания.

При монтаже счетчиков на горизонтальном участке трубопровода циферблатом вверх (Н) работа осуществляется в диапазоне расходов класса В, С; при монтаже на горизонтальном участке с вертикальным расположением циферблата или на вертикальном участке (V) счетчик работает в диапазоне расходов, соответствующих классу А.

Присоединение счетчика к трубопроводу с большим или меньшим диаметром, чем диаметр условного прохода счетчика производится при помощи переходников, устанавливаемых вне зоны прямолинейных участков.

Счетчик ВСГН располагают таким образом, чтобы стрелка на корпусе совпадала с направлением рабочего потока в трубопроводе. Для замены и ремонта счетчика перед ним по ходу направления воды и после него устанавливают вентили или шаровые краны, позволяющие при необходимости перекрыть поток, а также спускники для организации стока воды из трубопровода на отключаемом участке. До счетчика и после него, но перед запорной арматурой рекомендуется размещать магнитно-механические фильтры для очистки воды от крупных загрязнений, которые прочищают раз в полгода или при необходимости при заметном снижении напора воды.
