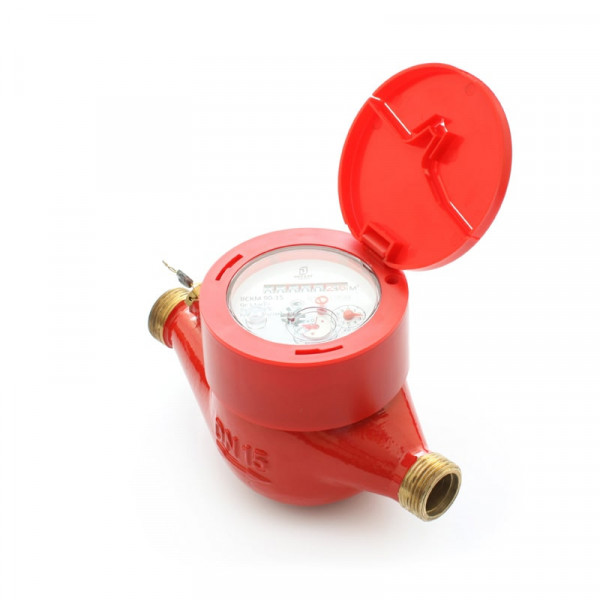

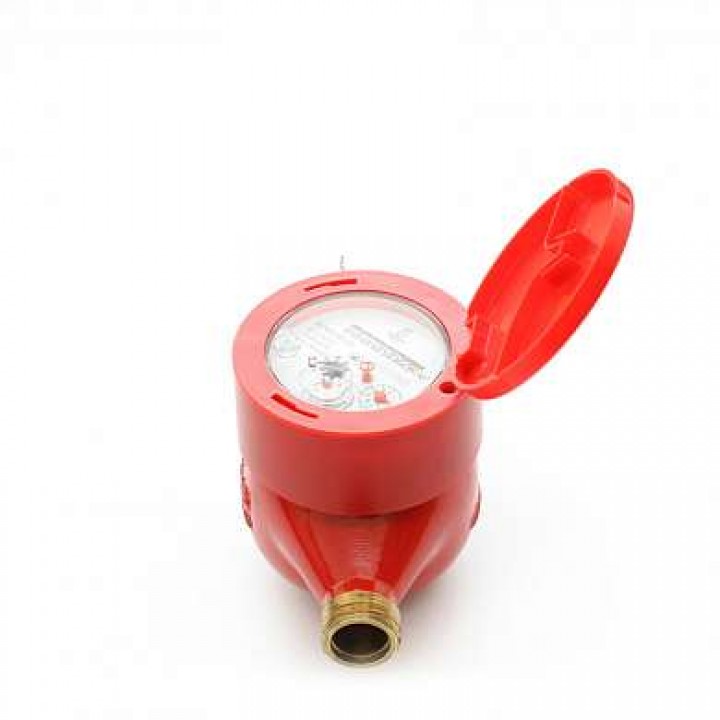

Счетчик холодной и горячей воды крыльчатые многоструйные ВСКМ М (Ду 15, 20)
Назначение:
- счетчик воды предназначен для установки в квартирах, дачных домах и других объектах с малым расходом воды;
- благодаря многоструйной конструкции устойчив к резким перепадам давления и расхода;
- ВСКМ М универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;
- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 90° C и давлением до 1,6 МПа;
- может быть интегрирован в автоматизированную систему сбора данных(АСКУЭ) при наличии импульсного выхода (ДГ) или МИД-сенсора.
Варианты оснащения
стандартное исполнение:
- полнопроточная гидравлическая часть;
- многоструйная проточная часть;
- набор монтажных частей и прокладок в комплекте;
модификация с многоструйной проточной частью и МИД интерфейсом:
- стандартное исполнение;
- счетный механизм оснащен МИД-сенсором;
- корпус счетного механизма подготовлен для установки МИД;
модификация счетчика с импульсным выходом (ДГ):
- стандартное исполнение;
- датчик герконовый;
- цена импульса - 10 л/импульс;
Особенности:
- многоструйная конструкция является высоконадежной, особенно в условиях резких перепадов давления и расхода;
- надежная защита от внешнего магнитного воздействия;
- для удобства снятия показаний счетный механизм вращается на 350 градусов;
- МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ.
Комплектовка
- счетчик воды;
- паспорт;
- комплект присоединительных частей (обеспечивает необходимую длину прямых участков).
Характеристики
| Наименование параметра | Значение параметра для счетчиков диаметром условного прохода (Ду), мм | |||
| 15 | 20 | |||
| Метрологический класс | А | В | А | В |
| расход воды, м3/ч: | ||||
| - минимальный расход воды, qmin | 0,06 | 0,03 | 0,10 | 0,05 |
| - переходный расход воды, qt | 0,15 | 0,12 | 0,25 | 0,20 |
| - номинальный (рабочий) расход воды, qn | 1,5 | 2,5 | ||
| - максимальный расход воды, qmax | 3 | 5 | ||
| Порог чувствительности (не более), м3/ч | 0,010 | 0,015 | ||
| Рабочий диапазон температуры воды, °С |
от +5 до +90 |
|||
| Максимальное давление воды, МПа |
1,6 |
|||
| Минимальная цена деления, м3 |
0,0001 |
|||
| Емкость счетного механизма, м3 |
99999,9999 |
|||
| Монтажная длинна, мм | 165 | 190 | ||
| Цена импульса, литров/импульс |
10 |
|||
Современные разработки в области теплотехники поражают функциональными возможностями и рабочим ресурсом. ВСКМ М (Ду 15, 20) - счетчики крыльчатые многоструйные холодной и горячей воды и другие приборы из нашей номенклатуры — в числе лучших по этим параметрам. Высококлассные комплектующие, тщательная проработка конструкции с оптимизацией массогабаритных характеристик и повышенная надежность делают их идеальным выбором для любых условий эксплуатации. Они сохраняют минимальную погрешность в широком диапазоне температур окружающей среды и неприхотливы в плане обслуживания (не нуждаются в частой сложной наладке).
